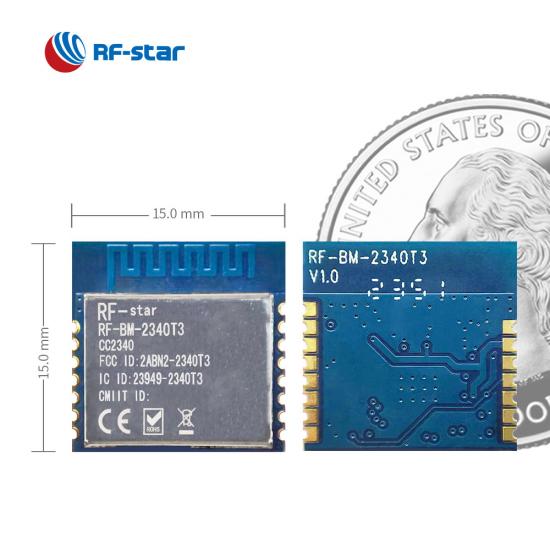

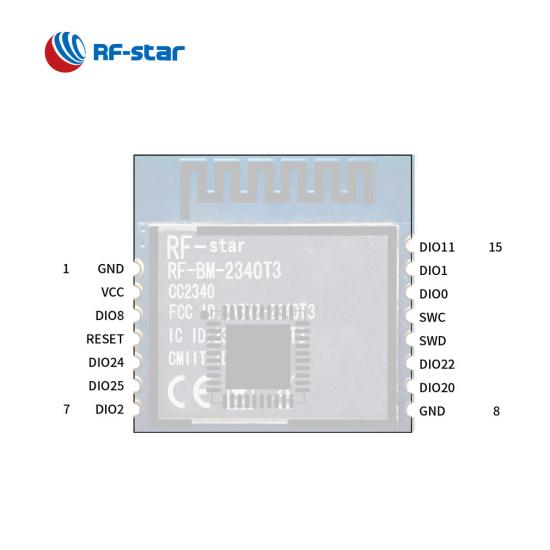

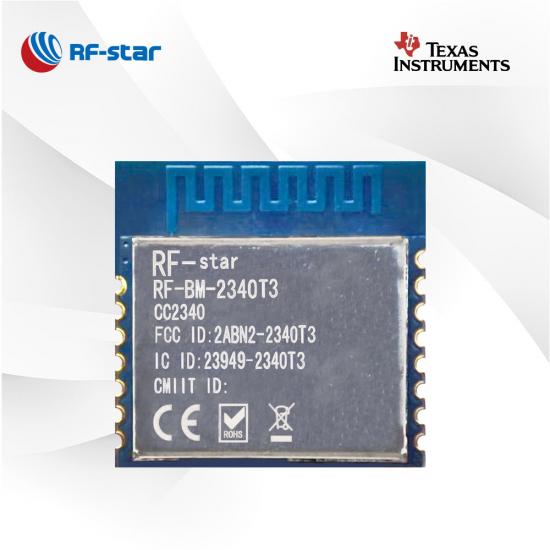

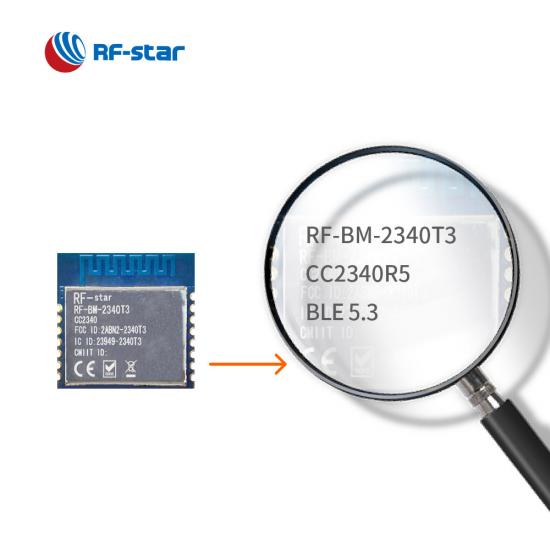

Малый модуль радиочастотного приемопередатчика CC2340 2,4 ГГц RF-BM-2340T3, совместимый с BLE 5.3

  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3
  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3
  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3
  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3

Малый модуль радиочастотного приемопередатчика CC2340 2,4 ГГц RF-BM-2340T3, совместимый с BLE 5.3

RF-BM-2340T3 — это компактный модуль беспроводного приемопередатчика 2,4 ГГц, предназначенный для BLE5.3 и собственных приложений 2,4 ГГц. Являясь членом серии CC2340R5, его мощность передачи 8 дБм, универсальные интерфейсы, встроенный протокол последовательной сортировки UART и высокопроизводительная встроенная антенна на печатной плате обеспечивают недорогое, но высококачественное соединение Bluetooth для различных сценариев.

  • P/N:

    RF-BM-2340T3

  • SoC:

    CC2340R5

  • Процессор:

    48 MHz ARM® Cortex®-M0+

  • Протоколы:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Рабочая частота:

    2402 MHz ~ 2480 MHz

  • Упаковка (мм):

    15 × 15× 2,half-hole, 1.27 pitch, 14-pin

  • Функции:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OTA

  • GPIO:

    11

  • Максимум. Мощность TX:

    +8 dBm

  • Диапазон передачи:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
Запрос сейчас

RF-BM-2340T3 — это беспроводной модуль 2,4 ГГц на базе чипсета TI CC2340R5 , который поддерживает Bluetooth 5.3 с низким энергопотреблением (BLE), ZigBee 3.0, стек SimpleLinkTM TI 15.4 и фирменную систему. Модуль приемопередатчика Bluetooth 5.3 имеет кристалл 48 МГц, 512 КБ внутрисистемной программируемой флэш-памяти, 12 КБ ПЗУ для загрузчика и 36 КБ SRAM со сверхнизкой утечкой. Его мощный базовый процессор ARM® Cortex®-M0+ может работать при чрезвычайно низком токе в гибких режимах питания. Кроме того, встроенный протокол последовательного порта Bluetooth UART и компактный корпус помогут вам быстро создать проект с ограниченным пространством.


Протокол ZigBee и зондирование каналов Bluetooth будут доступны в будущем SDK. Благодаря новым функциям беспроводные модули CC2340 отлично подходят для автоматизации зданий, отслеживания активов, медицинских устройств и других служб определения местоположения.

Многопротокольный модуль CC2340R5 RF-BM-2340T3

Справочный ресурс:

Доступные модули CC2340R5 Bluetooth 5.3 — уже в наличии

Внедрение модуля BLE со сверхнизким энергопотреблением серии CC2340 RF-BM-2340B1

Сравнение модулей Bluetooth LE CC2340



Беспроводная SoC:

  • Процессор ARM ®  Cortex ® - M0+ с тактовой частотой 48 МГц

  • Мощность передачи: до +8 дБм
  • Чувствительность:

    • -96 дБм @ 802.15.4 (2,4 ГГц)

    • -102 дБм @ Bluetooth 5.0 (PHY с кодировкой LE) (125 кбит/с)

  • Память
    • 512 КБ флэш-памяти
    • 12 КБ ПЗУ
    • 36 КБ статической оперативной памяти

  • Скорость передачи данных

    • ЛЕ 1М ФИЗ
    • ЛЕ 2М ФИЗ
    • LE-кодированный PHY (дальний радиус действия)



Протоколы:

  • Bluetooth 5.3 с низким энергопотреблением

  • Зигби 3.0

  • Собственный

  • SimpleLink  TM TI 15.4-стек


Рабочий диапазон:

  • Диапазон напряжения питания 1,71 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.


Богатая периферия:

  • АЦП
  • УАРТ
  • СПИ
  • я 2 С
