CC1352P7 Многопротокольный беспроводной модуль с частотами менее 1 ГГц и 2,4 ГГц RF-TI1352P2

  • CC1352P7 Sub-1 GHz and 2.4-GHz Wireless Module RF-TI1352P2
  • CC1352P7 Sub-1 GHz and 2.4-GHz Wireless Module RF-TI1352P2
  • CC1352P7 Sub-1 GHz and 2.4-GHz Wireless Module RF-TI1352P2
  • CC1352P7 Sub-1 GHz and 2.4-GHz Wireless Module RF-TI1352P2

CC1352P7 Многопротокольный беспроводной модуль с частотами менее 1 ГГц и 2,4 ГГц RF-TI1352P2

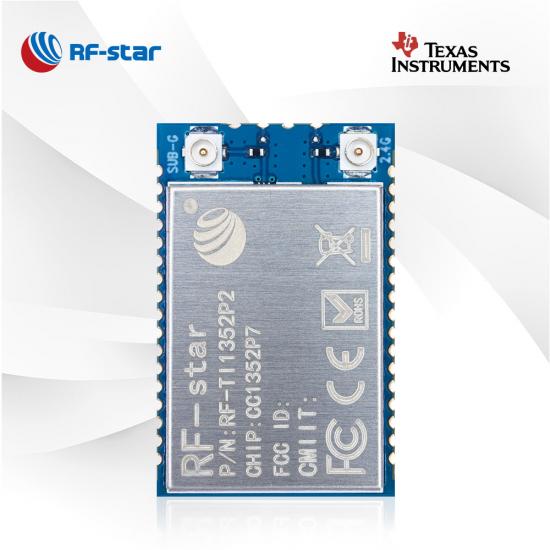

RF-TI1352P2, основанный на CC1352P7, представляет собой многопротокольный и многодиапазонный беспроводной модуль с частотой менее 1 ГГц (800 МГц ~ 928 МГц) и 2,4 ГГц, предназначенный для рынков беспроводной связи с низким энергопотреблением и расширенных датчиков IoT. RF-TI1352P2 с двухдиапазонным антенным выходом станет хорошим выбором для упрощения вашей проектной работы.

  • P/N:

    RF-TI1352P2

  • SoC:

    CC1352P7

  • Процессор:

    48 MHz ARM® Cortex®-M4F

  • Протоколы:

    Thread, Zigbee®, Matter, Bluetooth® 5.3 Low Energy, IEEE 802.15.4g, IPv6-enabled smart objects (6LoWPAN), MIOTY®, proprietary systems, including the TI 15.4-Stack (Sub-1 GHz and 2.4 GHz)

  • Рабочая частота:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

  • Упаковка (мм):

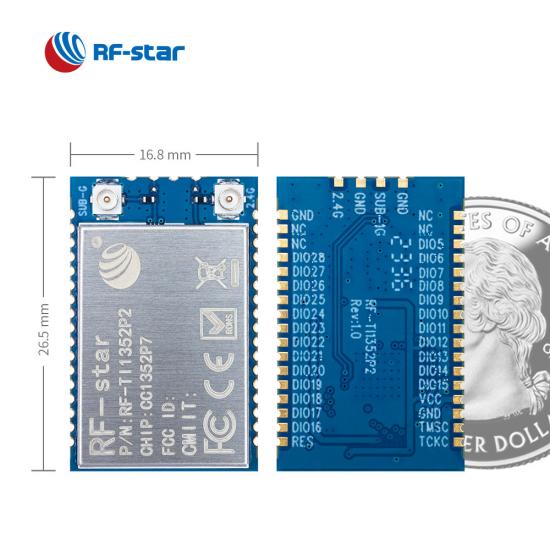

    26.5 x 16.8 x 2.2, half-hole, 1.27 pitch, 38-pin

  • Функции:

    Power Amplifier, DMM driver, Matter, Wi-SUN, IPEX connectors supporting dual-band radio, 704 KB Flash

  • GPIO:

    24

  • Максимум. Мощность TX:

    +20 dBm

  • Диапазон передачи:

    180 m @ 1M PHY (external PCB antenna) 230 m @ LE Coded PHY (external PCB antenna) 1200 m @ 802.15.4 (external glue stick antenna) 1400 m @ Sub-1G (external glue stick antenna)
Запрос сейчас

RF-TI1352P2 на базе TI SoC CC1352P7 со встроенным усилителем мощности   представляет собой высокопроизводительный двухдиапазонный модуль с частотой менее 1 ГГц + 2,4 ГГц . Он включает в себя кристалл с частотой 48 МГц и 32,768 кГц, ПЗУ объемом 256 КБ, флэш-память 704 КБ, а также разъемы IPEX и выходные радиочастотные контакты с полуотверстиями различных радиочастот, чтобы гарантировать подключение внешней антенны. Его основной прикладной процессор ARM ®  Cortex ® -M4F оптимизирован для работы на больших расстояниях и с низким энергопотреблением. Он отличается небольшими размерами, большим расстоянием соединения и высокой надежностью. Многодиапазонный модуль поддерживает несколько протоколов для 868 МГц , 915 МГц и 2,4 ГГц через драйвер DMM для Thread, Zigbee® , Matter, Bluetooth® 5.3  Low Energy, IEEE 802.15.4g, интеллектуальных объектов с поддержкой IPv6 (6LoWPAN), MIOTY® . , собственные системы, включая TI 15.4-Stack (Sub-1 ГГц и 2,4 ГГц). Пакет штемпелев с шагом 1,27 мм для легкой сборки и экономичного проектирования печатных плат.

TI CC1352P7 Многопротокольный и многодиапазонный диапазон частот менее 1 ГГц RF-TI1352P2

Богатая память

Беспроводной модуль CC1352P7 включает в себя ПЗУ объемом 256 КБ и флэш-память емкостью 704 КБ, что позволяет использовать его во многих сложных приложениях, особенно в сетевых сетях Matter.

Гибкие режимы радиочастотного выхода

Два разъема IPEX индивидуально для радиочастот ниже 1G и 2,4G, а также выходные радиочастотные контакты с половинными отверстиями могут удовлетворить любые ваши требования.

Динамический мультипротокольный менеджер

Многопротокольный радиочастотный модуль поддерживает Zigbee®, Thread, Matter, Bluetooth® 5.3 Low Energy, IEEE 802.15.4g, 6LoWPAN, MIOTY®, собственные системы и одновременную работу нескольких протоколов через драйвер цифрового мультиметра.

Двухдиапазонная радиочастота

Двухдиапазонная радиочастота 868 МГц, 915 МГц и 2,4 ГГц позволяет использовать многопротокольный модуль CC1352P7, популярный в интеллектуальных счетчиках, системах безопасности зданий, портативной электронике и датчиках дальнего действия.

Связанные ресурсы:

Что такое многодиапазонный беспроводной модуль TI CC1352P?

CC1352R Многопротокольное двухдиапазонное беспроводное решение

Частота ниже 1 ГГц против 2,4 ГГц: 7 выводов

RF-star внедряет технологию Wi-SUN

Беспроводная SoC:

  • Процессор ARM®  Cortex® - M4F 48 МГц
  • Мощность передачи: до +20 дБм
  • Чувствительность :
    • -121 дБм при частоте ниже ГГц (режим дальнего действия)
    • -110 дБм при суб ГГц (50 кбит/с)
    • -104 дБм при Bluetooth 125 кбит/с (PHY с кодировкой LE)
  • Память
    • 704 КБ флэш-памяти
    • 256 КБ ПЗУ
    • 8 0 КБ SRAM

Функции:

  • Собственный 2,4 ГГц
  • Амазонский тротуар
  • Bluetooth 5.3 с низким энергопотреблением
  • ZigBee, Нить, Материя
  • ИЭЭЭ 802.15.4
  • Смарт-объекты с поддержкой IPv6 (6LoWPAN)
  • МИОТИ
  • Беспроводной M-Bus
  • Wi-САН
  • KNX РФ
  • Амазонский тротуар
  • Собственные системы
  • SimpleLinkTM TI 15,4-стек (до 1 ГГц)
  • Драйвер динамического многопротокольного менеджера (DDM)

Рабочий диапазон:

  • Диапазон напряжения питания 1,8 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.

Богатая периферия:

  • АЦП
  • ЦАП
  • УАРТ
  • СПИ
  • I²C
  • I²S
  • РТК


Модули Sub-1G серии TI CC131x
номер части RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Фото
IC СС1352П7 СС1352П СС1352Р CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Основной ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц
Антенна ИПЕКС Полуотверстие интерфейса ИПЕКС IPEX/интерфейс с полуотверстием IPEX/интерфейс с полуотверстием печатная плата Полуотверстие интерфейса печатная плата IPEX/интерфейс с полуотверстием IPEX/интерфейс с полуотверстием
БАРАН 152 КБ 88 КБ 88 КБ 88 КБ 88 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ
Вспышка 704 КБ 352 КБ 352 КБ 352 КБ 352 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ
Протоколы Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) IEEE 802.15.4g, интеллектуальные объекты с поддержкой IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (режим T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, собственные системы, стек SimpleLink™ TI 15.4 ( Суб-1 ГГц) IEEE 802.15.4g, интеллектуальные объекты с поддержкой IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (режим T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, собственные системы, стек SimpleLink™ TI 15.4 ( Суб-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц)
Источник питания 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота 800 МГц ~ 928 МГц, 2,4 ГГц 800 МГц ~ 928 МГц, 2,4 ГГц 800 МГц ~ 928 МГц, 2,4 ГГц 431 МГц ~ 527 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 431 МГц ~ 527 МГц 779 МГц ~ 930 МГц
Макс. Мощность передачи +20 дБм +20 дБм +14 дБм при частоте ниже 1 ГГц +5 дБм при 2,4 ГГц +13 дБм +14 дБм +14 дБм +14 дБм +14 дБм +15 дБм +14 дБм
Получение чувствительности –121 дБм @Sub-1G (режим дальнего действия) –110 дБм @ 50 Кбит/с Sub-1G –104 дБм @125 Кбит/с LE-кодированный PHY –121 дБм @Sub-1G (режим дальнего действия) –110 дБм @Sub-1G (50 Кбит/с) –105 дБм @125 кбит/с LE-кодированный PHY –121 дБм @Sub G (режим дальнего действия) –110 дБм @Sub G (50 Кбит/с) –105 дБм @125 кбит/с LE-кодированный PHY –121 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –121 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с)
GPIO 23 23 28 30 30 12 7 8 30 30
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 180 м @ 1M PHY (внешняя антенна на печатной плате) 230 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна на клеевом стержне) 1400 м @ Sub-1G (внешняя антенна на клеевом стержне) 180 м @ 1M PHY (внешняя антенна на печатной плате) 230 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна на клеевом стержне) 1400 м @ Sub-1G (внешняя антенна на клеевом стержне) 120 м @ 1M PHY (внешняя антенна на печатной плате) 180 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 900 м @ 802.15.4 (внешняя антенна на клеевом стержне) 900 м @ Sub-1G (внешняя антенна на клеевом стержне) 1000 м (внешняя клеевая антенна) 1000 м (внешняя клеевая антенна) 720 м 1000 м (внешняя клеевая антенна) 720 м 1000 м (внешняя клеевая антенна) 1000 м (внешняя клеевая антенна)
Размер (мм) 26,5 х 16,8 х 2,2 25,0 х 16,4 х 2,2 26,5 х 16,8 х 2,2 26,0 х 18,0 х 2,3 26,0 х 18,0 х 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 х 18,0 х 2,3 26,0 х 18,0 х 2,3
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
Функции Беспроводной M-Bus, сбор энергии Умное сельское хозяйство, сенсорное управление Интеллектуальная сеть, промышленный мониторинг и контроль Поддержка цифрового мультиметра, более длинный диапазон передачи Поддержка цифрового мультиметра, более длинный диапазон передачи Встроенная антенна на печатной плате Сверхмалые размеры, подходят для внешних антенн Заглушки для удобного встраивания Увеличенный диапазон передачи Увеличенный диапазон передачи
