Модуль RF-BM-2340B1 BLE5.3

  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5

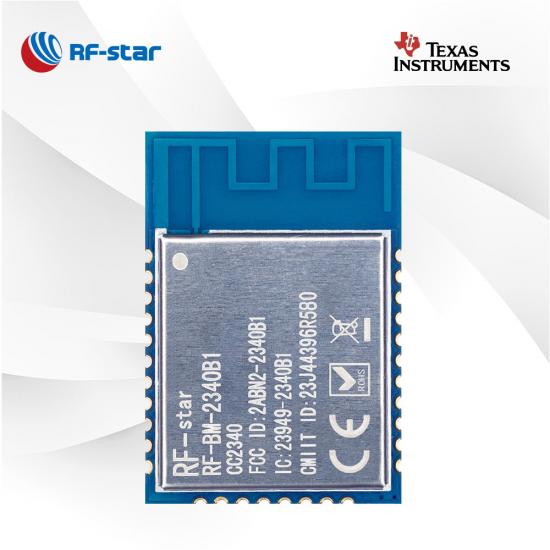

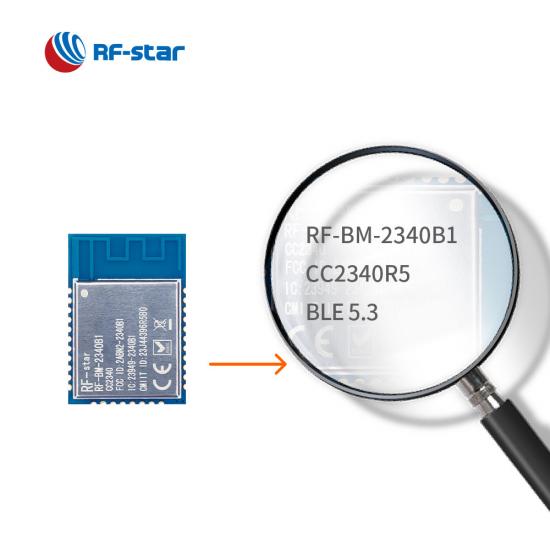

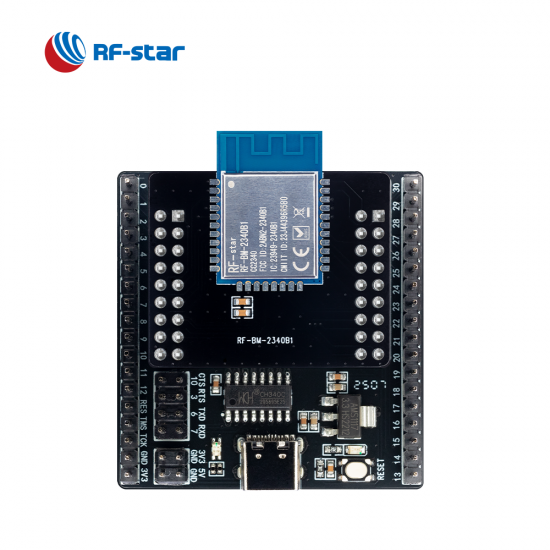

Модуль RF-BM-2340B1 BLE5.3

RF-BM-2340 B1 — это новый разработанный модуль Bluetooth LE5.3 на базе TI CC2340R5. Модуль CC2340R5 позволяет легко и быстро встроить BLE в любое приложение. Он также поддерживает ZigBee 3.0, что делает возможным беспроводное соединение в самых разных сценариях.

  • P/N:

    RF-BM-2340B1

  • SoC:

    CC2340R5

  • Процессор:

    48 MHz ARM® Cortex®-M0+

  • Протоколы:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Рабочая частота:

    2402 MHz ~ 2480 MHz

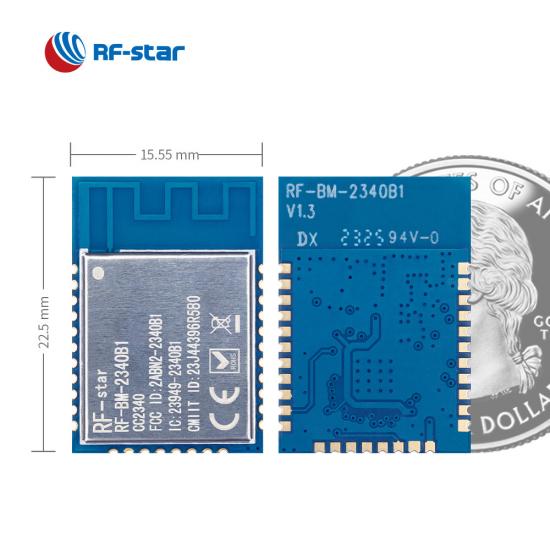

  • Упаковка (мм):

    22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin

  • Функции:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh (low power node), ZigBee

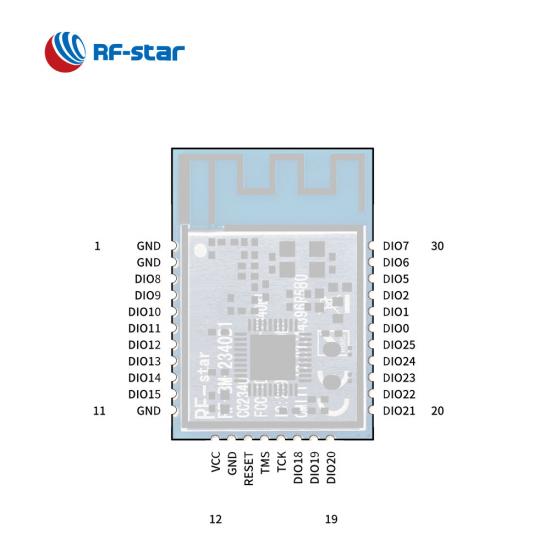

  • GPIO:

    24

  • Максимум. Мощность TX:

    +8 dBm

  • Диапазон передачи:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
Запрос сейчас

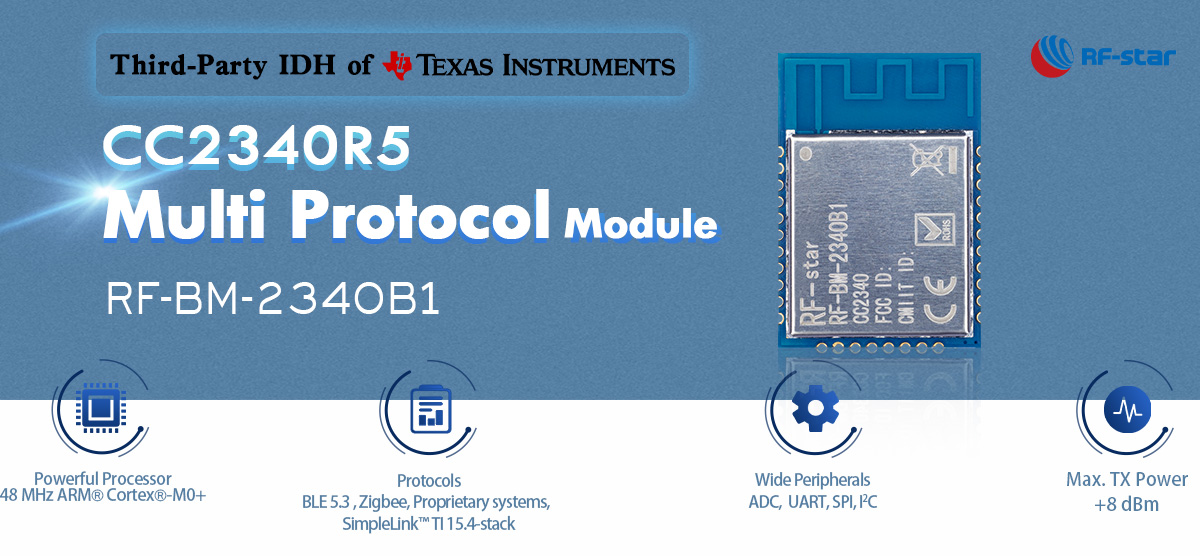

RF-BM-2340 B1  — это беспроводной модуль, основанный на новой выпущенной TI серии CC2340Rx . Модуль CC2340R5 включает в себя мощный процессор ARM ®  Cortex ® -M0+ с тактовой частотой 48 МГц, соответствующую ему высокопроизводительную встроенную антенну на печатной плате с инвертированным F-образным вырезом и богатые ресурсы памяти. Мощность передачи до 8 дБм позволяет мультипротокольному модулю работать с большим количеством приложений с высокими требованиями и большей дальностью действия. Он поддерживает не только Bluetooth 5.3 Low Energy , но и ZigBee 3.0,  стек SimpleLink TM TI 15.4 и фирменную систему . В RF-star встроен прозрачный протокол передачи BLE5.0 UART , что упрощает проектирование и разработку. Новые многопротокольные модули серии TI SimpleLink CC2340 хорошо подходят для ESL, медицинских устройств, бытовой электроники и даже автомобильных приложений.

CC2340R5 Многопротокольный модуль RF-BM2340B1

Многопротокольная емкость

Поддерживая BLE 5.3, ZigBee, стек SimpleLink™ TI 15.4 и собственные протоколы 2,4 ГГц, модули CC2340 подходят для электронных точек продаж и т. д.

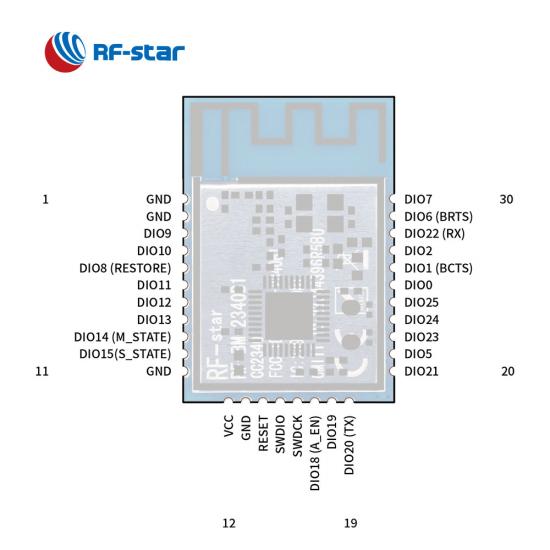

Протокол последовательного порта (UART)

RF-BM-2340B1 оснащен прозрачным протоколом передачи BLE5.0 (протокол последовательного порта) для реализации богатых функций с помощью AT-команд.

Богатые ресурсы

Модули CC2340R5 оснащены внутрисистемной программируемой флэш-памятью объемом 512 КБ, достаточным объемом ПЗУ для загрузчика и драйверов объемом 12 КБ, а также системным ОЗУ (SRAM) со сверхнизкой утечкой объемом 36 КБ.

Превосходные радиочастотные характеристики

Его выходная мощность достигает +8 дБм с температурной компенсацией, а чувствительность приема оптимизирована до -96 дБм для BLE 1 Мбит/с и -102 дБм для BLE Coded PHY 125 кбит/с.



- Связанное видео -


Справочный ресурс:

Доступные модули CC2340R5 Bluetooth 5.3 — уже в наличии

Внедрение модуля BLE со сверхнизким энергопотреблением серии CC2340 RF-BM-2340B1

Сравнение модулей Bluetooth LE CC2340

Беспроводная SoC:

  • Процессор ARM ®  Cortex ® - M0+ с тактовой частотой 48 МГц

  • Мощность передачи: до +8 дБм
  • Чувствительность :

    • -96 дБм @ 802.15.4 (2,4 ГГц)

    • -102 дБм @ Bluetooth 5.0 (PHY с кодировкой LE) (125 кбит/с)

  • Память
    • 512 КБ флэш-памяти
    • 12  КБ ПЗУ
    • 36 КБ статической оперативной памяти

  • Скорость передачи данных

    • ЛЕ 1М ФИЗ
    • ЛЕ 2М ФИЗ
    • LE-кодированный PHY (дальний радиус действия)



Протоколы:

  • Bluetooth 5.3 с низким энергопотреблением

  • Зигби 3.0

  • Собственный

  • Bluetooth Mesh (узел с низким энергопотреблением)

  • SimpleLink TM TI 15.4-стек


Рабочий диапазон:

  • Диапазон напряжения питания 1,8 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.


Богатая периферия:

  • АЦП
  • УАРТ
  • СПИ
  • я 2 С
  • РТЦ
Многопротокольные модули серии TI SimpleLink CC2340
номер части RF-BM-2340B1 РФ-БМ-2340Б1И РФ-БМ-2340А2 РФ-БМ-2340А2 И RF-BM-2340C2
Фото
RF-BM-2340B1I CC2340R5 Модуль BLE
 RF-BM-2340A2 CC2340R5 Модуль BLE
 RF-BM-2340A2I CC2340R5 Модуль BLE
 RF-BM-2340C2 CC2340R5 Модуль BLE
IC CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Основной 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+
Антенна печатная плата IPEX/интерфейс с полуотверстием ИПЕКС IPEX/интерфейс с полуотверстием Интерфейс чип/полуотверстие
БАРАН 36 КБ 36 КБ 36 КБ 36 КБ 36 КБ
Вспышка 512 КБ 512 КБ 512 КБ 512 КБ 512 КБ
Протоколы BLE5.3, ZigBee, стек SimpleLink™ TI 15.4, собственные системы BLE5.3, ZigBee, стек SimpleLink™ TI 15.4, собственные системы BLE5.3, ZigBee, стек SimpleLink™ TI 15.4, собственные системы BLE5.3, ZigBee, стек SimpleLink™ TI 15.4, собственные системы BLE5.3, ZigBee, стек SimpleLink™ TI 15.4, собственные системы
Источник питания 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В.
Частота 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц
Макс. Мощность передачи +8 дБм +8 дБм +8 дБм +8 дБм +8 дБм
Получение чувствительности

–102 дБм для 125 кбит/с с кодировкой LE PHY
–96,5 дБм для BLE 1 Мбит/с

 –102 дБм для 125 кбит/с с кодировкой LE PHY
–96,5 дБм для BLE 1 Мбит/с		 –102 дБм для 125 кбит/с с кодировкой LE PHY
–96,5 дБм для BLE 1 Мбит/с		 –102 дБм для 125 кбит/с с кодировкой LE PHY
–96,5 дБм для BLE 1 Мбит/с		 –102 дБм для 125 кбит/с с кодировкой LE PHY
–96,5 дБм для BLE 1 Мбит/с
GPIO 24 24 12 12 12
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 130 м @ 1M PHY 180 м @ PHY с кодировкой LE


 150 м @ 1M PHY (внешняя антенна на печатной плате) 220 м @ PHY с кодировкой LE (внешняя антенна на печатной плате)  130 м @ 1M PHY 180 м @ PHY с кодировкой LE


150 м @ 1M PHY (внешняя антенна на печатной плате) 220 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 50 м при 1 м PHY

80 м при кодировании LE PHY
Размер (мм) 22,0 х 15,55 х 2,1 22,0 х 15,55 х 2,1 16,6 х 11,2  х 2,1 15,2 х  11,2  х 2,1 8,0 х  8,0  х 1,82
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
ОТА √ √ √ √ √
Bluetooth-сетка √ √ √ √ √
Дальняя дистанция √ √ √ √ √
Физический уровень 2 Мбит/с √ √ √ √ √
AoA/AoD SDK находится в стадии планирования SDK находится в стадии планирования SDK находится в стадии планирования SDK находится в стадии планирования SDK находится в стадии планирования
UART-протокол БЛЕ√ БЛЕ√ БЛЕ√ БЛЕ√ БЛЕ√
Приложение Медицинское оборудование, ESL Медицинское оборудование, ESL Медицинское оборудование, ESL Медицинское оборудование, ESL Медицинское оборудование, ESL
