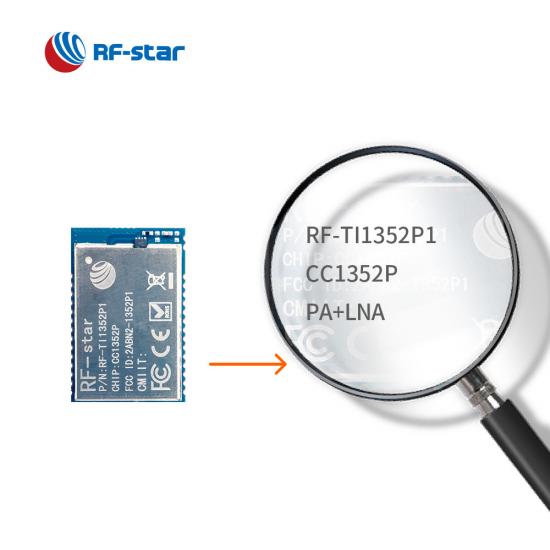

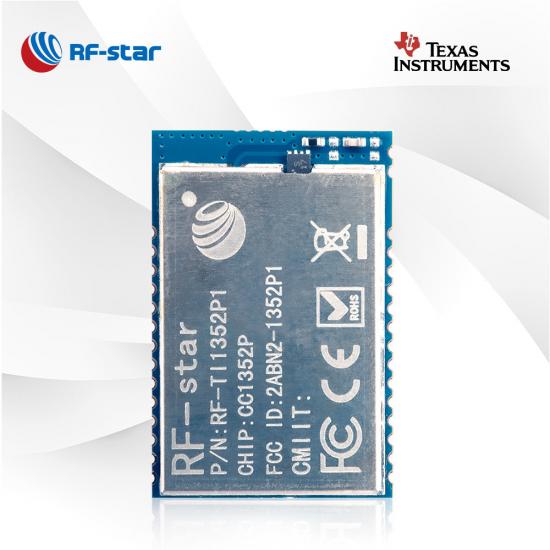

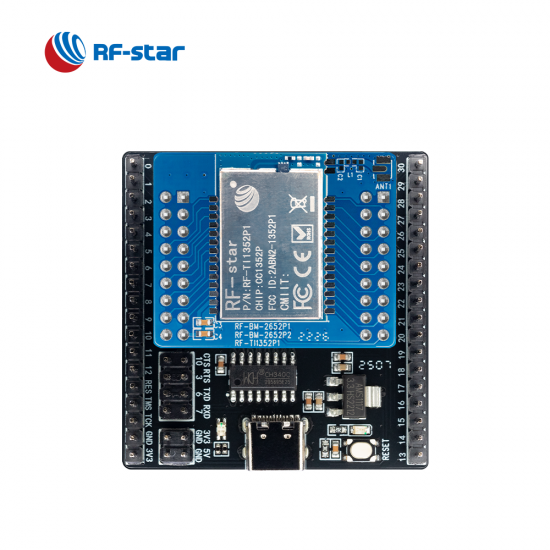

CC1352P Многопротокольный и многодиапазонный беспроводной модуль суб1 ГГц и 2,4 ГГц RF-TI1352P1

RF-TI1352P1 — это многопротокольный и многодиапазонный беспроводной модуль с частотами менее 1 ГГц и 2,4 ГГц на базе CC1352P, предназначенный для продвинутых рынков Интернета вещей. Модуль CC1352P с усилителем мощности поддерживает одновременную работу по нескольким протоколам через драйвер цифрового мультиметра. RF-TI1352P1 может оптимизировать вашу конструкцию и приложения.

  • P/N:

    RF-TI1352P1
  • SoC:

    CC1352P
  • Процессор:

    48 MHz ARM® Cortex®-M4F
  • Протоколы:

    IEEE 802.15.4, Wireless M-Bus (T, S, C, N mode), 6LoWPAN, Wi-SUN NWP, Proprietary 2.4 GHz, Amazon Sidewalk, Bluetooth 5.1 Low Energy, Zigbee, Thread, MIOTY Working Frequency: 800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz
  • Рабочая частота:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz
  • Упаковка (мм):

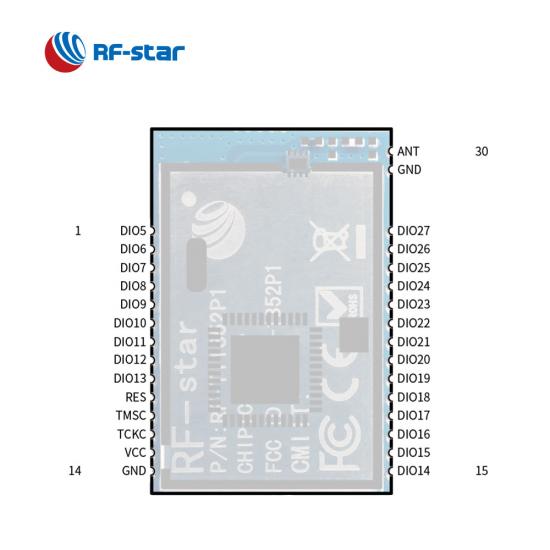

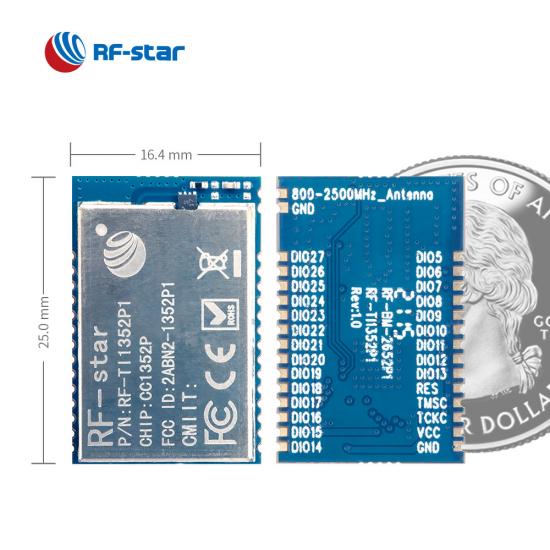

    25.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin
  • Функции:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), NCP, OAD, Sleepy end device, Zigbee coordinator
  • GPIO:

    23
  • Максимум. Мощность TX:

    +20 dBm
  • Диапазон передачи:

    500 m (@BLE), 800 m (@ZigBee), 1000 m (@Sub-1 GHz)

RF-TI1352P1 — это мультипротокольный и многодиапазонный модуль на базе TI CC1352P с мощным процессором 48 МГц ARM® Cortex®-M4F. Модуль состоит из кристалла 48 МГц, кристалла 32,768 кГц, флэш-памяти 352 КБ, ПЗУ 256 КБ, LC-фильтра и разъема IPEX для различных вариантов антенн. Максимальная мощность передачи составляет до 20 дБм, что позволяет модулю достичь большей дальности передачи и более высоких радиочастотных характеристик. Он широко используется в ZHA ( ZigBee Home Automation ) и Zigbee2MQTT . Несколько протоколов и несколько диапазонов сменяются драйвером Dynamic Multiprotocol Manager, который обеспечивает разнообразие приложений, например. сонное конечное устройство, координатор ZigBee, датчик дыма, умные трекеры и так далее.


Многопротокольный и многодиапазонный беспроводной модуль TI CC1352P с частотами ниже 1 ГГц и 2,4 ГГц со встроенным усилителем мощности RF-TI1352P1

Мощный процессор

Основанный на TI SoC CC1352P с базовым прикладным процессором ARM® Cortex®-M4F и внутренним усилителем мощности, модуль Sub 1 ГГц и 2,4 ГГц хорошо подходит для приложений с большим радиусом действия и низким энергопотреблением.

Динамический мультипротокольный менеджер

Многопротокольный радиочастотный модуль поддерживает Zigbee®, Thread, Bluetooth® 5.1 Low Energy, IEEE 802.15.4g, 6LoWPAN, MIOTY®, Bluetooth Mesh, Wi-SUN, собственные системы и одновременную работу нескольких протоколов через драйвер цифрового мультиметра.

Макс. Мощность передачи

Благодаря встроенному усилителю мощности максимальная мощность передачи многодиапазонного модуля составляет до 20 дБм, что позволяет достичь большей дальности передачи и более высоких радиочастотных характеристик.


Высокая безопасность

Он обеспечивает идентификацию устройства, безопасность отладки, безопасную загрузку и обновление прошивки, а также ускорение шифрования (RNG, AES, SHA, ECC).


Связанные ресурсы:

Что такое многодиапазонный беспроводной модуль TI CC1352P?

CC1352R Многопротокольное двухдиапазонное беспроводное решение

Частота ниже 1 ГГц против 2,4 ГГц: 7 выводов


Беспроводная SoC:

  • Процессор ARM ®  Cortex ® -M4F 48 МГц
  • Мощность передачи: до +20 дБм
  • Чувствительность :
    • -121 дБм при частоте ниже ГГц (режим дальнего действия)
    • -110 дБм @ суб ГГц (50 кбит/с)
    • -105 дБм @ Bluetooth 5.0 (PHY с кодировкой LE)
  • Память
    • 352 КБ флэш-памяти
    • 256 КБ ПЗУ
    • 8 0 КБ SRAM
  • Скорость передачи данных:
    • ЛЕ 1М ФИЗ
    • ЛЕ 2М ФИЗ
    • LE-кодированный PHY (дальний радиус действия)

Функции:

  • ИЭЭЭ 802.15.4
  • Беспроводной M-Bus (режим T, S, C, N)
  • 6LoWPAN
  • Wi-SUN ЧПП
  • Собственный 2,4 ГГц
  • Амазонский тротуар
  • Bluetooth 5.1 с низким энергопотреблением
  • ЗигБи
  • Нить
  • МИОТИ
  • Bluetooth-сетка
  • Пеленгация NCP
  • ОАД

Рабочий диапазон:

  • Диапазон напряжения питания 1,8 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.

Богатая периферия:

  • АЦП
  • ЦАП
  • УАРТ
  • СПИ
  • I²C
  • I²S
  • РТК


Модули Sub-1G серии TI CC131x
номер части RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Фото
IC СС1352П7 СС1352П СС1352Р CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Основной ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц
Антенна ИПЕКС Полуотверстие интерфейса ИПЕКС IPEX/интерфейс с полуотверстием IPEX/интерфейс с полуотверстием печатная плата Полуотверстие интерфейса печатная плата IPEX/интерфейс с полуотверстием IPEX/интерфейс с полуотверстием
БАРАН 152 КБ 88 КБ 88 КБ 88 КБ 88 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ
Вспышка 704 КБ 352 КБ 352 КБ 352 КБ 352 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ
Протоколы Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) IEEE 802.15.4g, интеллектуальные объекты с поддержкой IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (режим T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, собственные системы, стек SimpleLink™ TI 15.4 ( Суб-1 ГГц) IEEE 802.15.4g, интеллектуальные объекты с поддержкой IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (режим T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, собственные системы, стек SimpleLink™ TI 15.4 ( Суб-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц)
Источник питания 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота 800 МГц ~ 928 МГц, 2,4 ГГц 800 МГц ~ 928 МГц, 2,4 ГГц 800 МГц ~ 928 МГц, 2,4 ГГц 431 МГц ~ 527 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 431 МГц ~ 527 МГц 779 МГц ~ 930 МГц
Макс. Мощность передачи +20 дБм +20 дБм +14 дБм при частоте ниже 1 ГГц +5 дБм при 2,4 ГГц +13 дБм +14 дБм +14 дБм +14 дБм +14 дБм +15 дБм +14 дБм
Получение чувствительности –121 дБм @Sub-1G (режим дальнего действия) –110 дБм @ 50 Кбит/с Sub-1G –104 дБм @125 Кбит/с LE-кодированный PHY –121 дБм @Sub-1G (режим дальнего действия) –110 дБм @Sub-1G (50 Кбит/с) –105 дБм @125 кбит/с LE-кодированный PHY –121 дБм @Sub G (режим дальнего действия) –110 дБм @Sub G (50 Кбит/с) –105 дБм @125 кбит/с LE-кодированный PHY –121 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –121 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с)
GPIO 23 23 28 30 30 12 7 8 30 30
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 180 м @ 1M PHY (внешняя антенна на печатной плате) 230 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна на клеевом стержне) 1400 м @ Sub-1G (внешняя антенна на клеевом стержне) 180 м @ 1M PHY (внешняя антенна на печатной плате) 230 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна на клеевом стержне) 1400 м @ Sub-1G (внешняя антенна на клеевом стержне) 120 м @ 1M PHY (внешняя антенна на печатной плате) 180 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 900 м @ 802.15.4 (внешняя антенна на клеевом стержне) 900 м @ Sub-1G (внешняя антенна на клеевом стержне) 1000 м (внешняя клеевая антенна) 1000 м (внешняя клеевая антенна) 720 м 1000 м (внешняя клеевая антенна) 720 м 1000 м (внешняя клеевая антенна) 1000 м (внешняя клеевая антенна)
Размер (мм) 26,5 х 16,8 х 2,2 25,0 х 16,4 х 2,2 26,5 х 16,8 х 2,2 26,0 х 18,0 х 2,3 26,0 х 18,0 х 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 х 18,0 х 2,3 26,0 х 18,0 х 2,3
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
Функции Беспроводной M-Bus, сбор энергии Умное сельское хозяйство, сенсорное управление Интеллектуальная сеть, промышленный мониторинг и контроль Поддержка цифрового мультиметра, более длинный диапазон передачи Поддержка цифрового мультиметра, более длинный диапазон передачи Встроенная антенна на печатной плате Сверхмалые размеры, подходят для внешних антенн Заглушки для удобного встраивания Увеличенный диапазон передачи Увеличенный диапазон передачи
