RF-BM-2651B1 Модуль CC2651R3

  • single protocol module
  • single protocol module
  • single protocol module
  • single protocol module

RF-BM-2651B1 Модуль CC2651R3

RF-BM-2651B1 — это модуль с одним протоколом , предназначенный для беспроводной связи с низким энергопотреблением и продуктов Интернета вещей с улучшенными датчиками. Он поддерживает BLE5.3, ZigBee, IEEE 802.15.4g, стек TI 15.4 (2,4 ГГц). RF-BM-2651B1 — это радиочастотный модуль, который позволяет выполнять приложения с более высокими требованиями при относительно низкой стоимости.

  • P/N:

    RF-BM-2651B1

  • SoC:

    CC2651R3

  • Процессор:

    48 MHz ARM® Cortex®-M4

  • Протоколы:

    Bluetooth 5.3 Low Energy, ZigBee 3.0, IEEE 802.15.4, TI 15.4-stack(2.4 GHz)

  • Рабочая частота:

    2402 MHz ~ 2480 MHz

  • Упаковка (мм):

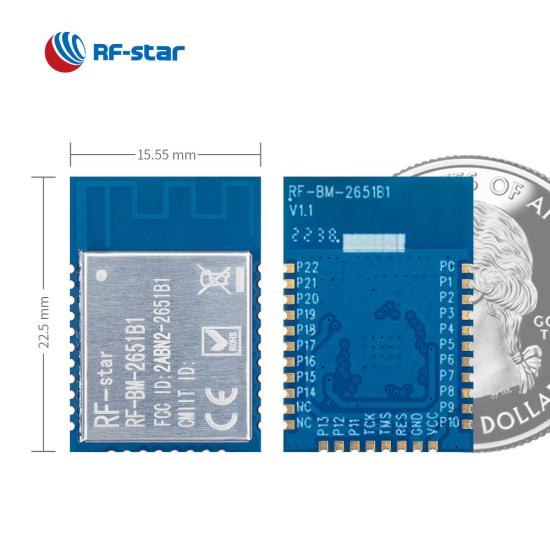

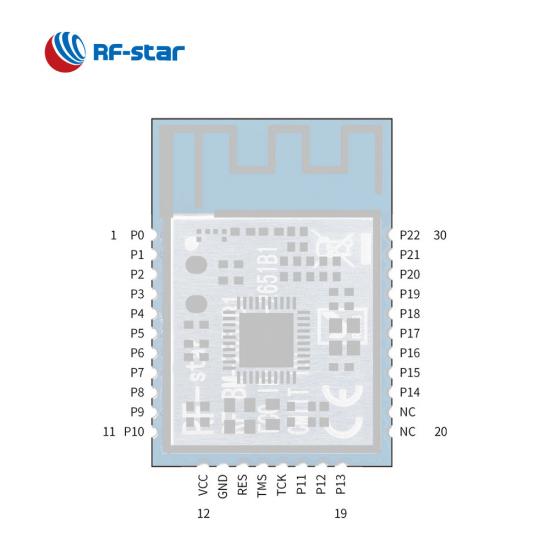

    22.5 × 15.55 × 2.3, half-hole, 1.27 pitch, 30-pin

  • Функции:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Bluetooth mesh, Zigbee coordinator, Zigbee network processor, Sleepy end device, OAD

  • GPIO:

    23

  • Максимум. Мощность TX:

    +5 dBm

  • Диапазон передачи:

    150 m (@BLE), 300 m (@ZigBee)
Запрос сейчас

Однопротокольный модуль RF-BM-2651B1 выполнен на базе TI с  мощным процессором 48 МГц ARM®  Cortex® - M4 . Модуль включает в себя кристалл с частотой 48 МГц, кристалл с частотой 32,768 кГц, флэш-память емкостью 352 КБ, ОЗУ 40 КБ и высокопроизводительную встроенную антенну на печатной плате. Высокие радиочастотные характеристики позволяют ему хорошо встраиваться в сетевую инфраструктуру , медицинские приложения и автоматизацию розничной торговли.

CC2651R3 Модуль одного протокола RF-BM-2651B1


- Приложения -

·  Детектор движения

· Медицинский

·  Электронная полочная этикетка

·  Промышленный транспорт

·  Смарт-трекер

·  Пульт управления пожарной сигнализацией

Применение модуля единого протокола CC2651R3 RF-BM-2651B1

Связанные ресурсы:

Модуль 2,4 ГГц на базе SoC CC2651R3 -- RF-BM-2651B1

Беспроводная SoC:

  • Процессор ARM® Cortex®-M4 с тактовой  частотой 48 МГц

  • Мощность передачи: до +5 дБм
  • Чувствительность :

    • 100 дБм @ 802.15.4 (2,4 ГГц)

    • - 104 дБм @ Bluetooth 5.0 (PHY с кодировкой LE) (125 кбит/с)

  • Память
    • 352 КБ флэш-памяти
    • 8  КБ ОЗУ

  • Скорость передачи данных

    • ЛЕ 1М ФИЗ

    • ЛЕ 2М ФИЗ

    • LE-кодированный PHY (дальний радиус действия)



Особенности :

  • ЗигБи

  • Bluetooth 5.3 с низким энергопотреблением

  • SimpleLink TI 15.4-стек

  • Собственные системы

Рабочий диапазон:

  • Диапазон напряжения питания 1,8 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.


Богатая периферия:

  • ЦАП
  • ССИ
  • АЦП
  • УАРТ
  • I2C
  • I2S
