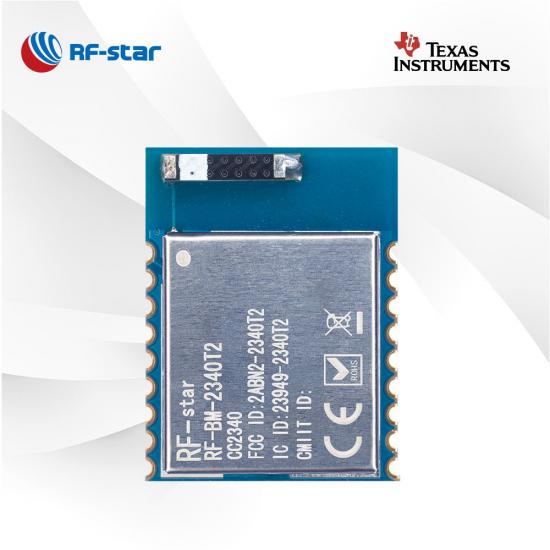

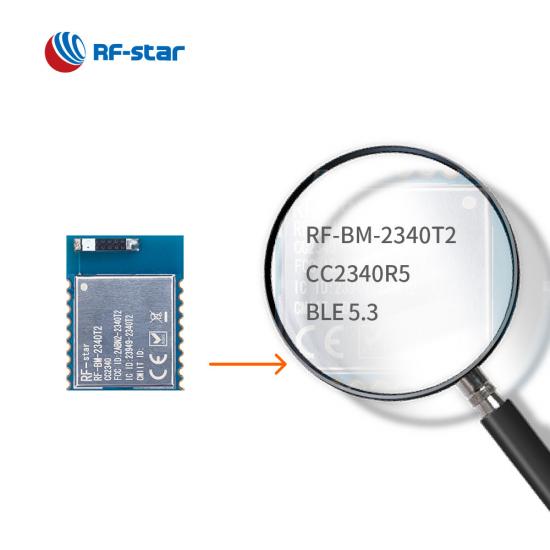

Маломощный модуль приемника передатчика Bluetooth CC2340R5 RF-BM-2340T2 с чип-антенной

  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2

Маломощный модуль приемника передатчика Bluetooth CC2340R5 RF-BM-2340T2 с чип-антенной

RF-BM-2340T2 — это модуль передатчика и приемника Bluetooth 5.3, оптимизированный для приложений с низким энергопотреблением и дальним радиусом действия. Он предназначен для поддержки Thread, ZigBee®, IEEE 802.15.4 и собственной частоты 2,4 ГГц. Мощный процессор, встроенный протокол последовательной сортировки UART и гибкие режимы вывода обеспечивают надежное, надежное и безопасное соединение Bluetooth для различных сценариев.

  • P/N:

    RF-BM-2340T2

  • SoC:

    CC2340R5

  • Процессор:

    48 MHz ARM® Cortex®-M0+

  • Протоколы:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Рабочая частота:

    2402 MHz ~ 2480 MHz

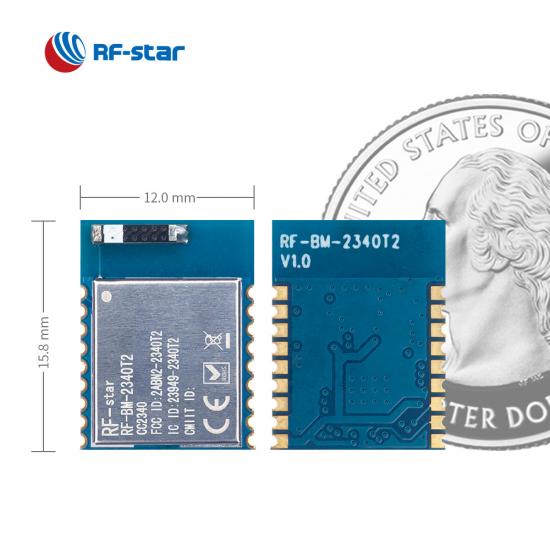

  • Упаковка (мм):

    15.8 × 12.0 × 2.2, half-hole, 1.27 pitch, 18-pin

  • Функции:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OTA

  • GPIO:

    14

  • Максимум. Мощность TX:

    +8 dBm

  • Диапазон передачи:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
Запрос сейчас

RF-BM-2340T2 — это новый многопротокольный модуль на базе чипсета TI CC2340R5 , который поддерживает Bluetooth 5.3 с низким энергопотреблением (BLE), ZigBee 3.0, стек SimpleLinkTM TI 15.4 и фирменную систему. Как и RF-BM-2340T1, модуль приемопередатчика Bluetooth имеет кристалл 48 МГц, 512 КБ внутрисистемной программируемой флэш-памяти, 12 КБ ПЗУ для загрузчика и 36 КБ SRAM со сверхнизкой утечкой. Кроме того, он оснащен разнообразными периферийными устройствами с UART, SPI, I2C, часами реального времени (RTC) и т. д.


Единственное отличие состоит в том, что RF-BM-2340T2 поставляется с чип-антенной и интерфейсом RF-выхода с полуотверстием.

Многопротокольный модуль CC2340R5 RF-BM-2340T2

Справочный ресурс:

Доступные модули CC2340R5 Bluetooth 5.3 — уже в наличии

Внедрение модуля BLE со сверхнизким энергопотреблением серии CC2340 RF-BM-2340B1

Сравнение модулей Bluetooth LE CC2340



Беспроводная SoC:

  • Процессор ARM ®  Cortex ® - M0+ с тактовой частотой 48 МГц

  • Мощность передачи: до +8 дБм
  • Чувствительность:

    • -96 дБм @ 802.15.4 (2,4 ГГц)

    • -102 дБм @ Bluetooth 5.0 (PHY с кодировкой LE) (125 кбит/с)

  • Память
    • 512 КБ флэш-памяти
    • 12 КБ ПЗУ
    • 36 КБ статической оперативной памяти

  • Скорость передачи данных

    • ЛЕ 1М ФИЗ
    • ЛЕ 2М ФИЗ
    • LE-кодированный PHY (дальний радиус действия)



Протоколы:

  • Bluetooth 5.3 с низким энергопотреблением

  • Зигби 3.0

  • Собственный

  • SimpleLink  TM TI 15.4-стек


Рабочий диапазон:

  • Диапазон напряжения питания 1,71 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.


Богатая периферия:

  • АЦП
  • УАРТ
  • СПИ
  • я 2 С
  • РТК
