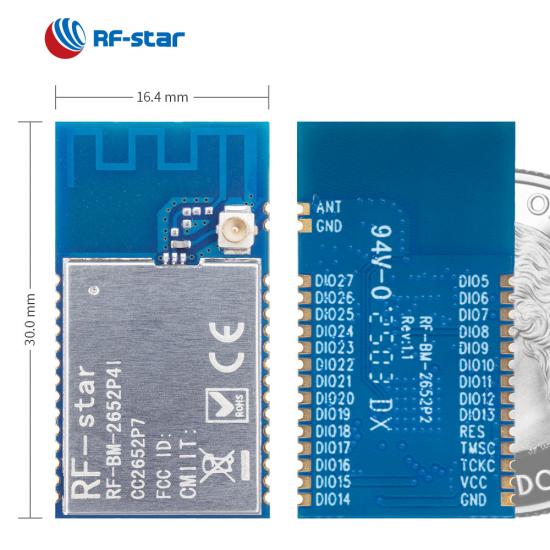

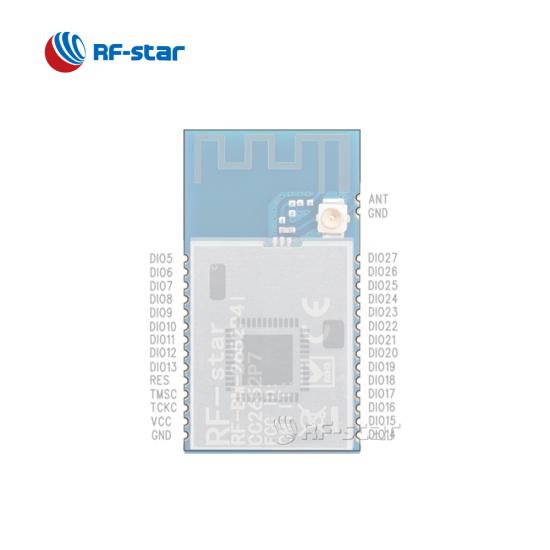

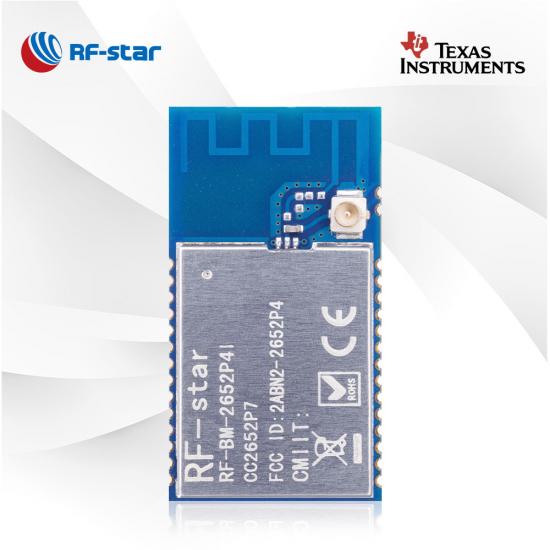

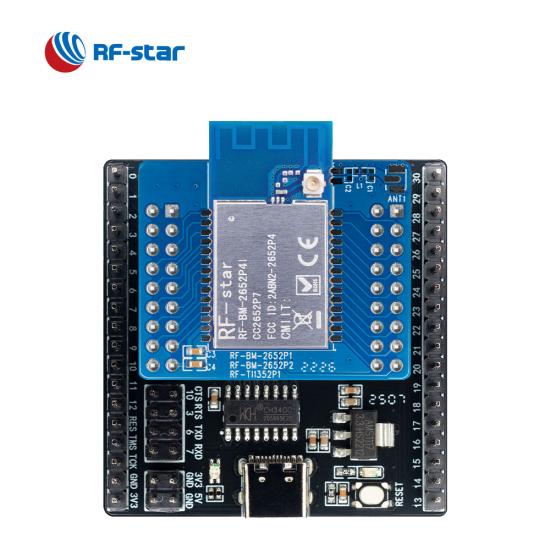

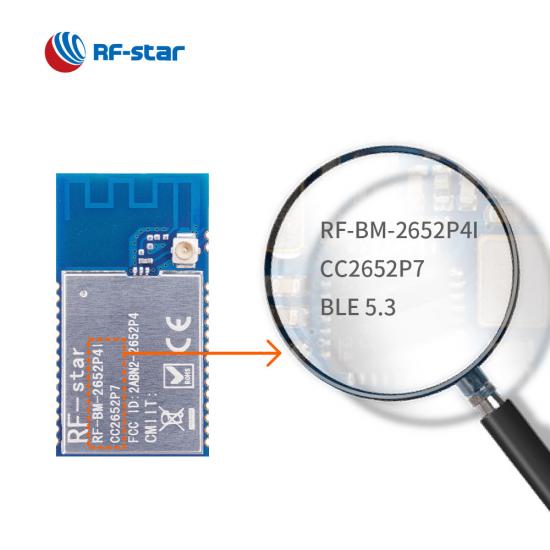

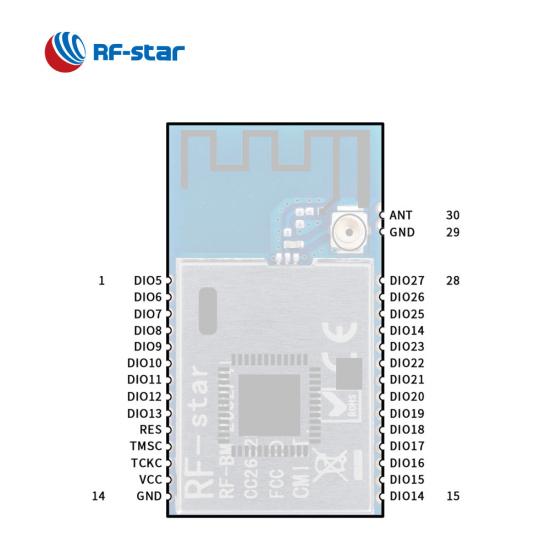

RF-BM-2652P4I Модуль CC2652P7 со встроенным PA и разъемом IPEX

RF-BM-2652P4I — это модуль CC2652P7 собственной разработки со встроенным усилителем мощности. Мощность передачи до 20 дБм и разъем для внешней антенны делают его более популярным в шлюзовых приложениях. Попробуйте многопротокольный модуль RF-BM-2652P4I, который упростит ваше радиочастотное применение.

  • P/N:

    RF-BM-2652P4I
  • SoC:

    CC2652P7
  • Процессор:

    48 MHz ARM® Cortex®-M4F
  • Протоколы:

    Matter, Bluetooth 5.3 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary
  • Рабочая частота:

    2402 MHz ~ 2480 MHz

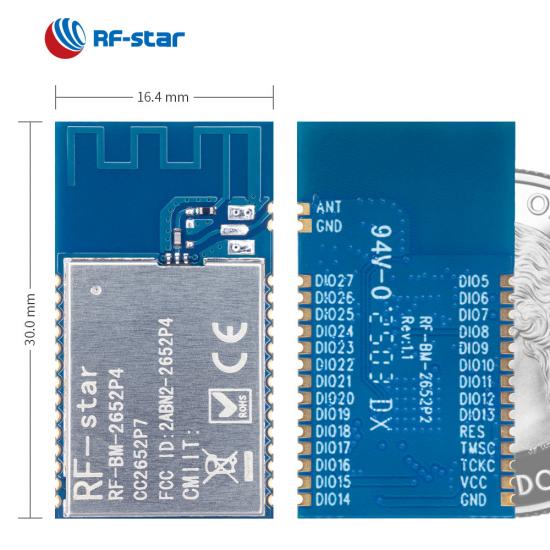

  • Упаковка (мм):

    30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin
  • Функции:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface

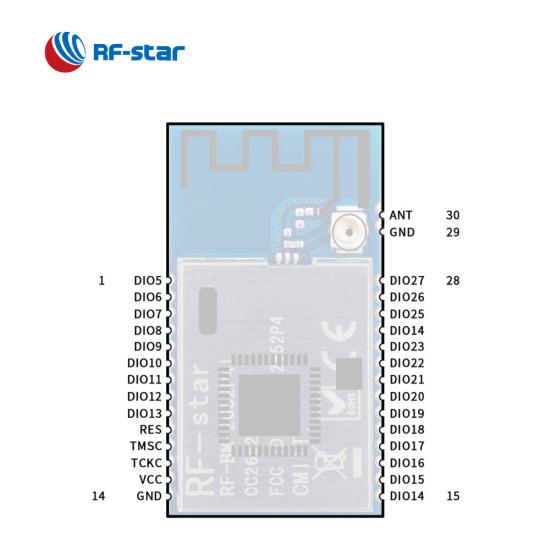

  • GPIO:

    23
  • Максимум. Мощность TX:

    +20 dBm
  • Диапазон передачи:

    500 m (@BLE), 800 m (@ZigBee)

RF-BM-2652P4I  — беспроводной радиочастотный модуль на базе TI CC2652P7 . Он интегрируется с мощным процессором ARM ®  Cortex ® -M4F с тактовой частотой 48 МГц и достаточным объемом памяти (704 КБ флэш-памяти, 256 КБ ROM и 152 КБ SRAM). Мощность передачи до 20 дБм и  внешний разъем IPEX, что делает модуль популярным в шлюзах и сложных приложениях с требованиями дальнего действия. Многопротокольный модуль поддерживает Thread, Zigbee® ,  Matter , Bluetooth® 5.3  Low Energy, IEEE 802.15.4g, смарт-объекты с поддержкой IPv6 (6LoWPAN), TI 15.4-Stack (2,4 ГГц) и одновременный мультипротокол через динамический мультипротокол. Менеджер (ДММ). Эти приложения, такие как сетевая инфраструктура,  шлюз Matter, детектор дыма и тепла и многие другие, склонны встраивать высокопроизводительный беспроводной модуль для обеспечения надежного подключения.

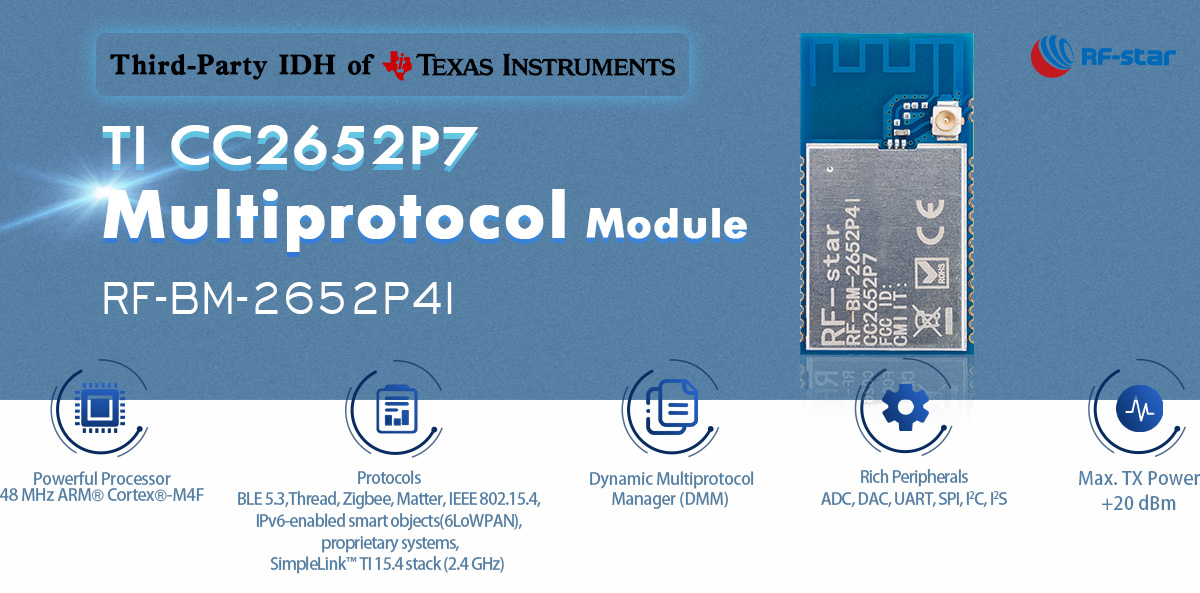

TI CC2652P7 Многопротокольный модуль RF-BM-2652P4I

Динамический мультипротокольный менеджер

И RF-BM-2652P4, и RF-BM-2652P4I на базе SoC CC2652P7 интегрированы с драйвером цифрового мультиметра, что позволяет использовать несколько беспроводных стеков, например. BLE, ZigBee, Thread, протокол Matter и многое другое для сосуществования и одновременной работы.

Усилитель высокой мощности

Используя встроенный усилитель высокой мощности +20 дБм с лучшим в своем классе потреблением тока передачи при токе 101 мА, RF-модуль CC2652P7 2,4 ГГц используется в приложениях с большим радиусом действия и низким энергопотреблением.

Внешняя антенна

Согласование антенны и опция режима радиочастотного выхода (антенный разъем IPEX и радиочастотный интерфейс с половиной отверстия) позволяют подключить ваше устройство для увеличения дальности передачи.


Богатая периферия

Многопротокольный модуль RF-BM-2652P4I предлагает 23 порта GPIO в корпусе с полуотверстием и поддерживает множество периферийных устройств, таких как UART, SPI, I2C, I2S, АЦП, ЦАП и т. д.

Связанные ресурсы:

Многопротокольный модуль CC2652P7 с поддержкой Thread & Matter

Модульное решение RF-star ZigBee CC2652P для сигнализации природного газа


Беспроводная SoC:

  • Процессор ARM ®  Cortex ® -M4F 48 МГц

  • Мощность передачи: до +20 дБм
  • Чувствительность :
    • -100 дБм @ 802.15.4 (2,4 ГГц)

    • -105 дБм @ Bluetooth 5.0 (PHY с кодировкой LE) (125 кбит/с)

  • Память
    • 704 КБ флэш-памяти
    • 256  КБ ПЗУ
    • 8 8 КБ SRAM
  • Скорость передачи данных

    • ЛЕ 1М ФИЗ
    • ЛЕ 2М ФИЗ
    • LE-кодированный PHY (дальний радиус действия)

Функции:

  • Bluetooth 5.3 с низким энергопотреблением

  • Нить

  • Зигби 3.0

  • Иметь значение

  • ИЭЭЭ 802.15.4

  • Смарт-объекты с поддержкой IPv6 (6LoWPAN)

  • Собственный

  • Bluetooth -сетка

  • Определение направления


Рабочий диапазон:


  • Диапазон напряжения питания 1,8 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.


Богатая периферия:

  • АЦП
  • ЦАП
  • УАРТ
  • СПИ
  • я 2 С
  • я 2 с
  • РТК
Многопротокольные модули серии TI SimpleLink CC2652P
номер части РФ-БМ-2652П4И РФ-БМ-2652П4 РФ-БМ-2652П3 РФ-БМ-2652П2И РФ-БМ-2652П2 РФ-БМ-2652П1
Фото CC2652P7 RF-BM-2652P4I Многопротокольный модуль CC2652P7 RF-BM-2652P4 Многопротокольный модуль CC2652P RF-BM-2652P3 Многопротокольный модуль CC2652P RF-BM-2652P2I Модуль Zigbee CC2652P RF-BM-2652P2 Модуль Zigbee CC2652P RF-BM-2652P1 Модуль Zigbee
IC СС2652П7 СС2652П7 СС2652П СС2652П СС2652П СС2652П
Основной ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц 48 МГц ARM® Cortex®-M0+
Антенна IPEX/интерфейс с полуотверстием печатная плата печатная плата IPEX/интерфейс с полуотверстием печатная плата Полуотверстие интерфейса
БАРАН 152 КБ 152 КБ 88 КБ 88 КБ 88 КБ 88 КБ
Вспышка 704 КБ 704 КБ 352 КБ 352 КБ 352 КБ 352 КБ
Протоколы Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц)
Источник питания 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В.
Частота 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц
Макс. Мощность передачи +20 дБм +20 дБм +20 дБм +20 дБм +20 дБм +20 дБм
Получение чувствительности -99 дБм @ 802.15.4 (2,4 ГГц) -104 дБм @ 125 кбит/с BLE-кодированный PHY -99 дБм @ 802.15.4 (2,4 ГГц) -104 дБм @ 125 кбит/с BLE-кодированный PHY -100 дБм @ 802.15.4 (2,4 ГГц) -105 дБм @ 125 кбит/с BLE-кодированный PHY -100 дБм @ 802.15.4 (2,4 ГГц) -105 дБм @ 125 кбит/с BLE-кодированный PHY -100 дБм @ 802.15.4 (2,4 ГГц) -105 дБм @ 125 кбит/с BLE-кодированный PHY -100 дБм @ 802.15.4 (2,4 ГГц) -105 дБм @ 125 кбит/с BLE-кодированный PHY
GPIO 23 23 11 23 23 23
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 180 м @ 1M PHY (внешняя антенна на печатной плате) 240 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна с клеевым стержнем) 150 м @ 1M PHY 220 м @ PHY с кодировкой LE 600 м @ 802.15.4 150 м @ 1M PHY 220 м @ PHY с кодировкой LE 600 м @ 802.15.4 180 м @ 1M PHY (внешняя антенна на печатной плате) 240 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна с клеевым стержнем) 150 м @ 1M PHY 220 м @ PHY с кодировкой LE 600 м @ 802.15.4 180 м @ 1M PHY (внешняя антенна на печатной плате) 240 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна с клеевым стержнем)

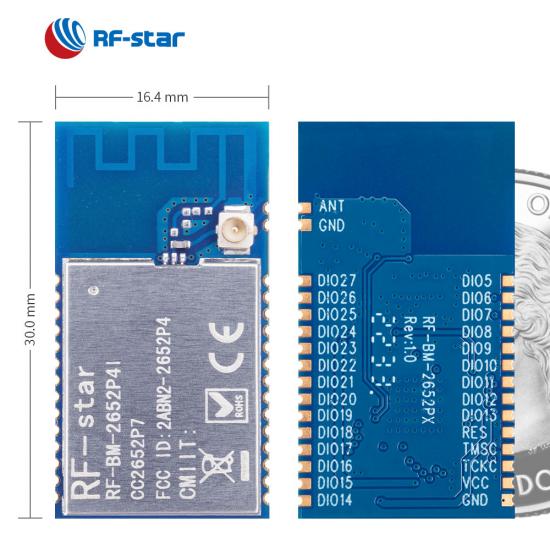

Размер (мм) 30,0 х 16,4 х 2,2 30,0 х 16,4 х 2,2 24,0 х 16,0 х 2,1 30,0 х 16,4 х 2,2 30,0 х 16,4 х 2,2 25,0 х 16,4 х 2,2
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
ОТА
Bluetooth-сетка
Дальняя дистанция
Физический уровень 2 Мбит/с
AoA/AoD
Протокол UART Н/Д Н/Д Н/Д Н/Д Н/Д Н/Д
Приложение Умный домашний шлюз, автоматизация зданий Домашняя автоматизация, панель управления пожарной сигнализацией (FACP) Детектор дыма и тепла, отслеживание активов Автоматизация и контроль производства, системы безопасности зданий Системы безопасности, шлюз Интеллектуальная сеть, беспроводные сенсорные сети
