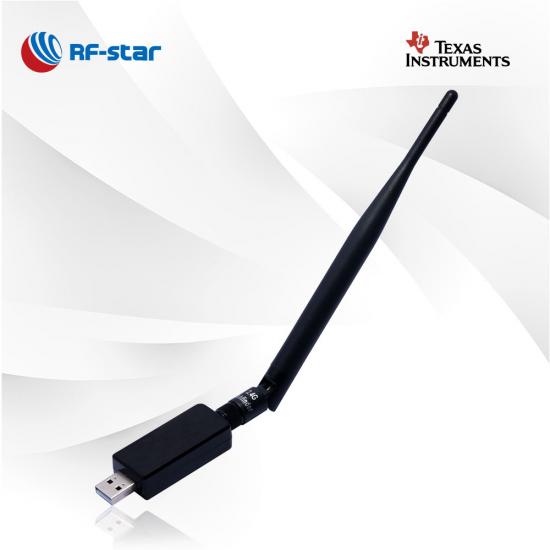

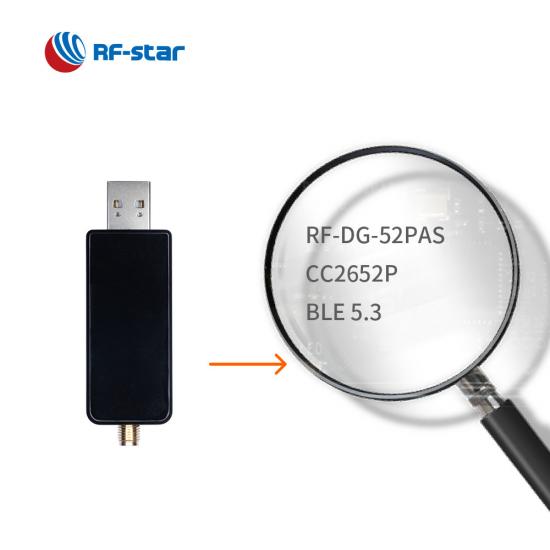

RF-DG-52PAS CC2652P USB-ключ

RF-DG-52PAS — это USB-ключ, разработанный для приложения ZigBee 3.0. Ключ CC2652P с внешней антенной интерфейса SMA обычно используется в качестве шлюза ZigBee.

  • P/N:

    RF-DG-52PAS
  • SoC:

    CC2652P
  • Процессор:

    48 MHz ARM® Cortex®-M4F
  • Протоколы:

    BLE5.1, Thread, ZigBee, Wi-SUN, IEEE 802.15.4, 6PoWPAN
  • Рабочая частота:

    2402 MHz ~ 2480 MHz
  • Упаковка (мм):

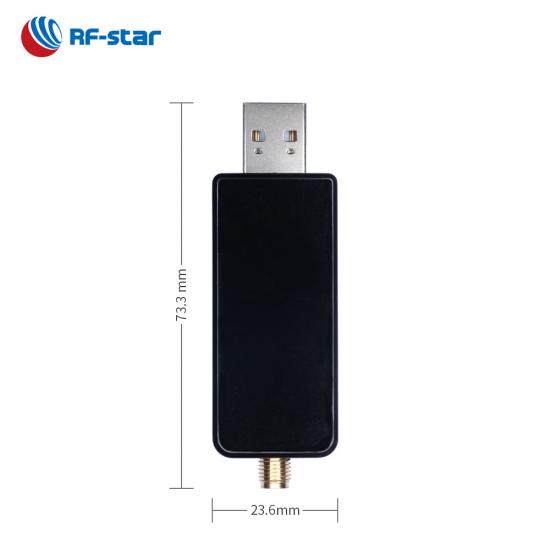

    73.3 mm × 23.6 mm × 14.1 mm
  • Функции:

    SMA interface external antenna
  • Максимум. Мощность TX:

    +20 dBm
  • Диапазон передачи:

    700 m

RF-DG-52PAS — это USB-ключ ZigBee 3.0 на базе TI CC2652P. Ключ ZigBee можно предварительно прошить прошивкой Z-Stack, чтобы он мог работать в качестве координатора ZigBee для управления различными подустройствами или узлами на базе CC2530, CC2531, nRF52840, EFR32MG21 и т. д . Не только это, но он также рассматривается как маршрутизатор для управления количеством терминальных устройств. Ключ CC2652P широко используется в ZHA (ZigBee Home Automation) или ZigBee2MQTT, что позволяет пользователям подключать несколько устройств на базе ZigBee напрямую к Home Assistant, NodeRED и многим другим приложениям.


Особенности USB-ключа ZigBee 3.0 на базе TI CC2652P


- Приложение -

· Умный дом

· ZigBee-шлюз

· Координатор ZigBee

· ZigBee-концентратор

· Домашняя автоматизация

· Умный дом


Справочный ресурс:

Что такое USB-ключ?

ZigBee 3.0 ДОНГЛ RF-DG-52PAS


USB-ключи
номер части РФ-ДГ-22А РФ-ДГ-40А РФ-ДГ-32Б РФ-ДГ-52ПА РФ-ДГ-52ПАС USB-ключ
Фото EFR32BG22 USB-ключ RF-DG-22A nRF52840 USB-ключ RF-DG-40A nRF52832 USB-ключ RF-DG-32B CC2652P USB-ключ RF-DG-52PA CC2652P USB-ключ RF-DG-52PAS USB-ключ CC2650
IC EFR32BG22C224 nRF52840 nRF52832 СС2652П СС2652П СС2540
Основной ARM Cortex-M33 76,8 МГц ARM® Cortex®-M4F, 64 МГц ARM® Cortex®-M4F, 64 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц 8051
Антенна печатная плата Печатная плата (разъем IPEX выводит сигнал NFC) печатная плата печатная плата Разъем SMA печатная плата
БАРАН 32 КБ 256 КБ 64 КБ 88 КБ 88 КБ 8 КБ
Вспышка 512 КБ 1 МБ 512 КБ 352 КБ 352 КБ 256 КБ
Протоколы Наблюдатель, протокол «ведущий-подчиненный» BLE Сниффер (ZigBee/BLE), загрузчик, протокол master-slave BLE Сниффер (только BLE), протокол «главный-подчиненный» BLE Координатор ZigBee Координатор ZigBee Маяк, Сниффер, HID, HCI, подчиненный протокол BLE
Макс. Мощность передачи +6 дБм +8 дБм +4 дБм +20 дБм +20 дБм +4 дБм
Размер печатной платы (мм) 56,7 х 13,9 х 4,5 60 х 18,5 х 4,5 56,7×13,9×4,5 62,8 × 16,7 × 4,5 73,3×20×7,5 19,8×9,7×4,5
Габаритные размеры (мм) 62,9 х 20,2 х 8,0 Н/Д 62,9 х 20,2 х 8,0 Н/Д 73,3×23,6×14,1 21,7 × 14,3 × 5,3
Функции Монитор данных маяка, захват пакетов данных BLE, шлюз BLE Поддержка подключения к ПК nRF, поддержка захвата всех пакетов данных BLE5.0, может заменить NORDIC Dongle Поддержка захвата пакетов данных BLE5.0 (кроме Long Range и Mesh) Поддержка платформ с открытым исходным кодом ZHA и Zigbee2MQTT, мощность передачи до 20 дБм со встроенной антенной на печатной плате, шлюз для умного дома Поддержка платформы с открытым исходным кодом ZHA и Zigbee2MQTT, разъем SMA для возможных внешних антенн, шлюз умного дома. Малый размер, высокая экономичность, поддержка настольного инструмента TI Sniffer, USB-датчик, адаптер USD
