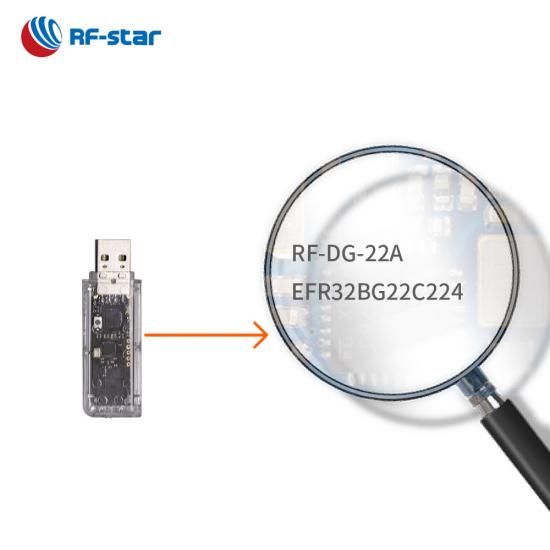

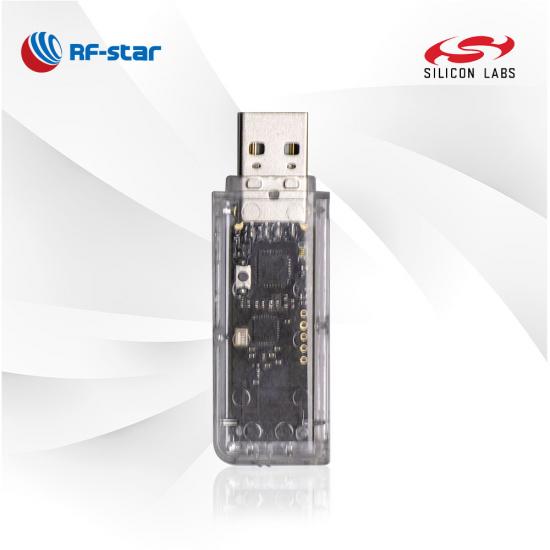

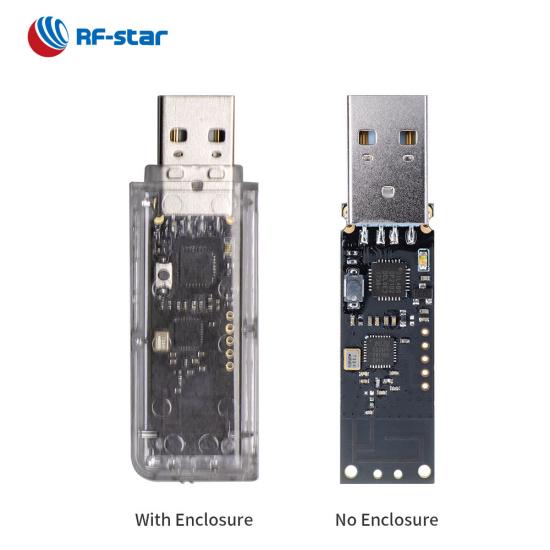

RF-DG-22A — это комплект для разработки на базе чипа Siliconlabs EFR32BG22C224. Шлюз ключа можно использовать для захвата беспроводного сигнала от устройств Bluetooth. Кроме того, он обеспечивает мониторинг в реальном времени устройства BLE Beacon.
P/N:
RF-DG-22ASoC:

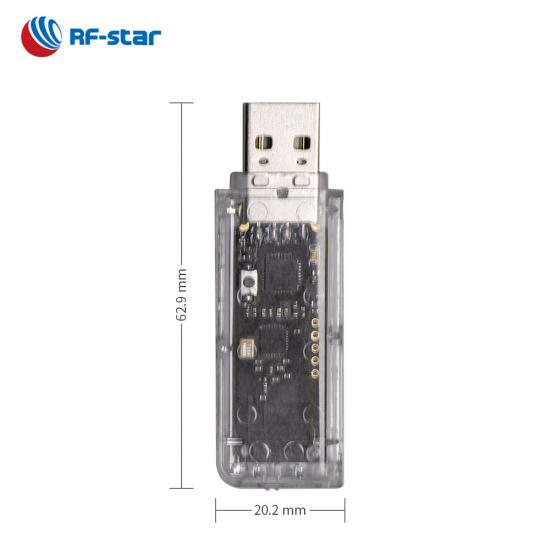

EFR32BG22C224Упаковка (мм):
62.9 mm × 20.2 mm × 8.0 mmДиапазон передачи:
50 m· Поддержка локального управления данными
· Поддержка захвата типов данных BLE
· Мониторинг состояния устройства маяка в режиме реального времени
· Захват рекламных пакетов нескольких устройств одновременно
· Фильтровать данные по iBeacon и Eddystone (UID, TLM и URL)
- Приложения -
· Внутреннее позиционирование
· Управление активами
· Управление парковкой
· Удаленное наблюдение
· Мониторинг температуры и влажности
· Кадровый менеджмент
| USB-ключи | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| номер части | РФ-ДГ-22А | РФ-ДГ-40А | РФ-ДГ-32Б | РФ-ДГ-52ПА | РФ-ДГ-52ПАС | USB-ключ | |||
| Фото |  |
 |
 |
 |
 |
 |
|||
| IC | EFR32BG22C224 | nRF52840 | nRF52832 | СС2652П | СС2652П | СС2540 | |||
| Основной | ARM Cortex-M33 76,8 МГц | ARM® Cortex®-M4F, 64 МГц | ARM® Cortex®-M4F, 64 МГц | ARM® Cortex®-M4F, 48 МГц | ARM® Cortex®-M4F, 48 МГц | 8051 | |||
| Антенна | печатная плата | Печатная плата (разъем IPEX выводит сигнал NFC) | печатная плата | печатная плата | Разъем SMA | печатная плата | |||
| БАРАН | 32 КБ | 256 КБ | 64 КБ | 88 КБ | 88 КБ | 8 КБ | |||
| Вспышка | 512 КБ | 1 МБ | 512 КБ | 352 КБ | 352 КБ | 256 КБ | |||
| Протоколы | Наблюдатель, протокол «ведущий-подчиненный» BLE | Сниффер (ZigBee/BLE), загрузчик, протокол master-slave BLE | Сниффер (только BLE), протокол «главный-подчиненный» BLE | Координатор ZigBee | Координатор ZigBee | Маяк, Сниффер, HID, HCI, подчиненный протокол BLE | |||
| Макс. Мощность передачи | +6 дБм | +8 дБм | +4 дБм | +20 дБм | +20 дБм | +4 дБм | |||
| Размер печатной платы (мм) | 56,7 х 13,9 х 4,5 | 60 х 18,5 х 4,5 | 56,7×13,9×4,5 | 62,8 × 16,7 × 4,5 | 73,3×20×7,5 | 19,8×9,7×4,5 | |||
| Габаритные размеры (мм) | 62,9 х 20,2 х 8,0 | Н/Д | 62,9 х 20,2 х 8,0 | Н/Д | 73,3×23,6×14,1 | 21,7 × 14,3 × 5,3 | |||
| Функции | Монитор данных маяка, захват пакетов данных BLE, шлюз BLE | Поддержка подключения к ПК nRF, поддержка захвата всех пакетов данных BLE5.0, может заменить NORDIC Dongle | Поддержка захвата пакетов данных BLE5.0 (кроме Long Range и Mesh) | Поддержка платформ с открытым исходным кодом ZHA и Zigbee2MQTT, мощность передачи до 20 дБм со встроенной антенной на печатной плате, шлюз для умного дома | Поддержка платформы с открытым исходным кодом ZHA и Zigbee2MQTT, разъем SMA для возможных внешних антенн, шлюз умного дома. | Малый размер, высокая экономичность, поддержка настольного инструмента TI Sniffer, USB-датчик, адаптер USD | |||
