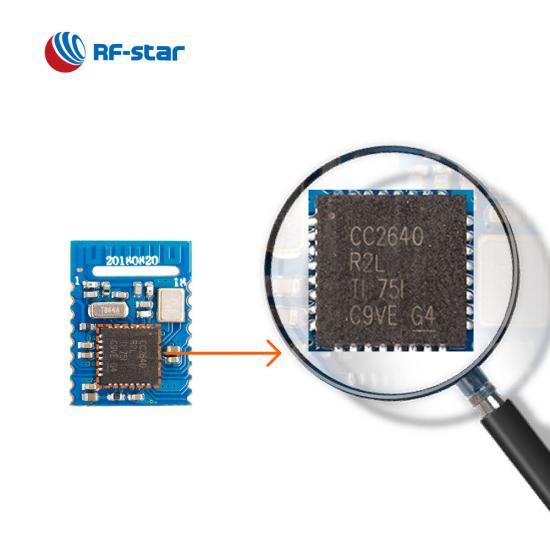

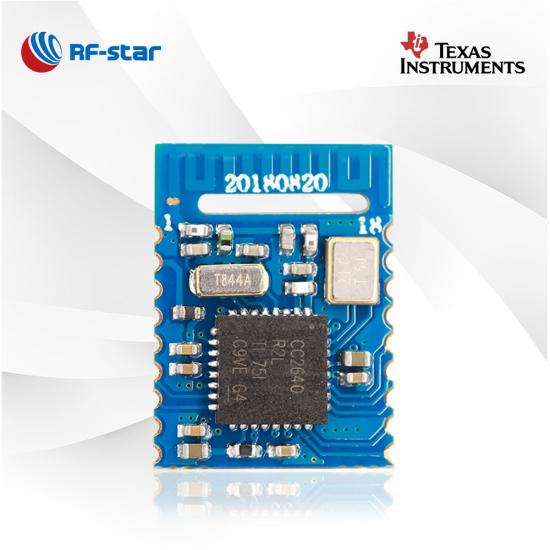

Модуль Bluetooth BLE5.0 с низким энергопотреблением TI CC2640R2LRHB RF-BM-4055B1L

  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L

Модуль Bluetooth BLE5.0 с низким энергопотреблением TI CC2640R2LRHB RF-BM-4055B1L

RF-BM-4055B1L — это экономичный модуль BLE5.0. Высокие характеристики позволяют этому модулю реализовать широкий спектр успешных приложений. Выберите модуль RF-BM-4055B1L CC2640R2L Bluetooth LE в качестве режима беспроводной связи.

  • P/N:

    RF-BM-4055B1L

  • SoC:

    CC2640R2LRHB

  • Процессор:

    ARM® Cortex®-M3

  • Протоколы:

    Bluetooth 5.0 low energy

  • Рабочая частота:

    2402 MHz ~ 2480 MHz

  • Упаковка (мм):

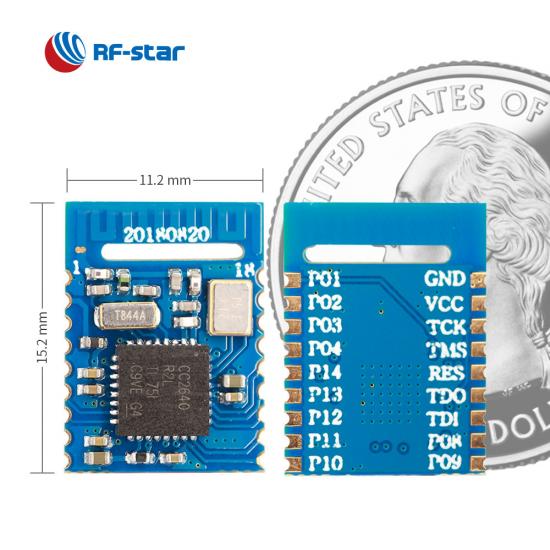

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin

  • Функции:

    LE 1M PHY, LE Coded PHY (long range), Advertising extension

  • GPIO:

    13

  • Максимум. Мощность TX:

    +4 dBm

  • Диапазон передачи:

    80 m
Запрос сейчас

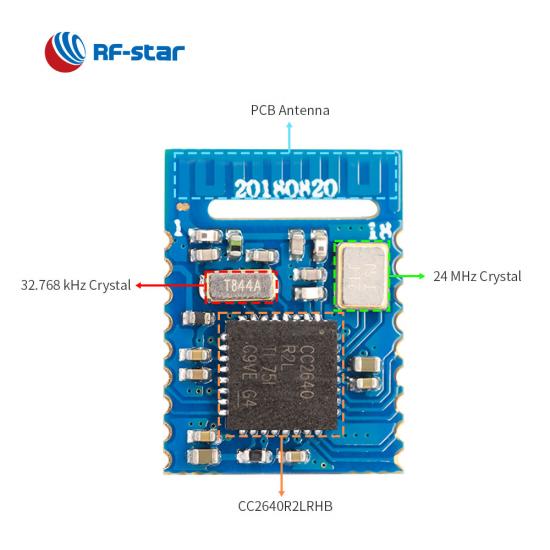

RF-BM-4055B1L — это модуль Bluetooth LE v5.0 , разработанный на базе SoC Texas Instruments CC2640R2LRHB . Мощное ядро ​​ARM Cortex-M3 CC2640 отличается высокой надежностью и производительностью. Этот небольшой модуль Bluetooth включает в себя кристалл с частотой 24 МГц, кристалл с частотой 32,768 кГц, LC-фильтр и надежную встроенную антенну на печатной плате. Периферийные устройства ADC, SPI, I²C, I²S делают модуль оптимизированным для приложений IoT, таких как интеллектуальные замки, игровые HID, медицинские устройства и т. д. Его можно прошить прошивкой RF-star с прозрачной передачей, которая позволит вам приступить к проектированию так легко и быстро, как вы захотите.


Модуль Bluetooth 5.0 на базе TI CC2640R2LRHB


- Протокол прозрачной передачи  BLE 4.2  (мост)  -

· Несколько ролей: ведомый, мастер, мастер-раб

·  Настраиваемые параметры : скорость передачи данных, интервал соединения, интервал вещания, мощность передачи…

· Пароль подключения

Модуль CC2640R2L Bluetooth LE поддерживает роли ведомого, ведущего и ведущего-подчиненного устройства.

Связанные ресурсы:

Различия между TI CC2640R2L и CC2640R2F

Особенности модулей MCU CC2640R2L и CC2640R2L

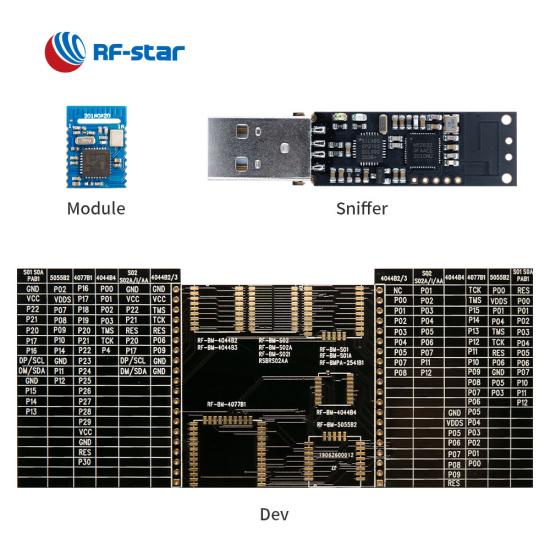

Пинборд тестовой платы для модуля серии TI (CC2540 CC2541 CC2640)

Беспроводная система-на-кристалле:

  • Процессор ARM® Cortex®-M3
  • Мощность передачи: от -21 дБм до +5 дБм
  • Чувствительность в режиме BLE: -97 дБм.
  • Память
    • -128 КБ флэш-памяти
    • -28 КБ SRAM
  • Скорость передачи данных: 1 Мбит/с, 500 кбит/с, 125 кбит/с


Поддерживаемые протоколы:

  • Bluetooth 4.2 с низким энергопотреблением
  • Bluetooth 5.0 с низким энергопотреблением


Потребление тока:

  • 2,71 мкА в спящем режиме
  • 38,11 мкА при цикле передачи 200 мс (отключить внутреннюю подтяжку EN)
  • 457,13 мкА при цикле подключения 20 мс (отключить внутреннюю подтяжку EN)

Рабочий диапазон:

  • Диапазон напряжения питания 1,8 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.


Богатая периферия:

  • 12-битный АЦП
  • 13 GPIO
  • СПИ
  • I²C
  • I²S
  • РТК
  • UART (CTS/RTS)
  • АЭС-128


Модули BLE серии TI CC264x
номер части RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Фото RF-BM-2642B1 CC2642R Модуль BLE RF-BM-4077B2 CC2640R2F-Q1 Модуль BLE RF-BM-4055B1L CC2640R2LRHB Модуль BLE RF-BM-4077B1L CC2640R2LRGZ Модуль BLE RF-BM-4077B1 CC2640R2FRGZ Модуль BLE RF-BM-4044B5 CC2640R2F Модуль BLE RF-BM-4044B4 CC2640R2F Модуль BLE RF-BM-4044B3 CC2640R2F Модуль BLE RF-BM-4044B2 CC2640R2F Модуль BLE
IC СС2642Р CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Основной ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц
Антенна печатная плата печатная плата печатная плата печатная плата печатная плата Интерфейс чип/полуотверстие Интерфейс чип/полуотверстие ИПЕКС печатная плата
БАРАН 88 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ
Вспышка 352 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ
Протоколы БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3
Источник питания 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В.
Частота 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц
Макс. Мощность передачи +5 дБм +5 дБм +5 дБм +5 дБм +5 дБм +2 дБм +2 дБм +2 дБм +2 дБм
Получение чувствительности -97 дБм @ BLE 1M PHY -105 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY
GPIO 31 31 13 31 31 10 10 10 10
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 110 м @ 1M PHY 160 м @ PHY с кодировкой LE 100 м @ 1M PHY 150 м @ PHY с кодировкой LE 60 м @ 1M PHY 90 м @ PHY с кодировкой LE 70 м @ 1M PHY 100 м @ PHY с кодировкой LE 80 м @ 1M PHY 110 м @ PHY с кодировкой LE Чип-антенна 30 м @ 1M PHY 60 м @ PHY с кодировкой LE Чип-антенна 20 м @ 1M PHY 50 м @ PHY с кодировкой LE Внешняя антенна на печатной плате 110 м @ 1M PHY 150 м @ PHY с кодировкой LE 60 м @ 1M PHY 90 м @ PHY с кодировкой LE
Размер (мм) 23,5 х 17,0 х 2,2 23,5 х 17,0 х 2,2 15,2 х 11,2 х 1,7 23,5 х 17,0 х 1,7 23,5 х 17,0 х 1,7 10,5 х 8,5 х 2,0 8,0 х 8,0 х 1,5 15,2 х 11,2 х 2,1 16,6 х 11,2 х 1,7
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
ОТА √ √ √ √ √ √ √ √ √
Bluetooth-сетка √ × × × × × × × ×
Дальняя дистанция √ √ √ √ √ √ √ √ √
Физический уровень 2 Мбит/с √ √ √ √ √ √ √ √ √
AoA/AoD √ √ × × √ √ √ √ √
Протокол UART Главный-подчиненный одновременно Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный
Функции Высокая защита от помех Класс AEC-Q100, высокая защита от помех Высокая рентабельность Высокая рентабельность 31 GPIO для более доступных приложений Малый размер, Двусторонние колодки Ультра-маленький размер Возможно для внешних антенн Высокая стабильность
