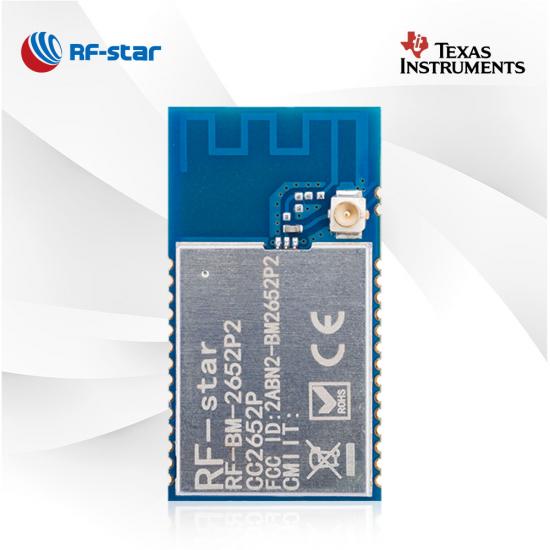

Многопротокольный модуль CC2652P со встроенным PA и IPEX RF-BM-2652P2I

  • CC2652P Multi-protocol Module RF-BM-2652P2I
  • CC2652P Multi-protocol Module RF-BM-2652P2I
  • CC2652P Multi-protocol Module RF-BM-2652P2I
  • CC2652P Multi-protocol Module RF-BM-2652P2I
  • CC2652P Multi-protocol Module RF-BM-2652P2I

Многопротокольный модуль CC2652P со встроенным PA и IPEX RF-BM-2652P2I

RF-BM-2652P2I — это модуль RF-BM-2652P2 с версией разъема IPEX. Этот модуль нацелен на рынки IoT с долгосрочными требованиями. Модуль поддерживает одновременную работу нескольких протоколов через драйвер Dynamic Multiprotocol Manager (DMM), таких как Bluetooth 5.1 Low Energy, ZigBee, Thread IEEE 802.15.4, смарт-объекты с поддержкой IPv6 (6LoWPAN), а также собственные, включая TI 15.4-Stack (2.4). ГГц). RF-BM-2652P2I широко применяется в ZHA и Zigbee2MQTT.

  • P/N:

    RF-BM-2652P2I

  • SoC:

    CC2652P

  • Процессор:

    48 MHz ARM® Cortex®-M4F

  • Протоколы:

    Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • Рабочая частота:

    2402 MHz ~ 2480 MHz

  • Упаковка (мм):

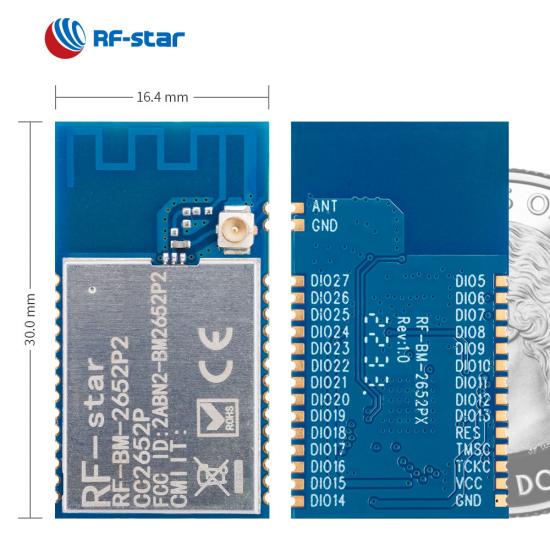

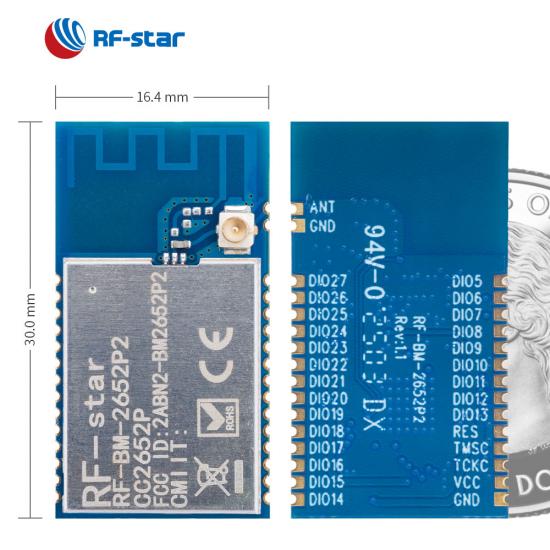

    30.0 × 16.4 × 2.3, half-hole, 1.27 pitch, 30-pin

  • Функции:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, IPEX connector output

  • GPIO:

    23

  • Максимум. Мощность TX:

    +20 dBm

  • Диапазон передачи:

    500 m (@BLE), 800 m (@ZigBee)
Запрос сейчас

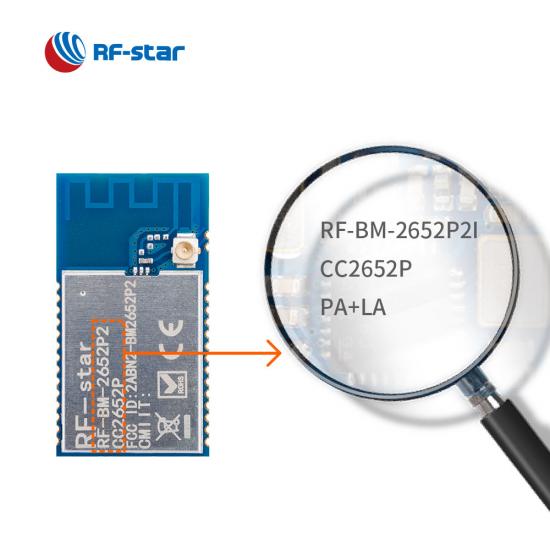

RF-BM-2652P2I создан на базе TI CC2652P с мощным процессором 48 МГц ARM® Cortex®-M4F. Этот многопротокольный модуль включает в себя кристалл 48 МГц, кристалл 32,768 кГц, флэш-память 352 КБ, ПЗУ 256 КБ, LC-фильтр и разъем IPEX. Разъем IPEX и максимальная мощность передачи 20 дБм позволяют модулю работать с чрезвычайно большой дальностью передачи и сверхнизким энергопотреблением. Он также может работать в нескольких протоколах одновременно при поддержке драйвера Dynamic Multiprotocol Manager (DMM).


Многопротокольный модуль TI CC2652P RF-BM-2652P2I

Динамический мультипротокольный менеджер

Модуль CC2652P RF-BM-2652P2I также интегрируется с драйвером цифрового мультиметра, что позволяет использовать несколько беспроводных стеков, например. BLE, ZigBee, протокол Thread и многое другое для сосуществования и одновременной работы.

Поддержка нескольких протоколов

RF-BM-2652P2I с разъемом IPEX представляет собой многопротокольный модуль 2,4 ГГц, который широко используется в системах автоматизации дома и зданий, системах HAVC, шлюзах, интеллектуальных сетях, беспроводных сенсорных сетях и т. д.

Усилитель высокой мощности

Используя встроенный усилитель высокой мощности +20 дБм с лучшим в своем классе потреблением тока передачи при токе 85 мА, RF-модуль CC2652P 2,4 ГГц может помочь вашим беспроводным устройствам достичь гораздо большего радиуса действия.


Богатая периферия

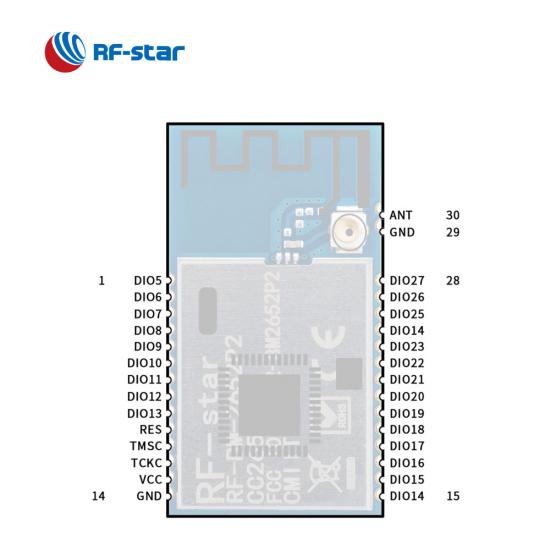

RF-BM-2652P2I, как и модуль RF-BM-2652P2, предлагает 23 порта GPIO в штампованном корпусе с половиной отверстия и поддерживает множество периферийных устройств, таких как UART, SPI, I2C, I2S, АЦП, ЦАП и т. д.

- Дисплей продукта -



Справочный ресурс:

Что такое  модули RF-star ZigBee CC2652P

Для чего может использоваться модуль RF-star ZigBee CC2652P

Решение ZigBee CC2652P поможет вам вдали от взрыва природного газа

Беспроводная SoC:


  • Процессор ARM ®  Cortex ® -M4F 48 МГц
  • Мощность передачи: до +20 дБм
  • Чувствительность :
    • -100 дБм @ 802.15.4 (2,4 ГГц)
    • -105 дБм @ Bluetooth 5.0 (PHY с кодировкой LE) (125 кбит/с)
  • Память
    • 352 КБ флэш-памяти
    • 256 КБ ПЗУ
    • 8 0 КБ SRAM
  • Скорость передачи данных:
    • ЛЕ 1М ФИЗ
    • ЛЕ 2М ФИЗ
    • LE-кодированный PHY (дальний радиус действия)


Функции:


  • Bluetooth 5.1 с низким энергопотреблением
  • Нить
  • Зигби 3.0
  • ИЭЭЭ 802.15.4
  • Смарт-объекты с поддержкой IPv6 (6LoWPAN)
  • Собственный
  • Bluetooth -сетка
  • Определение направления

Рабочий диапазон:


  • Диапазон напряжения питания 1,8 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.



Богатая периферия:


  • АЦП
  • ЦАП
  • УАРТ
  • СПИ
  • I²C
  • I²S
  • РТК


Сертификаты :


  • ФКС
  • CE


Многопротокольные модули серии TI SimpleLink CC2652P
номер части РФ-БМ-2652П4И РФ-БМ-2652П4 РФ-БМ-2652П3 РФ-БМ-2652П2И РФ-БМ-2652П2 РФ-БМ-2652П1
Фото CC2652P7 RF-BM-2652P4I Многопротокольный модуль CC2652P7 RF-BM-2652P4 Многопротокольный модуль CC2652P RF-BM-2652P3 Многопротокольный модуль CC2652P RF-BM-2652P2I Модуль Zigbee CC2652P RF-BM-2652P2 Модуль Zigbee CC2652P RF-BM-2652P1 Модуль Zigbee
IC СС2652П7 СС2652П7 СС2652П СС2652П СС2652П СС2652П
Основной ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц 48 МГц ARM® Cortex®-M0+
Антенна IPEX/интерфейс с полуотверстием печатная плата печатная плата IPEX/интерфейс с полуотверстием печатная плата Полуотверстие интерфейса
БАРАН 152 КБ 152 КБ 88 КБ 88 КБ 88 КБ 88 КБ
Вспышка 704 КБ 704 КБ 352 КБ 352 КБ 352 КБ 352 КБ
Протоколы Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц)
Источник питания 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В.
Частота 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц
Макс. Мощность передачи +20 дБм +20 дБм +20 дБм +20 дБм +20 дБм +20 дБм
Получение чувствительности -99 дБм @ 802.15.4 (2,4 ГГц) -104 дБм @ 125 кбит/с BLE-кодированный PHY -99 дБм @ 802.15.4 (2,4 ГГц) -104 дБм @ 125 кбит/с BLE-кодированный PHY -100 дБм @ 802.15.4 (2,4 ГГц) -105 дБм @ 125 кбит/с BLE-кодированный PHY -100 дБм @ 802.15.4 (2,4 ГГц) -105 дБм @ 125 кбит/с BLE-кодированный PHY -100 дБм @ 802.15.4 (2,4 ГГц) -105 дБм @ 125 кбит/с BLE-кодированный PHY -100 дБм @ 802.15.4 (2,4 ГГц) -105 дБм @ 125 кбит/с BLE-кодированный PHY
GPIO 23 23 11 23 23 23
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 180 м @ 1M PHY (внешняя антенна на печатной плате) 240 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна с клеевым стержнем) 150 м @ 1M PHY 220 м @ PHY с кодировкой LE 600 м @ 802.15.4 150 м @ 1M PHY 220 м @ PHY с кодировкой LE 600 м @ 802.15.4 180 м @ 1M PHY (внешняя антенна на печатной плате) 240 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна с клеевым стержнем) 150 м @ 1M PHY 220 м @ PHY с кодировкой LE 600 м @ 802.15.4 180 м @ 1M PHY (внешняя антенна на печатной плате) 240 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна с клеевым стержнем)
Размер (мм) 30,0 х 16,4 х 2,2 30,0 х 16,4 х 2,2 24,0 х 16,0 х 2,1 30,0 х 16,4 х 2,2 30,0 х 16,4 х 2,2 25,0 х 16,4 х 2,2
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
ОТА √ √ √ √ √ √
Bluetooth-сетка √ √ √ √ √ √
Дальняя дистанция √ √ √ √ √ √
Физический уровень 2 Мбит/с √ √ √ √ √ √
AoA/AoD √ √ √ √ √ √
Протокол UART Н/Д Н/Д Н/Д Н/Д Н/Д Н/Д
Приложение Умный домашний шлюз, автоматизация зданий Домашняя автоматизация, панель управления пожарной сигнализацией (FACP) Детектор дыма и тепла, отслеживание активов Автоматизация и контроль производства, системы безопасности зданий Системы безопасности, шлюз Интеллектуальная сеть, беспроводные сенсорные сети
