RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

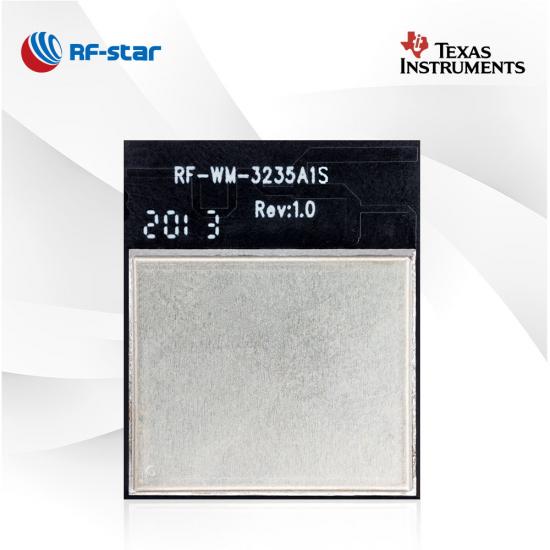

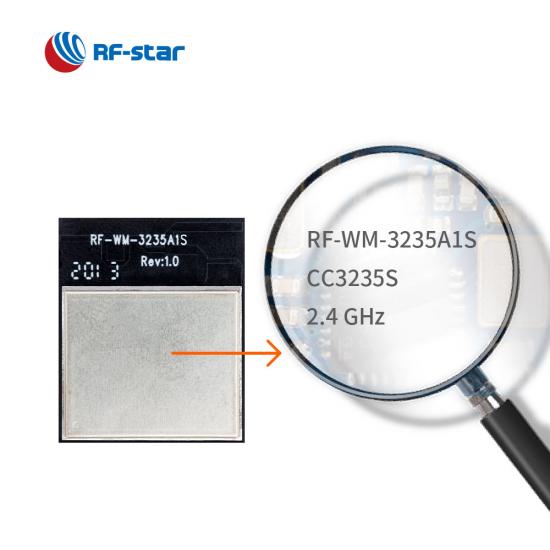

CC3235S Двухдиапазонный модуль Wi-Fi 2,4 ГГц и 5 ГГц с флэш-памятью 4 МБ RF-WM-3235A1S

RF-WM-3235A1S — маломощный двухдиапазонный модуль Wi-Fi. Он совместим по двум контактам с TI CC3235MODAS. Модуль с высокопроизводительной антенной на печатной плате может значительно сэкономить ваши усилия по проектированию конечных устройств.

P/N:
RF-WM-3235A1S
SoC:
CC3235S
Процессор:
ARM® Cortex™-M4 at 80 MHz
Протоколы:
Wi-Fi 2.4 GHz, Wi-Fi 5 GHz
Рабочая частота:
2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz
Упаковка (мм):

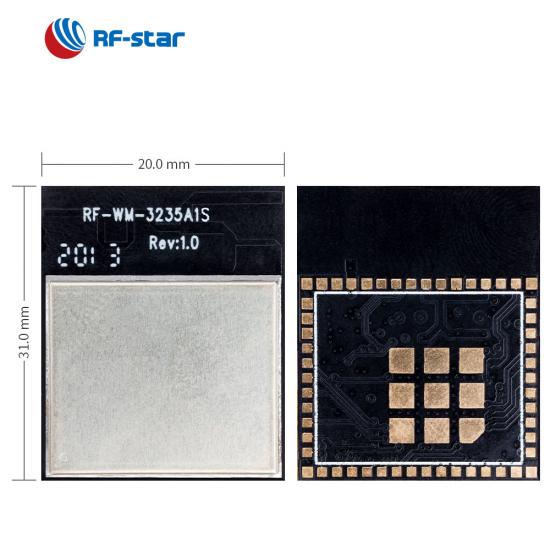

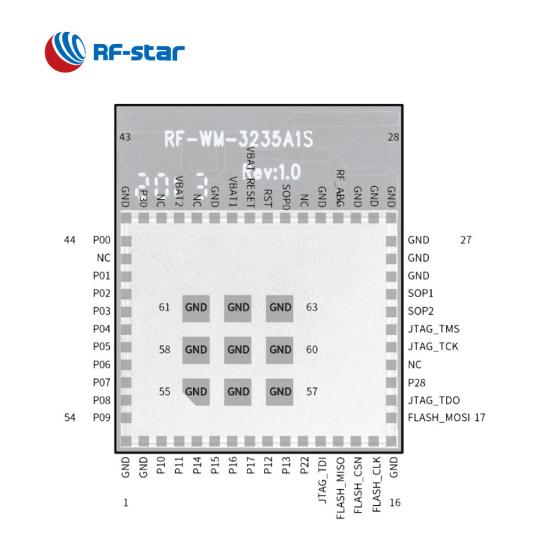

20.5 × 25.0 × 2.5, 1.27 pitch, 63-pin
Функции:
802.11 a/b/g/n, IPv4 & IPv6, 16 secure sockets, 4 STA's, 2.4-GHz coexistence, pin-2-pin compatible with TI CC3235MODAS
GPIO:
27
Максимум. Мощность TX:
+18.0 dBm @ 2.4 GHz (1 DSSS), +18.1 dBm @ 5 GHz (6 OFDM)
Диапазон передачи:
300 m

Запрос сейчас

RF-WM-3235A1S разработан в соответствии с беспроводной SoC TI SimpleLink CC3235S с высокопроизводительным микроконтроллером ARM® Cortex™-M4 . Он состоит из кристаллов, внешней флэш-памяти емкостью 4 МБ, сумматора 2,4 ГГц и 5 ГГц и встроенной антенны на печатной плате. Модуль может работать в трех режимах, включая режим AP (точки доступа), режим STA (станции) и режим Wi-Fi Direct (только для 2,4 ГГц). Сетевой процессор CC3235 может управлять всеми логическими уровнями Wi-Fi и Интернета. Эта подсистема на базе ПЗУ полностью разгружает главный MCU и включает в себя двухдиапазонную радиосвязь 802.11 a/b/g/n 2,4 ГГц и 5 ГГц, базовую полосу частот и MAC с мощным аппаратным механизмом шифрования. Этот модуль имеет следующие возможности: 802.11a (5 ГГц), выбор антенны, до 16 одновременных защищенных розеток, запрос подписи сертификата (CSR), онлайн-протокол статуса сертификата (OCSP), сертифицированные Wi-Fi® Alliance функции энергосбережения IoT ( такие как DMS, прокси-ARP и т. д.), бесхостовый режим для разгрузки передачи шаблонных пакетов, улучшенное быстрое сканирование и т. д. Все модули RF -star CC3235S и CC2335SF совместимы по двум контактам.

- Приложения -

· Инструменты с питанием от сети

· Стиральная и сушильная машины

· Зарядное устройство для аккумулятора

· Насосы и вентиляторы

· Пользовательский интерфейс и модули подключения

· Кондиционер внутри и снаружи

Беспроводная SoC:

Процессор ARM ^® Cortex ^® -M4 с тактовой частотой 80 МГц
Мощность передачи:

+18,0 дБм при 2,4 ГГц (1 DSSS)
+18,1 дБм при 5 ГГц (6 OFDM)

Чувствительность :

-96 дБм при 2,4 ГГц (1 DSSS)
-92 дБм при 5 ГГц (6 OFDM)

Память

Внешняя флэш-память 4 МБ
256 КБ ОЗУ

Пропускная способность приложения :

UDP: 16 Мбит/с
TCP: 13 Мбит/с

Безопасность :

WEP
WPA™/ WPA2™ ПСК
WPA2 Корпоративный
WPA3™ Персональный
WPA3™ Корпоративный

Подсистема процессора сети Wi -Fi :

802.11 a/b/g/n 2,4 ГГц и 5 ГГц
Режимы:

Точка доступа (ТД)
Станция (СТА)
Wi-Fi Direct ^® (поддерживается только на частоте 2,4 ГГц)

Протоколы Интернета и приложений:

HTTPs-сервер, mDNS, DNS-SD, DHCP
Стек TCP/IP IPv4 и IPv6
16 сокетов BSD (полностью защищенные TLS v1.2 и SSL 3.0)

Многоуровневые функции безопасности:

Отдельные среды выполнения
Сетевая безопасность
Идентификатор и ключ устройства
Криптографические механизмы аппаратного ускорителя (AES, DES, SHA/MD5, CRC)
Безопасность файловой системы (шифрование, аутентификация, контроль доступа)
Начальное безопасное программирование
Обнаружение несанкционированного доступа к программному обеспечению
Безопасная загрузка
Запрос на подпись сертификата (CSR)
Уникальная пара ключей для каждого устройства.

Рабочий диапазон:

Диапазон напряжения питания 2,1 В ~ 3,6 В
Диапазон рабочих температур: -40 °C ~ +85 °C.
Частота : 2412–2472 МГц, 5180–5825 МГц

Богатая периферия:

Параллельная камера
МакАСП
I²S
С Д/ММС
У АРТ
СПИ
I²C
ШИМ
АЦП

RF-WM-3235A1(S)_B1(S) Технический паспорт оборудования V1.0_20230525

Модули Wi-Fi серии TI CC32xx
номер части	RF-WM-3235B1S	RF-WM-3235A1S	RF-WM-3235B1	RF-WM-3235A1	RF-WM-3220B1	RF-WM-3200B3	RF-WM-3200B1
Фото
IC	CC3235S	CC3235S	CC3235SF	CC3235SF	CC3220SF	СС3200	СС3200
Основной	80 МГц ARM® Cortex®-M4	80 МГц ARM® Cortex®-M4	80 МГц ARM® Cortex®-M4	80 МГц ARM® Cortex®-M4	80 МГц ARM® Cortex®-M4	80 МГц ARM® Cortex®-M4	80 МГц ARM® Cortex®-M4
Антенна	Подушка	Печатная плата/Пэд	Подушка	Печатная плата/Пэд	Чип/IPEX/Пэд	Подушка	Чип/IPEX/Пэд
БАРАН	256 КБ	256 КБ	256 КБ	256 КБ	256 КБ	256 КБ	256 КБ
Вспышка	4 МБ (встроенный модуль)	4 МБ (встроенный модуль)	1 МБ (встроенная микросхема) 4 МБ (встроенный модуль)	1 МБ (встроенная микросхема) 4 МБ (встроенный модуль)	1 МБ (встроенная микросхема) 4 МБ (встроенный модуль)	1 МБ (встроенный модуль)	1 МБ (встроенный модуль)
Протоколы	802.11 a/b/g/n: 2,4 ГГц и 5 ГГц	802.11 a/b/g/n: 2,4 ГГц и 5 ГГц	802.11 a/b/g/n: 2,4 ГГц и 5 ГГц	802.11 a/b/g/n: 2,4 ГГц и 5 ГГц	802.11 b/g/n: 2,4 ГГц	802.11 b/g/n: 2,4 ГГц	802.11 b/g/n: 2,4 ГГц
Источник питания	2,7 В ~ 3,6 В, рекомендуется до 3,3 В.	2,7 В ~ 3,6 В, рекомендуется до 3,3 В.	2,7 В ~ 3,6 В, рекомендуется до 3,3 В.	2,7 В ~ 3,6 В, рекомендуется до 3,3 В.	2,7 В ~ 3,6 В, рекомендуется до 3,3 В.	2,7 В ~ 3,6 В, рекомендуется до 3,3 В.	2,7 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота	Выключение: 1 мкА Гибернация: 4,5 мкА Глубокий сон с низким энергопотреблением (LPDS): 120 мкА В режиме ожидания (MCU в LPDS): 710 мкА Трафик RX (MCU активен): 59 мА Трафик TX (MCU активен): 223 мА	Выключение: 1 мкА Гибернация: 4,5 мкА Глубокий сон с низким энергопотреблением (LPDS): 120 мкА В режиме ожидания (MCU в LPDS): 710 мкА Трафик RX (MCU активен): 59 мА Трафик TX (MCU активен): 223 мА	Выключение: 1 мкА Гибернация: 4,5 мкА Глубокий сон с низким энергопотреблением (LPDS): 120 мкА В режиме ожидания (MCU в LPDS): 710 мкА Трафик RX (MCU активен): 59 мА Трафик TX (MCU активен): 223 мА	Выключение: 1 мкА Гибернация: 4,5 мкА Глубокий сон с низким энергопотреблением (LPDS): 120 мкА В режиме ожидания (MCU в LPDS): 710 мкА Трафик RX (MCU активен): 59 мА Трафик TX (MCU активен): 223 мА	Выключение: 1 мкА Гибернация: 4,5 мкА Глубокий сон с низким энергопотреблением (LPDS): 135 мкА В режиме ожидания (MCU в LPDS): 710 мкА Трафик RX (MCU активен): 59 мА Трафик TX (MCU активен): 223 мА	Спящий режим: 4,0 мкА Глубокий сон с низким энергопотреблением (LPDS): 250 мкА В режиме ожидания (MCU в LPDS): 825 мкА RX-трафик (MCU активен): 59 мА TX-трафик (MCU активен): 229 мА	Спящий режим: 4,0 мкА Глубокий сон с низким энергопотреблением (LPDS): 250 мкА В режиме ожидания (MCU в LPDS): 825 мкА RX-трафик (MCU активен): 59 мА TX-трафик (MCU активен): 229 мА
Макс. Мощность передачи	+18,0 дБм при 2,4 ГГц (1 DSSS) +18,1 дБм при 5 ГГц (6 OFDM)	+18,0 дБм при 2,4 ГГц (1 DSSS) +18,1 дБм при 5 ГГц (6 OFDM)	+18,0 дБм при 2,4 ГГц (1 DSSS) +18,1 дБм при 5 ГГц (6 OFDM)	+18,0 дБм при 2,4 ГГц (1 DSSS) +18,1 дБм при 5 ГГц (6 OFDM)	+18 дБм при 1 DSSS +14,5 дБм при 54 OFDM	+18 дБм при 1 DSSS +14,5 дБм при 54 OFDM	+18 дБм при 1 DSSS +14,5 дБм при 54 OFDM
Получение чувствительности	-96 дБм при 2,4 ГГц (1 DSSS) -92 дБм при 5 ГГц (6 OFDM)	-96 дБм при 2,4 ГГц (1 DSSS) -92 дБм при 5 ГГц (6 OFDM)	-96 дБм при 2,4 ГГц (1 DSSS) -92 дБм при 5 ГГц (6 OFDM)	-96 дБм при 2,4 ГГц (1 DSSS) -92 дБм при 5 ГГц (6 OFDM)	-96 дБм при 1 DSSS -74,0 дБм при 54 OFDM	-96 дБм при 1 DSSS -74,0 дБм при 54 OFDM	-96 дБм при 1 DSSS -74,0 дБм при 54 OFDM
Безопасность	WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, криптосистема: (AES, DES, SHA/MD5, CRC)	WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, криптосистема: (AES, DES, SHA/MD5, CRC)	WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, криптосистема: (AES, DES, SHA/MD5, CRC)	WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, криптосистема: (AES, DES, SHA/MD5, CRC)	Персональная и корпоративная безопасность WPA2: WEP, WPA™/WPA2™ PSK, WPA2 Enterprise (802.1x), Crypto Engine: AES, DES, 3DES, SHA2, MD5, CRC и контрольная сумма; Безопасные сокеты (SSLv3, TLS1.0, TLS1.1, TLS1.2)	Криптомеханизм: AES, DES и 3DES, SHA2 и MD5, CRC и контрольная сумма.	Криптомеханизм: AES, DES и 3DES, SHA2 и MD5, CRC и контрольная сумма.
Периферийное устройство	ШИМ, UART, I2S, I2C, SPI, SD, АЦП, 8-битный параллельный интерфейс	ШИМ, UART, I2S, I2C, SPI, SD, АЦП, 8-битный параллельный интерфейс	ШИМ, UART, I2S, I2C, SPI, SD, АЦП, 8-битный параллельный интерфейс	ШИМ, UART, I2S, I2C, SPI, SD, АЦП, 8-битный параллельный интерфейс	ШИМ, UART, I2S, I2C, SPI, SD, АЦП, 8-битный параллельный интерфейс	ШИМ, McASP, UART, I2S, I2C, SPI, SD/MMC, АЦП, 8-битный параллельный интерфейс камеры	ШИМ, McASP, UART, I2S, I2C, SPI, SD/MMC, АЦП, 8-битный параллельный интерфейс камеры
GPIO	27	27	27	27	27	27	27
Рабочая температура	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Температура хранения	-55 ℃ ~ +125 ℃	-55 ℃ ~ +125 ℃	-55 ℃ ~ +125 ℃	-55 ℃ ~ +125 ℃	-55 ℃ ~ +125 ℃	-55 ℃ ~ +125 ℃	-55 ℃ ~ +125 ℃
Диапазон передачи	200 м (внешняя антенна на печатной плате)	150 м	200 м (внешняя антенна на печатной плате)	150 м	100 м (Чип-антенна)	200 м (внешняя антенна на печатной плате)	100 м (Чип-антенна)
Размер (мм)	20,5 х 17,5 х 1,7	25,0 х 20,5 х 2,3	20,5 х 17,5 х 1,7	25 х 20,5 х 2,3	31,0 х 20,0 х 2,3	20,5 х 17,5 х 2,3	31,0 х 20,0 х 2,3
Упаковка	ЛГА	ЛГА	ЛГА	ЛГА	Полуотверстие с шагом 1,27 мм	ЛГА	Полуотверстие с шагом 1,27 мм
Функции	Двухчастотный Wi-Fi, маломощный 5G, совместимость с TI CC3232MODS	Двухчастотный Wi-Fi, малое энергопотребление 5G, совместимость с TI CC3232MODAS	Двухчастотный Wi-Fi, малое энергопотребление 5G, совместимость с TI CC3232MODSF	Двухчастотный Wi-Fi, малое энергопотребление 5G, совместимость с TI CC3232MODASF	Несколько режимов вывода антенны	Низкое энергопотребление, совместимость с TI CC3200MOD	Низкое энергопотребление, поддержка AT-команд
