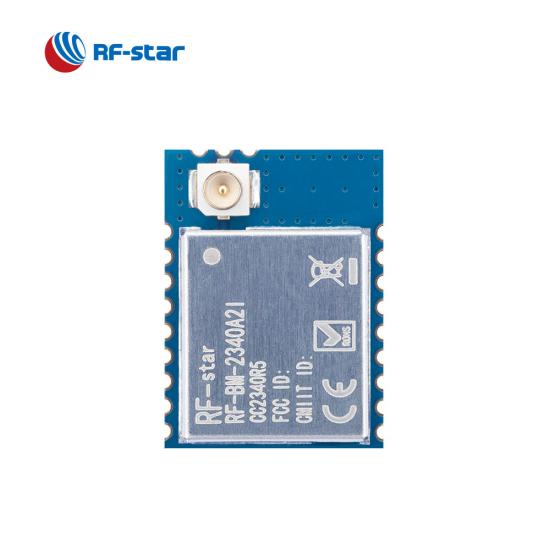

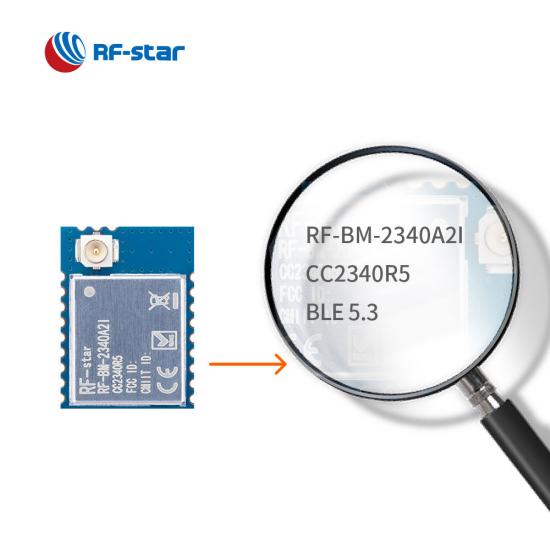

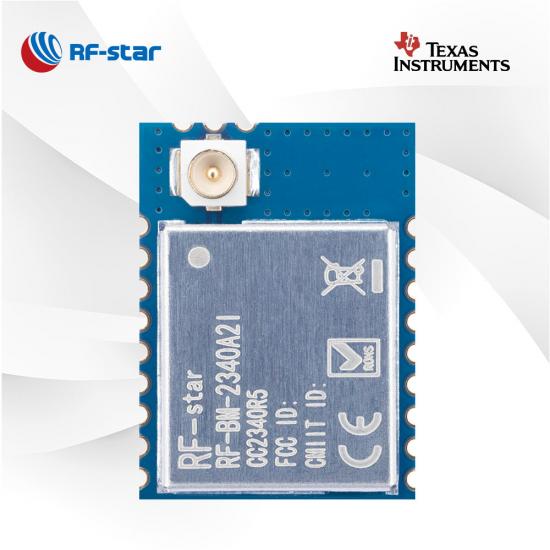

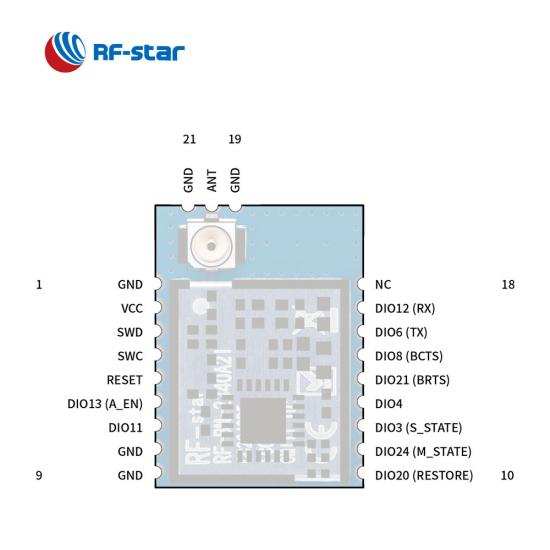

Компактный многопротокольный модуль CC2340R5 RF-BM-2340A2I с IPEX

Многопротокольный модуль RF-BM-2340A2I, встроенный в микросхему CC2340R5 4*4, представляет собой высокопроизводительную версию RF-BM-2340A2 с разъемом IPEX, оснащенную возможной внешней антенной и небольшими размерами, что позволяет удовлетворить требования к компактному размеру и дальности передачи вашего устройства. проект. Прокрутите вниз или отправьте запрос по электронной почте, чтобы получить дополнительную информацию о модуле CC2340R5.

  • P/N:

    RF-BM-2340A2I
  • SoC:

    CC2340R5
  • Процессор:

    48 MHz ARM® Cortex®-M0+
  • Протоколы:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • Рабочая частота:

    2402 MHz ~ 2480 MHz

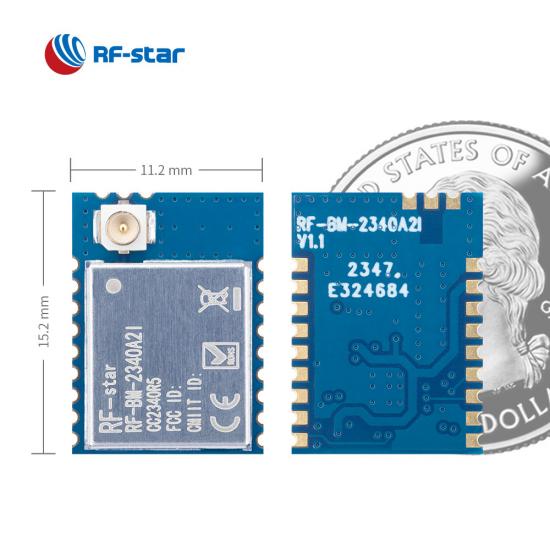

  • Упаковка (мм):

    15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
  • Функции:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), Compact dimension, IPEX connector for several external antennas
  • GPIO:

    12
  • Максимум. Мощность TX:

    +8 dBm
  • Диапазон передачи:

    150 m @ 1M PHY (external PCB antenna), 220 m @ LE Coded PHY (external PCB antenna)

Мультипротокольный модуль RF-BM-2340A2I со встроенной микросхемой CC2340R5, который является новым членом семейства модулей CC2340Rx , мгновенно появляется на публике. Как и RF-BM-2340A2 , RF-BM-2340A2I также является модулем UART Bluetooth LE с 12 доступными портами GPIO, который одновременно поддерживает ZigBee 3.0 , стек SimpleLinkTM TI 15.4 и фирменную систему. Изюминкой является разъем IPEX для расширения большего количества антенн и компактный дизайн (15,2 x 11,2 x 1,7 мм). Благодаря множеству антенн большого размера, богатым интерфейсам периферийных устройств (например, UART, SPI, I2C и т. д.) и низкому энергопотреблению с током в режиме ожидания менее 710 нА, модуль CC2340R5 позволяет быстро создавать портативные продукты и устройства IoT. .

Особенности многопротокольного модуля TI CC2340R5 RF-BM-2340A2I


Многопротокольная емкость

Поддерживая BLE 5.3, ZigBee, стек SimpleLink™ TI 15.4 и собственные протоколы 2,4 ГГц, модули CC2340 подходят для умного дома, систем пожарной безопасности, бытовой электроники и т. д.

Гибкие варианты антенны

Различные режимы радиочастотного вывода модуля RF-BM-2340A2I, такие как RF-контакт ANT с полуотверстием и разъем IPEX, предназначены для приложений на больших расстояниях.

Богатые ресурсы

Как и модули CC2340R5, RF-BM-2340A2I оснащен внутрисистемной программируемой флэш-памятью объемом 512 КБ, достаточным объемом ПЗУ для загрузчика и драйверов объемом 12 КБ и системным ОЗУ (SRAM) со сверхнизкой утечкой объемом 36 КБ.

Высокопроизводительный РФ

Его выходная мощность достигает +8 дБм с температурной компенсацией, а чувствительность приема оптимизирована до -96 дБм для BLE 1 Мбит/с и -102 дБм для BLE Coded PHY 125 кбит/с.

Протокол последовательного порта (UART)

RF-BM-2340A2I оснащен прозрачным протоколом передачи BLE5.0 (протокол последовательного порта) для реализации богатых функций с помощью AT-команд.



- Связанное видео -


Справочный ресурс:

Доступные модули CC2340R5 Bluetooth 5.3 — уже в наличии

Внедрение модуля BLE со сверхнизким энергопотреблением серии CC2340 RF-BM-2340B1

Сравнение модулей Bluetooth LE CC2340

Беспроводная SoC:

  • Процессор ARM ®  Cortex ® - M0+ с тактовой частотой 48 МГц

  • Мощность передачи: до +8 дБм
  • Чувствительность :
    • -96 дБм @ 802.15.4 (2,4 ГГц)

    • -102 дБм @ Bluetooth 5.0 (PHY с кодировкой LE) (125 кбит/с)

  • Память
    • 512 КБ флэш-памяти
    • 12  КБ ПЗУ
    • 36 КБ статической оперативной памяти
  • Скорость передачи данных

    • ЛЕ 1М ФИЗ
    • ЛЕ 2М ФИЗ
    • LE-кодированный PHY (дальний радиус действия)



Протоколы:

  • Bluetooth 5.3 с низким энергопотреблением

  • Зигби 3.0

  • Собственный

  • Bluetooth Mesh (узел с низким энергопотреблением)

  • SimpleLink TM TI 15.4-стек


Рабочий диапазон:

  • Диапазон напряжения питания 1,8 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.


Богатая периферия:

  • АЦП
  • УАРТ
  • СПИ
  • я 2 С
  • РТЦ
Многопротокольные модули серии TI SimpleLink CC2340
номер части RF-BM-2340B1 РФ-БМ-2340Б1И РФ-БМ-2340А2 РФ-БМ-2340А2 И RF-BM-2340C2
Фото RF-BM-2340B1 CC2340R5 Модуль BLE
RF-BM-2340B1I CC2340R5 Модуль BLE
RF-BM-2340A2 CC2340R5 Модуль BLE
RF-BM-2340A2I CC2340R5 Модуль BLE
RF-BM-2340C2 CC2340R5 Модуль BLE
IC CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Основной 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+
Антенна печатная плата IPEX/интерфейс с полуотверстием ИПЕКС IPEX/интерфейс с полуотверстием Интерфейс чип/полуотверстие
БАРАН 36 КБ 36 КБ 36 КБ 36 КБ 36 КБ
Вспышка 512 КБ 512 КБ 512 КБ 512 КБ 512 КБ
Протоколы BLE5.3, ZigBee, стек SimpleLink™ TI 15.4, собственные системы BLE5.3, ZigBee, стек SimpleLink™ TI 15.4, собственные системы BLE5.3, ZigBee, стек SimpleLink™ TI 15.4, собственные системы BLE5.3, ZigBee, стек SimpleLink™ TI 15.4, собственные системы BLE5.3, ZigBee, стек SimpleLink™ TI 15.4, собственные системы
Источник питания 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В.
Частота 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц
Макс. Мощность передачи +8 дБм +8 дБм +8 дБм +8 дБм +8 дБм
Получение чувствительности

–102 дБм для 125 кбит/с с кодировкой LE PHY
–96,5 дБм для BLE 1 Мбит/с

–102 дБм для 125 кбит/с с кодировкой LE PHY
–96,5 дБм для BLE 1 Мбит/с
–102 дБм для 125 кбит/с с кодировкой LE PHY
–96,5 дБм для BLE 1 Мбит/с
–102 дБм для 125 кбит/с с кодировкой LE PHY
–96,5 дБм для BLE 1 Мбит/с
–102 дБм для 125 кбит/с с кодировкой LE PHY
–96,5 дБм для BLE 1 Мбит/с
GPIO 24 24 12 12 12
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 130 м @ 1M PHY 180 м @ PHY с кодировкой LE


150 м @ 1M PHY (внешняя антенна на печатной плате) 220 м @ PHY с кодировкой LE (внешняя антенна на печатной плате)  130 м @ 1M PHY 180 м @ PHY с кодировкой LE


150 м @ 1M PHY (внешняя антенна на печатной плате) 220 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 50 м при 1 м PHY

80 м при кодировании LE PHY

Размер (мм) 22,0 х 15,55 х 2,1 22,0 х 15,55 х 2,1 16,6 х 11,2  х 2,1 15,2 х  11,2  х 2,1 8,0 х  8,0  х 1,82
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
ОТА
Bluetooth-сетка
Дальняя дистанция
Физический уровень 2 Мбит/с
AoA/AoD SDK находится в стадии планирования SDK находится в стадии планирования SDK находится в стадии планирования SDK находится в стадии планирования SDK находится в стадии планирования
UART-протокол БЛЕ√ БЛЕ√ БЛЕ√ БЛЕ√ БЛЕ√
Приложение Медицинское оборудование, ESL Медицинское оборудование, ESL Медицинское оборудование, ESL Медицинское оборудование, ESL Медицинское оборудование, ESL
