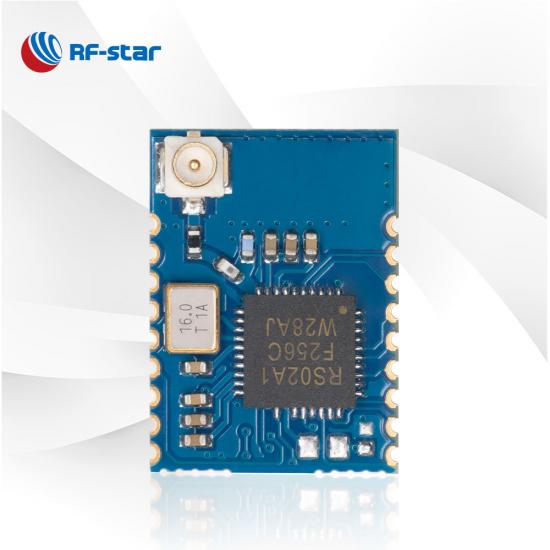

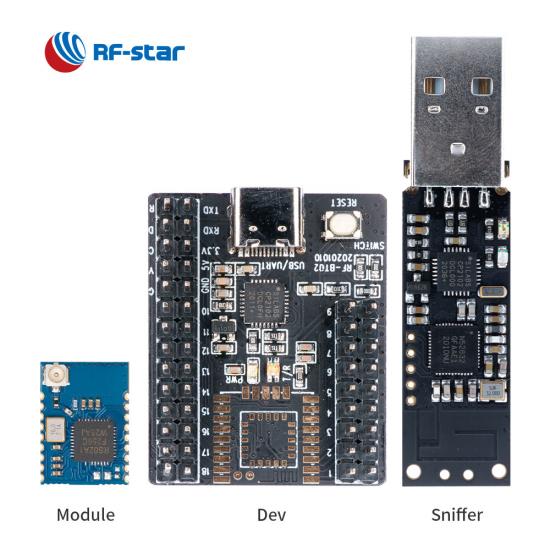

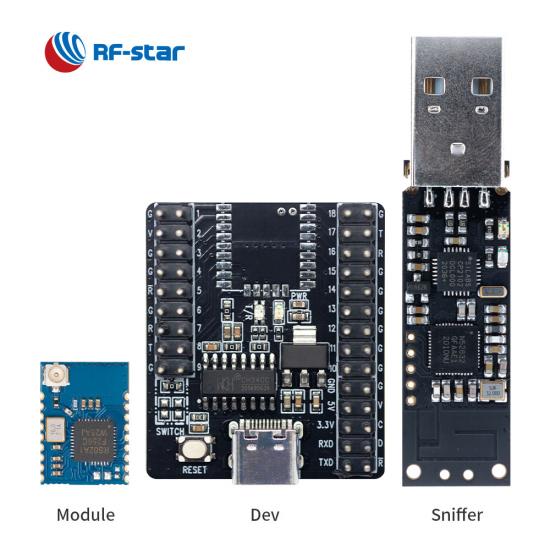

Модуль BLE 5.0 SoC RS02A1-A с низким энергопотреблением на большие расстояния RSBRS02AI

RSBRS02AI — это модуль Bluetooth с низким энергопотреблением, разработанный для экономичных и высокопроизводительных приложений с более высокими требованиями к антенне. Этот модуль поддерживает 7816 T-0 и инфракрасные периферийные устройства. Начните разработку продукта с модуля RSBRS02AI BLE5.0.

  • P/N:

    RSBRS02AI
  • SoC:

    RS02A1-A
  • Процессор:

    ARM Cortex-M0+ @ 48 MHz
  • Протоколы:

    Bluetooth 5.0 low energy
  • Рабочая частота:

    2402 MHz ~ 2480 MHz
  • Упаковка (мм):

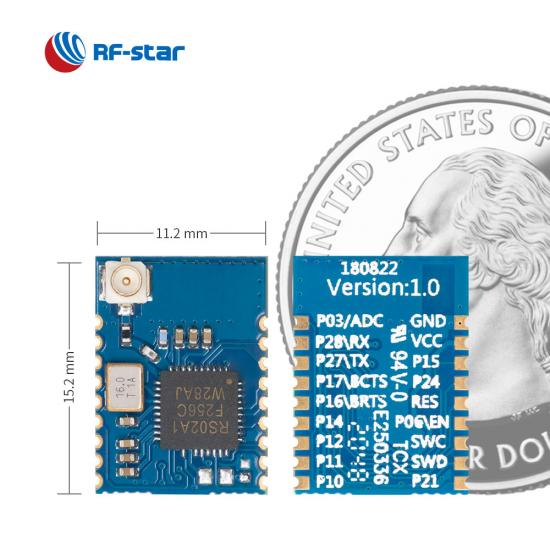

    15.2 × 11.2 × 1.5, half-hole, 1.27 pitch, 18-pin
  • Функции:

    7816 T-0, infra-red, 2 Mbps data rate
  • GPIO:

    13
  • Максимум. Мощность TX:

    +7 dBm
  • Диапазон передачи:

    150 m

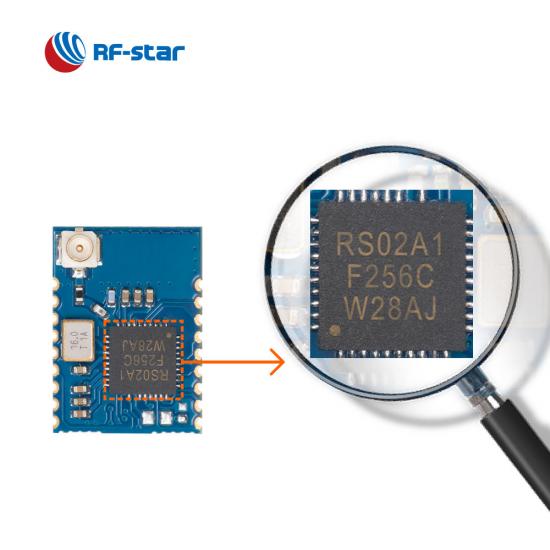

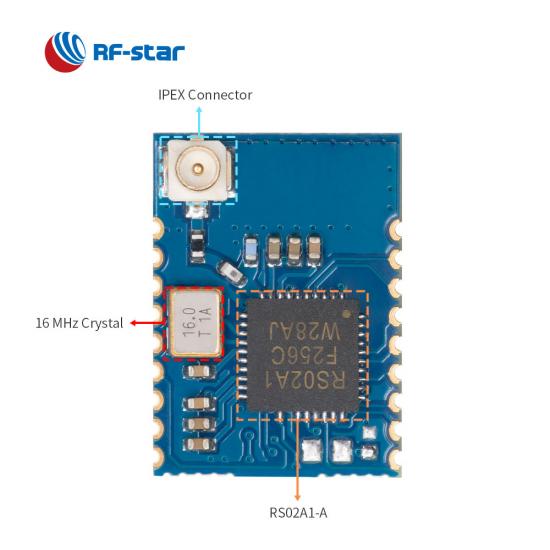

RSBRS02AI — это одномодовый модуль Bluetooth LE 5.0 на базе SoC RF-star RS02A1-A . Он отличается компактными размерами, хорошим шумоподавлением, лучшей чувствительностью, большой дальностью передачи, высокой надежностью и низкими затратами. Модуль включает в себя кварцевый резонатор 16 МГц, согласующий радиочастотный фильтр, фильтр питания и разъем IPEX для расширения возможностей антенны. Многочисленные цифровые периферийные устройства и интерфейсы RSBRS02AI , такие как SPI, АЦП, ШИМ, инфракрасный порт, 7816 T-0, I²C и I²S, позволяют применять его во многих приложениях. RSBRS02AI по выводам совместим с RSBRS02AA .


Модуль BLE 5.0 SoC RS02A1-A


-  Протокол прозрачной передачи  (мост)  и протокол прямого управления -

· Несколько ролей: мастер, слейв, мастер-слейв, Маяк

· Функция мультисоединения: до 5 салонов и 1 мастер

· Макс. прозрачная скорость передачи: до 45,6 кБ/с

· Скорость передачи данных: 1 Мбит/с, 2 Мбит/с

· Особенности: OTA, Observer

· UUID специальной службы

· Сопряжение

RSBRS02AI поддерживает роли главного, подчиненного, главного-подчиненного и маяка.

Беспроводная система-на-кристалле:


  • Процессор ARM® Cortex®-M0+, 48 МГц
  • Мощность передачи: от -20 дБм до +5 дБм
  • Чувствительность: -95 дБм при 1 Мбит/с
  • Память
    • -256 КБ флэш-памяти
    • -32 КБ SRAM
  • Скорость передачи данных: 1 Мбит/с, 2 Мбит/с


Поддерживаемые протоколы:


  • Bluetooth 5.0 с низким энергопотреблением
  • Bluetooth 4.2 с низким энергопотреблением


Потребление тока:


  • 6,94 мкА в спящем режиме
  • 64,0 мкА при цикле передачи 200 мс (включено внутреннее подтягивание EN)
  • 95,83 мкА при цикле подключения 100 мс (включено внутреннее подтягивание EN)

Рабочий диапазон:


  • Диапазон напряжения питания 1,8 В ~ 3,6 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.


Богатая периферия:


  • 13 GPIO.
  • 2 UART с аппаратным управлением потоком данных
  • 2 SPI с возможностью настройки главного/подчиненного
  • 2 порта I²C с возможностью настройки главного/подчиненного устройства
  • I²S
  • 7816 Главный интерфейс T-0
  • Интерфейс клавиатуры
  • Инфракрасный генератор
  • ШИМ
  • 10-битный АЦП
  • Датчик температуры
  • прямой доступ к памяти




Бытовые модули BLE на базе микросхем
номер части РСБРС02АБР-01 RSBRS02ABRI РСБ РС02АБР RSBRS02AI Р SBRS02AA
Фото РСБРС02АБР-01 RSBRS02ABRI RSBRS02ABRI RSBRS02AI РСБРС02АА
IC РС02А1-Б РС02А1-Б РС02А1-Б РС02А1-А РС02А1-А
Основной 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+
Антенна печатная плата ИПЕКС печатная плата ИПЕКС печатная плата
БАРАН 36 КБ + 4 КБ 36 КБ + 4 КБ 36 КБ + 4 КБ 32 КБ 32 КБ
Вспышка 256 КБ 256 КБ 256 КБ 256 КБ 256 КБ
Протоколы БЛЕ5.0, БЛЕ 2М ФИЗ БЛЕ5.0, БЛЕ 2М ФИЗ БЛЕ5.0, БЛЕ 2М ФИЗ БЛЕ5.0, БЛЕ 2М ФИЗ БЛЕ5.0, БЛЕ 2М ФИЗ
Источник питания 2,3 В ~ 3,6 В, рекомендуется до 3,3 В. 2,3 В ~ 3,6 В, рекомендуется до 3,3 В. 2,3 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц
Макс. Мощность передачи +5 дБм +5 дБм +5 дБм +7 дБм +7 дБм
Получение чувствительности -94 дБм при 1 Мбит/с BLE -94 дБм при 1 Мбит/с BLE -94 дБм при 1 Мбит/с BLE -95 дБм при 1 Мбит/с BLE -95 дБм при 1 Мбит/с BLE
GPIO 11 11 11 13 13
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 110 м 140 м (внешняя антенна на печатной плате) 110 м 160 м (внешняя антенна на печатной плате) 120 м
Размер (мм) 15,2 х 11,2 х 2,0 15,2 х 11,2 х 2,3 15,2 х 11,2 х 1,8 15,2 х 11,2 х 2,1 15,2 х 11,2 х 1,7
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
ОТА
сетка × × × × ×
Дальняя дистанция × × × × ×
Физический уровень 2 Мбит/с
AoA/AoD × × × × ×
Протокол UART Раб Раб Раб Главный-подчиненный одновременно Главный-подчиненный одновременно
Функции Малый размер, высокая прозрачная скорость передачи Возможно подключение внешней антенны, поддержка OTA, компактный размер. Малый размер, высокая прозрачная скорость передачи Возможно подключение внешней антенны, поддержка OTA, компактный размер. Поддержка режима прямого управления, простота в использовании
