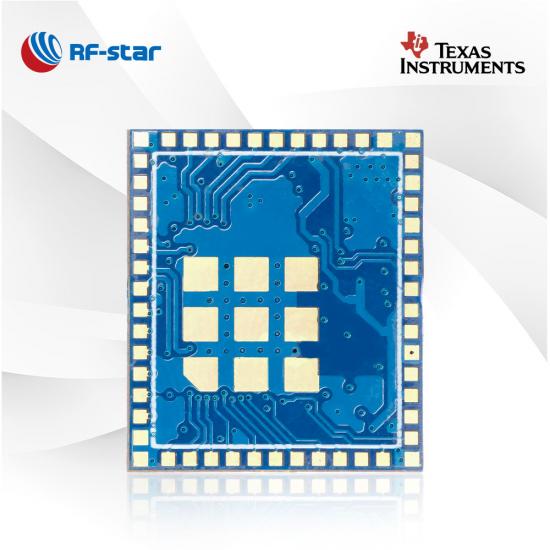

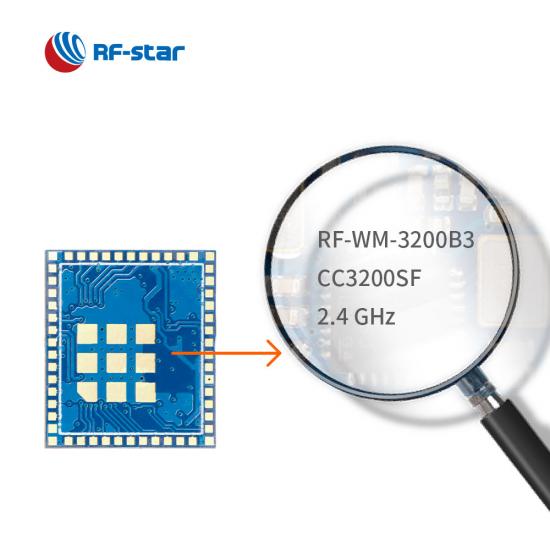

Модуль RF-WM-3200B3 WLAN/Wi-Fi с низким потреблением 2.4G CC3200

Модуль Wi-Fi RF-WM-3200B3 предназначен для интеллектуальных приложений IoT. Он совместим по схеме «2 контакта» с TI CC3200MOD. Компактный размер и высокая степень интеграции делают модуль Wlan популярным среди приложений с высокими требованиями.

  • P/N:

    RF-WM-3200B3
  • SoC:

    CC3200
  • Процессор:

    ARM® Cortex™-M4 at 80 MHz
  • Протоколы:

    Wi-Fi 2.4 GHz
  • Рабочая частота:

    2412 MHz ~ 2472 MHz

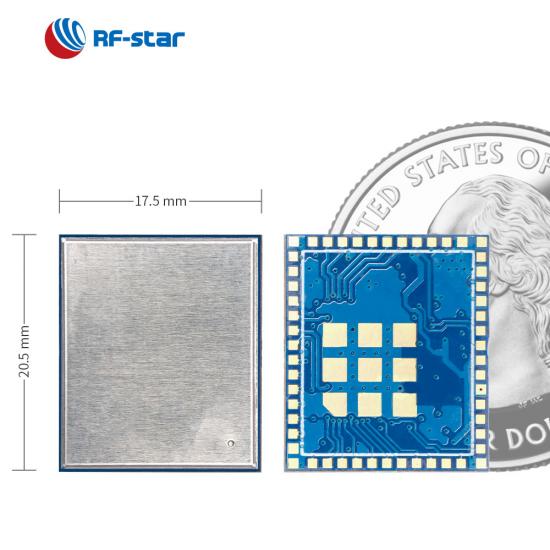

  • Упаковка (мм):

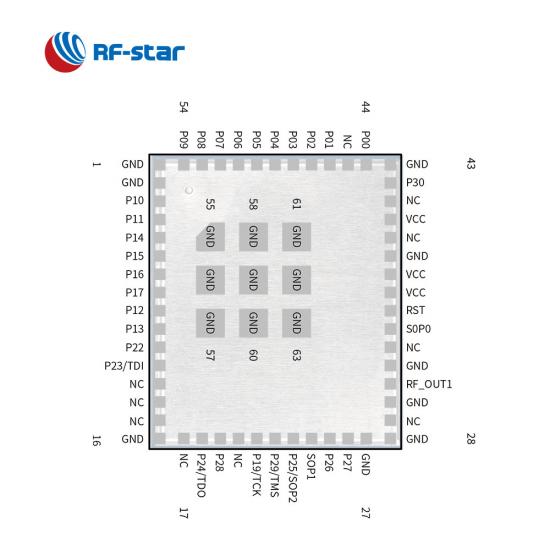

    20.5 × 17.5 × 2.5, 1.27 pitch, 63-pin
  • Функции:

    802.11bgn, IPv4, 2 secure sockets, 1 STA
  • GPIO:

    27
  • Максимум. Мощность TX:

    +17 dBm (11 Mbps @ CCK)
  • Диапазон передачи:

    300 m

WiFi- модуль RF -WM-3200B3 разработан на базе беспроводной SoC TI SimpleLink CC3200 со встроенным высокопроизводительным микроконтроллером ARM® Cortex™-M4. Модуль объединяет кристаллы, флэш-память на 1 МБ и фильтр. Высокая степень интеграции позволяет заказчику разработать целое приложение с помощью этого единственного модуля и сэкономить место на печатной плате. Этот модуль поддерживает режим AP (точки доступа) , режим STA (станции) и режим Wi-Fi Direct , а также может работать с подсистемами, включая радио 802.11 b/g/n, основной диапазон и MAC, с мощным криптографическим механизмом для быстрого, безопасные интернет-соединения с 256-битным шифрованием. Модуль Wlan можно применять для обеспечения личной и корпоративной безопасности WPA2, а также WPS 2.0. Его стеки TCP/IP и TLS/SSL, HTTP-сервер и несколько интернет-протоколов позволяют модулю работать с широким спектром приложений.


Особенности модуля CC3200 WLAN/Wi-Fi RF-WM-3200B3


- Приложения -

·  Многопараметрический монитор пациента

·  Системы телемедицины

·  Камера с низким энергопотреблением

·  Системы отопления, вентиляции и кондиционирования

· Термостат

·  Автоматизация производства

Применение модуля CC3200 WLAN/Wi-Fi RF-WM-3200B3

Беспроводная SoC:

  • Процессор ARM ®  Cortex ® -M4 с тактовой частотой 80 МГц
  • Мощность передачи:
    • +17 дБм (IEEE 802.11 B, 11 Мбит/с @ CCK)
    • + 13 дБм (IEEE 802.11 G, 54 Мбит/с @ OFDM)
    • + 12 дБм (IEEE 802.11 N, HT20 @ MCS7)
  • Чувствительность :
    • -80 дБм (IEEE 802.11 B, 11 Мбит/с @ CCK)
    • -69 дБм (IEEE 802.11 G, 54 Мбит/с @ OFDM)
    • -67 дБм (IEEE 802.11 N, HT20 @ MCS7)
  • Память
    • 1 МБ флэш-памяти
    • 256 КБ ОЗУ
  • Пропускная способность приложения  :
    • UDP: 16 Мбит/с
    • TCP: 13 Мбит/с
  • Безопасность :
    • AES, DES и 3DES
    • SHA2 и MD5
    • CRC и контрольная сумма


Подсистема процессора сети Wi -Fi :

  • Благодаря Wi-Fi Интернету на чипе TM
  • Выделенный ARM MCU
    • Полностью разгружает Wi-Fi и интернет-протокол с микроконтроллера приложения.
  • Wi-Fi и интернет-протоколы в ПЗУ
  • Радио 802.11 b/g/n, основной диапазон, контроль доступа к среде (MAC), драйвер Wi-Fi и соискатель
  • стек TCP/IP
    • Стандартные API-интерфейсы сокетов BSD
    • 8 одновременных TCP или UDP-сокетов
    • 2 одновременных сокета TLS и SSL
  • Мощный криптографический механизм для быстрого и безопасного подключения к Wi-Fi и Интернету с 256-битным шифрованием AES для соединений TIS и SSL.
  •  Режимы станции, точки доступа и Wi-Fi Direct®
  • WPA2 личная и корпоративная безопасность
  • Менеджер подключений SimpleLink для автономных и быстрых подключений Wi-Fi
  • Технология SmartConfig TM  , режим точки доступа и WPS2 для простой и гибкой настройки Wi-Fi.

Рабочий диапазон:

  • Диапазон напряжения питания 2,1 В ~ 3,6 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.
  • Частота : 2412 МГц ~ 2472 МГц


Богатая периферия:

  • Параллельная камера
  • МакАСП
  • I²S
  • С Д/ММС
  • У АРТ
  • СПИ
  • I²C
  • ШИМ
  • АЦП


Модули Wi-Fi серии TI CC32xx
номер части RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
Фото
IC CC3235S CC3235S CC3235SF CC3235SF CC3220SF СС3200 СС3200
Основной 80 МГц ARM® Cortex®-M4 80 МГц ARM® Cortex®-M4 80 МГц ARM® Cortex®-M4 80 МГц ARM® Cortex®-M4 80 МГц ARM® Cortex®-M4 80 МГц ARM® Cortex®-M4 80 МГц ARM® Cortex®-M4
Антенна Подушка Печатная плата/Пэд Подушка Печатная плата/Пэд Чип/IPEX/Пэд Подушка Чип/IPEX/Пэд
БАРАН 256 КБ 256 КБ 256 КБ 256 КБ 256 КБ 256 КБ 256 КБ
Вспышка 4 МБ (встроенный модуль) 4 МБ (встроенный модуль) 1 МБ (встроенная микросхема) 4 МБ (встроенный модуль) 1 МБ (встроенная микросхема) 4 МБ (встроенный модуль) 1 МБ (встроенная микросхема) 4 МБ (встроенный модуль) 1 МБ (встроенный модуль) 1 МБ (встроенный модуль)
Протоколы 802.11 a/b/g/n: 2,4 ГГц и 5 ГГц 802.11 a/b/g/n: 2,4 ГГц и 5 ГГц 802.11 a/b/g/n: 2,4 ГГц и 5 ГГц 802.11 a/b/g/n: 2,4 ГГц и 5 ГГц 802.11 b/g/n: 2,4 ГГц 802.11 b/g/n: 2,4 ГГц 802.11 b/g/n: 2,4 ГГц
Источник питания 2,7 В ~ 3,6 В, рекомендуется до 3,3 В. 2,7 В ~ 3,6 В, рекомендуется до 3,3 В. 2,7 В ~ 3,6 В, рекомендуется до 3,3 В. 2,7 В ~ 3,6 В, рекомендуется до 3,3 В. 2,7 В ~ 3,6 В, рекомендуется до 3,3 В. 2,7 В ~ 3,6 В, рекомендуется до 3,3 В. 2,7 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота Выключение: 1 мкА Гибернация: 4,5 мкА Глубокий сон с низким энергопотреблением (LPDS): 120 мкА В режиме ожидания (MCU в LPDS): 710 мкА Трафик RX (MCU активен): 59 мА Трафик TX (MCU активен): 223 мА Выключение: 1 мкА Гибернация: 4,5 мкА Глубокий сон с низким энергопотреблением (LPDS): 120 мкА В режиме ожидания (MCU в LPDS): 710 мкА Трафик RX (MCU активен): 59 мА Трафик TX (MCU активен): 223 мА Выключение: 1 мкА Гибернация: 4,5 мкА Глубокий сон с низким энергопотреблением (LPDS): 120 мкА В режиме ожидания (MCU в LPDS): 710 мкА Трафик RX (MCU активен): 59 мА Трафик TX (MCU активен): 223 мА Выключение: 1 мкА Гибернация: 4,5 мкА Глубокий сон с низким энергопотреблением (LPDS): 120 мкА В режиме ожидания (MCU в LPDS): 710 мкА Трафик RX (MCU активен): 59 мА Трафик TX (MCU активен): 223 мА Выключение: 1 мкА Гибернация: 4,5 мкА Глубокий сон с низким энергопотреблением (LPDS): 135 мкА В режиме ожидания (MCU в LPDS): 710 мкА Трафик RX (MCU активен): 59 мА Трафик TX (MCU активен): 223 мА Спящий режим: 4,0 мкА Глубокий сон с низким энергопотреблением (LPDS): 250 мкА В режиме ожидания (MCU в LPDS): 825 мкА RX-трафик (MCU активен): 59 мА TX-трафик (MCU активен): 229 мА Спящий режим: 4,0 мкА Глубокий сон с низким энергопотреблением (LPDS): 250 мкА В режиме ожидания (MCU в LPDS): 825 мкА RX-трафик (MCU активен): 59 мА TX-трафик (MCU активен): 229 мА
Макс. Мощность передачи +18,0 дБм при 2,4 ГГц (1 DSSS) +18,1 дБм при 5 ГГц (6 OFDM) +18,0 дБм при 2,4 ГГц (1 DSSS) +18,1 дБм при 5 ГГц (6 OFDM) +18,0 дБм при 2,4 ГГц (1 DSSS) +18,1 дБм при 5 ГГц (6 OFDM) +18,0 дБм при 2,4 ГГц (1 DSSS) +18,1 дБм при 5 ГГц (6 OFDM) +18 дБм при 1 DSSS +14,5 дБм при 54 OFDM +18 дБм при 1 DSSS +14,5 дБм при 54 OFDM +18 дБм при 1 DSSS +14,5 дБм при 54 OFDM
Получение чувствительности -96 дБм при 2,4 ГГц (1 DSSS) -92 дБм при 5 ГГц (6 OFDM) -96 дБм при 2,4 ГГц (1 DSSS) -92 дБм при 5 ГГц (6 OFDM) -96 дБм при 2,4 ГГц (1 DSSS) -92 дБм при 5 ГГц (6 OFDM) -96 дБм при 2,4 ГГц (1 DSSS) -92 дБм при 5 ГГц (6 OFDM) -96 дБм при 1 DSSS -74,0 дБм при 54 OFDM -96 дБм при 1 DSSS -74,0 дБм при 54 OFDM -96 дБм при 1 DSSS -74,0 дБм при 54 OFDM
Безопасность WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, криптосистема: (AES, DES, SHA/MD5, CRC) WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, криптосистема: (AES, DES, SHA/MD5, CRC) WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, криптосистема: (AES, DES, SHA/MD5, CRC) WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, криптосистема: (AES, DES, SHA/MD5, CRC) Персональная и корпоративная безопасность WPA2: WEP, WPA™/WPA2™ PSK, WPA2 Enterprise (802.1x), Crypto Engine: AES, DES, 3DES, SHA2, MD5, CRC и контрольная сумма; Безопасные сокеты (SSLv3, TLS1.0, TLS1.1, TLS1.2) Криптомеханизм: AES, DES и 3DES, SHA2 и MD5, CRC и контрольная сумма. Криптомеханизм: AES, DES и 3DES, SHA2 и MD5, CRC и контрольная сумма.
Периферийное устройство ШИМ, UART, I2S, I2C, SPI, SD, АЦП, 8-битный параллельный интерфейс ШИМ, UART, I2S, I2C, SPI, SD, АЦП, 8-битный параллельный интерфейс ШИМ, UART, I2S, I2C, SPI, SD, АЦП, 8-битный параллельный интерфейс ШИМ, UART, I2S, I2C, SPI, SD, АЦП, 8-битный параллельный интерфейс ШИМ, UART, I2S, I2C, SPI, SD, АЦП, 8-битный параллельный интерфейс ШИМ, McASP, UART, I2S, I2C, SPI, SD/MMC, АЦП, 8-битный параллельный интерфейс камеры ШИМ, McASP, UART, I2S, I2C, SPI, SD/MMC, АЦП, 8-битный параллельный интерфейс камеры
GPIO 27 27 27 27 27 27 27
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃
Диапазон передачи 200 м (внешняя антенна на печатной плате) 150 м 200 м (внешняя антенна на печатной плате) 150 м 100 м (Чип-антенна) 200 м (внешняя антенна на печатной плате) 100 м (Чип-антенна)
Размер (мм) 20,5 х 17,5 х 1,7 25,0 х 20,5 х 2,3 20,5 х 17,5 х 1,7 25 х 20,5 х 2,3 31,0 х 20,0 х 2,3 20,5 х 17,5 х 2,3 31,0 х 20,0 х 2,3
Упаковка ЛГА ЛГА ЛГА ЛГА Полуотверстие с шагом 1,27 мм ЛГА Полуотверстие с шагом 1,27 мм
Функции Двухчастотный Wi-Fi, маломощный 5G, совместимость с TI CC3232MODS Двухчастотный Wi-Fi, малое энергопотребление 5G, совместимость с TI CC3232MODAS Двухчастотный Wi-Fi, малое энергопотребление 5G, совместимость с TI CC3232MODSF Двухчастотный Wi-Fi, малое энергопотребление 5G, совместимость с TI CC3232MODASF Несколько режимов вывода антенны Низкое энергопотребление, совместимость с TI CC3200MOD Низкое энергопотребление, поддержка AT-команд
