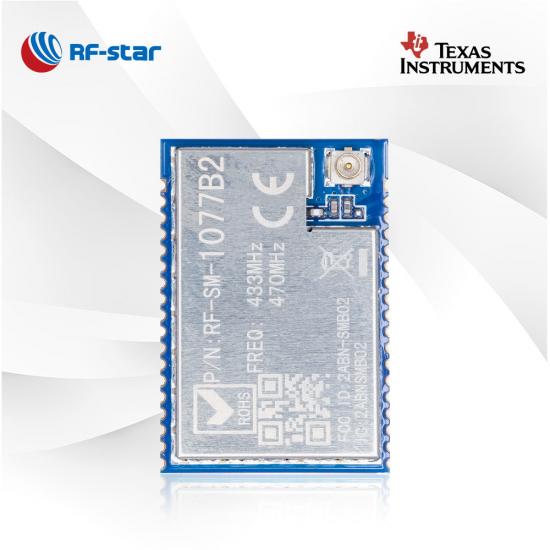

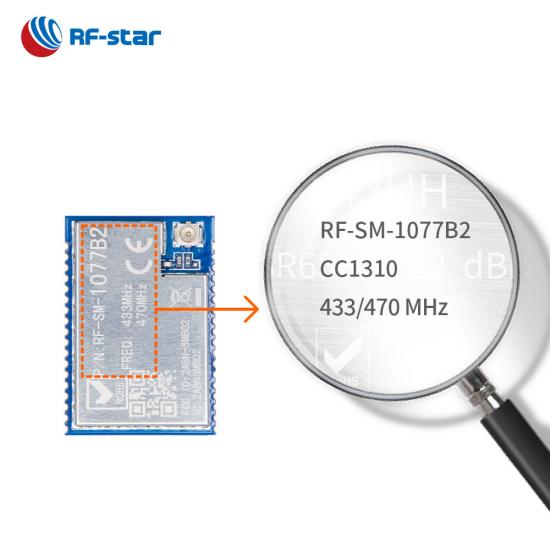

Модуль CC1310 Sub-1G, диапазон 433 МГц и 470 МГц RF-SM-1077B2

  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency

Модуль CC1310 Sub-1G, диапазон 433 МГц и 470 МГц RF-SM-1077B2

RF-SM-1077B2 — это модуль с частотой менее 1 ГГц, работающий на частоте 433 МГц. Модуль Sub-1G предназначен для приложений с питанием, требующих большого радиуса действия и низкого энергопотребления. Он широко используется на рынке сенсорного мониторинга. Выберите передатчик и трансивер CC1310 433 МГц, чтобы упростить работу с устройствами мониторинга.

  • P/N:

    RF-SM-1077B2

  • SoC:

    CC1310

  • Процессор:

    48 MHz Arm® Cortex®-M3

  • Протоколы:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY

  • Рабочая частота:

    431 MHz ~ 527 MHz

  • Упаковка (мм):

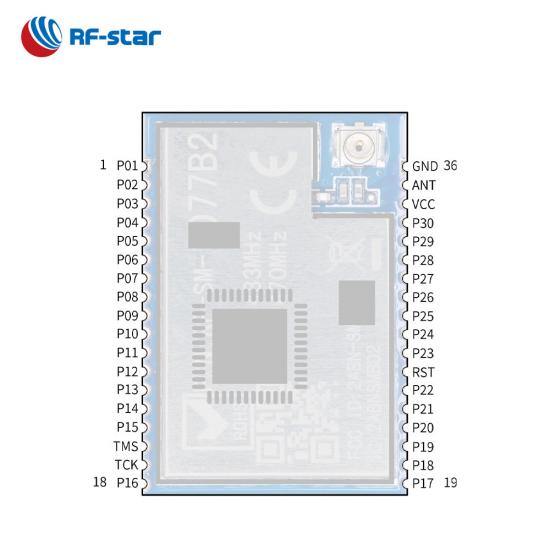

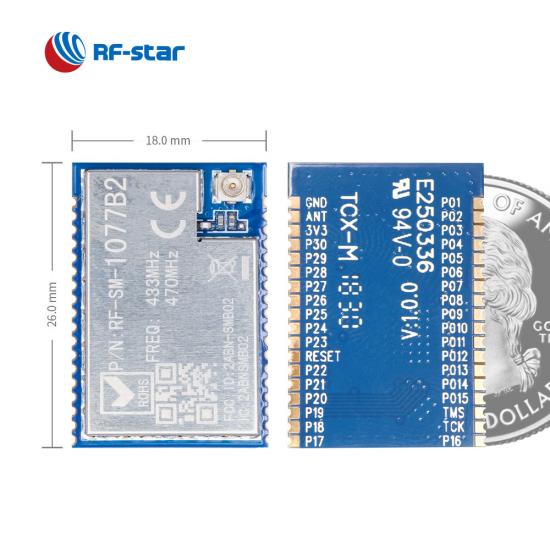

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • Функции:

    All GPIOs are lead out

  • GPIO:

    30

  • Максимум. Мощность TX:

    +15 dBm

  • Диапазон передачи:

    1500 m
Запрос сейчас

RF-SM-1077B2 — беспроводное  устройство Sub-1G.модуль  , поддерживающийрадиочастоту 433 МГц и 470 МГц . Этот модуль приемопередатчика основан на TI CC1310 , а основной процессор Arm® Cortex®-M3 с частотой 48 МГц позволяет ему работать в основном с энергосбережением. Он интегрирован с кристаллом 24,0 МГц, балуном, полосовым фильтром, согласованием антенны, антенным разъемом IPEX и интерфейсом с полуотверстием. Мощность передачи до15 дБмобеспечивает большую зону покрытия передачи. Это также последовательный модуль со множеством настраиваемых параметров. Модуль CC1310 RF-SM-1077B2 — один из лучших вариантов длямаломощных беспроводных систем и приложений с разносом каналов от 50 кГц до 5 МГц.


Модуль CC1310 Sub-1 ГГц RF-SM-1077B2

Мощный процессор

Модуль RF-SM-1077B2 Sub-1G предназначен для гибкого радиочастотного приемопередатчика с очень низким энергопотреблением и мощным микроконтроллером ARM® Cortex®-M3 с частотой 48 МГц.

Непрерывная частота

Для рабочей частоты от 431 МГц до 527 МГц могут встречаться центральные частоты: 433 МГц, 470 МГц и 500 МГц.

Гибкие режимы радиочастотного выхода

Как и RF-SM-1077B1, RF-SM-1077B2 имеет два режима радиочастотного выхода, включая антенный разъем IPEX и радиочастотный интерфейс с полуотверстием.

Богатая периферия

Все цифровые периферийные контакты могут быть подключены к любому GPIO, и доступны эти интерфейсы, включая ADC, UART, SPI, I2C, I2S, RTC.


  Протокол UART

  Изменение радиочастоты: 33 МГц, 470 МГц, 500 МГц.

  Изменение скорости передачи данных: 625 бит/с, 50 ​​Кбит/с, 200

  Кбит/с.



· Установите параметры: мощность передачи, скорость передачи данных, канал.

· Запрос RSSI и MAC-адреса

· Включен сбор данных АЦП

· Частота: 433 МГц, 470 МГц, 500 МГц

Характеристики модуля CC1310 sub-1G RF-SM-1077B2

Справочный ресурс:

Модуль сверхмалого энергопотребления с частотой до 1 ГГц RF-SM-1277B1/B2



Беспроводная SoC:


  • Процессор ARM®  Cortex® - M3 48 МГц
  • Мощность передачи: до +15 дБм
  • Чувствительность :
    • -124 дБм в режиме дальнего действия
    • -110 дБм при 50 кбит/с
  • Память
    • 128 КБ флэш-памяти
    • 8  КБ SRAM
  • Скорость передачи данных:
    • 625 бит/с
    • 50 кбит/с
    • 2 00 кбит/с



Функции:


  • Охранник ES-128
  • 30 GPIO

Рабочий диапазон:


  • Диапазон напряжения питания 1,8 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.
  • Частота : 431 МГц ~ 527 МГц



Богатая периферия:


  • АЦП
  • УАРТ
  • СПИ
  • I²C
  • I²S
  • РТК


Сертификаты :


  • CE
  • ОХС _
  • р каждый


Модули Sub-1G серии TI CC131x
номер части RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Фото подлежит уточнению
IC СС1352П7 СС1352П СС1352Р CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Основной ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц
Антенна ИПЕКС Полуотверстие интерфейса ИПЕКС IPEX/интерфейс с полуотверстием IPEX/интерфейс с полуотверстием печатная плата Полуотверстие интерфейса печатная плата IPEX/интерфейс с полуотверстием IPEX/интерфейс с полуотверстием
БАРАН 152 КБ 88 КБ 88 КБ 88 КБ 88 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ
Вспышка 704 КБ 352 КБ 352 КБ 352 КБ 352 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ
Протоколы Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) IEEE 802.15.4g, интеллектуальные объекты с поддержкой IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (режим T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, собственные системы, стек SimpleLink™ TI 15.4 ( Суб-1 ГГц) IEEE 802.15.4g, интеллектуальные объекты с поддержкой IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (режим T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, собственные системы, стек SimpleLink™ TI 15.4 ( Суб-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц)
Источник питания 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота 800 МГц ~ 928 МГц, 2,4 ГГц 800 МГц ~ 928 МГц, 2,4 ГГц 800 МГц ~ 928 МГц, 2,4 ГГц 431 МГц ~ 527 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 431 МГц ~ 527 МГц 779 МГц ~ 930 МГц
Макс. Мощность передачи +20 дБм +20 дБм +14 дБм при частоте ниже 1 ГГц +5 дБм при 2,4 ГГц +13 дБм +14 дБм +14 дБм +14 дБм +14 дБм +15 дБм +14 дБм
Получение чувствительности –121 дБм @Sub-1G (режим дальнего действия) –110 дБм @ 50 Кбит/с Sub-1G –104 дБм @125 Кбит/с LE-кодированный PHY –121 дБм @Sub-1G (режим дальнего действия) –110 дБм @Sub-1G (50 Кбит/с) –105 дБм @125 кбит/с LE-кодированный PHY –121 дБм @Sub G (режим дальнего действия) –110 дБм @Sub G (50 Кбит/с) –105 дБм @125 кбит/с LE-кодированный PHY –121 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –121 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с)
GPIO 23 23 28 30 30 12 7 8 30 30
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 180 м @ 1M PHY (внешняя антенна на печатной плате) 230 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна на клеевом стержне) 1400 м @ Sub-1G (внешняя антенна на клеевом стержне) 120 м @ 1M PHY (внешняя антенна на печатной плате) 180 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 900 м @ 802.15.4 (внешняя антенна на клеевом стержне) 900 м @ Sub-1G (внешняя антенна на клеевом стержне) 1000 м (внешняя клеевая антенна) 1000 м (внешняя клеевая антенна) 720 м 1000 м (внешняя клеевая антенна) 720 м 1000 м (внешняя клеевая антенна) 1000 м (внешняя клеевая антенна)
Размер (мм) 25,0 х 16,4 х 2,2 26,5 х 16,8 х 2,2 26,0 х 18,0 х 2,3 26,0 х 18,0 х 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 х 18,0 х 2,3 26,0 х 18,0 х 2,3
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
Функции Беспроводной M-Bus, сбор энергии Умное сельское хозяйство, сенсорное управление Интеллектуальная сеть, промышленный мониторинг и контроль Поддержка цифрового мультиметра, более длинный диапазон передачи Поддержка цифрового мультиметра, более длинный диапазон передачи Встроенная антенна на печатной плате Сверхмалые размеры, подходят для внешних антенн Заглушки для удобного встраивания Увеличенный диапазон передачи Увеличенный диапазон передачи
