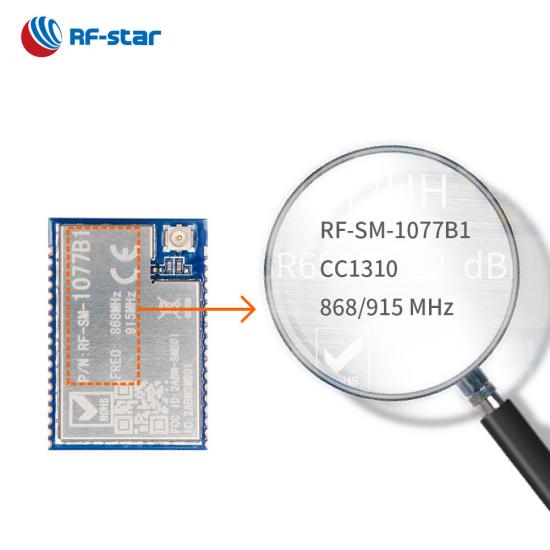

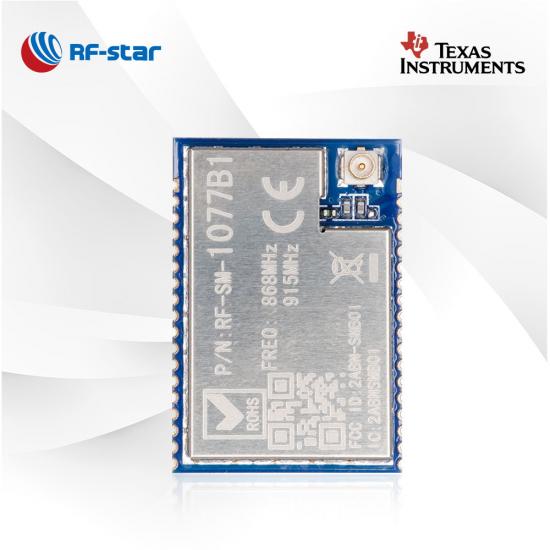

Модуль CC1310 Sub-1G с поддержкой 868 МГц и 915 МГц RF-SM-1077B1

RF-SM-1077B1 — это модуль CC1310, работающий на частоте ниже 1 ГГц и поддерживающий частоты 868 МГц и 915 МГц. Модуль Sub-1G предназначен для приложений с большим радиусом действия и низким энергопотреблением. Он широко используется на рынке сенсорного мониторинга. Выберите трансивер и передатчик RF-SM-1077B1 868–915 МГц, чтобы упростить работу ваших конечных устройств.

  • P/N:

    RF-SM-1077B1
  • SoC:

    CC1310
  • Процессор:

    48 MHz Arm® Cortex®-M3
  • Протоколы:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY
  • Рабочая частота:

    718 MHz ~ 878 MHz, 861 MHz ~ 1054 MHz
  • Упаковка (мм):

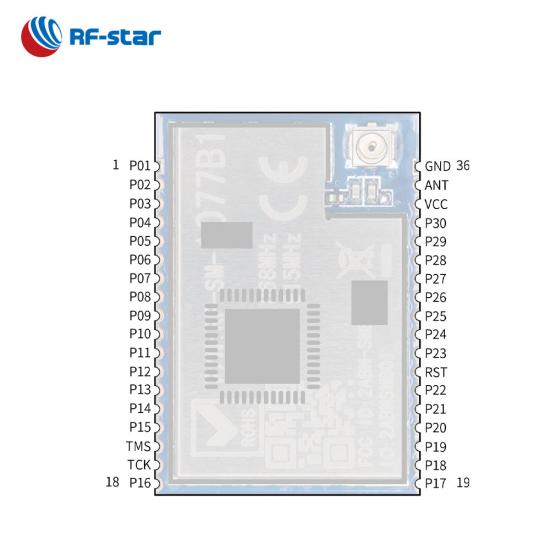

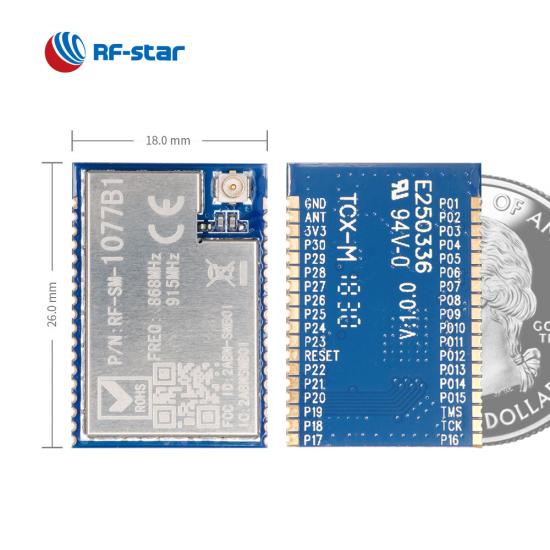

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin
  • Функции:

    All GPIOs are lead out
  • GPIO:

    30
  • Максимум. Мощность TX:

    +14 dBm
  • Диапазон передачи:

    1500 m

RF-SM-1077B1 — это модуль передатчика и приемника 868–915 МГц  . Этот модуль суб-1G основан на TI CC1310 , а основной процессор Arm® Cortex®-M3 с тактовой частотой 48 МГц позволяет модулю передавать данные со сверхнизким энергопотреблением. Он интегрирован с кристаллом 24,0 МГц, балуном, полосовым фильтром, согласованием антенны, антенным разъемом IPEX и интерфейсом с полуотверстием. Мощность передачи составляет до 14 дБм по протоколу RF-star, что позволяет модулю достигать более длительного покрытия передачи, что позволяет адаптировать его для беспроводных систем сигнализации и безопасности, приложений для сбора энергии, интеллектуальных сетей, автоматического считывания показаний счетчиков и т. д.


Модуль CC1310 Sub-1 ГГц с поддержкой частоты от 790 МГц до 930 МГц RF-SM-1077B1

Мощный процессор

Модуль RF-SM-1077B1 Sub-1G, основанный на TI CC1310, предназначен для гибкого радиочастотного приемопередатчика с очень низким энергопотреблением и мощным микроконтроллером ARM® Cortex®-M3 с частотой 48 МГц.

Непрерывная частота

Для рабочей частоты от 790 МГц до 930 МГц могут встречаться центральные частоты: 868 МГц, 915 МГц и 920 МГц.

Протокол UART

Измените радиочастоту: 868 МГц, 915 МГц и 920 МГц. Измените скорость передачи данных: 625 бит/с, 50 ​​Кбит/с, 200 Кбит/с.

Богатая периферия

Все цифровые периферийные контакты могут быть подключены к любому GPIO, и доступны эти интерфейсы, включая ADC, UART, SPI, I2C, I2S, RTC.

Гибкие режимы радиочастотного выхода

В соответствии с вашим проектом вы можете выбрать либо антенный разъем IPEX, либо RF-контакт с полуотверстием.




· Установите параметры: мощность передачи, скорость передачи данных, канал.

· Запрос RSSI и MAC-адреса

· Включен сбор данных АЦП

· Частота: 868  МГц, 915 МГц и 920 МГц.

Характеристики модуля CC1310 sub-1G

Беспроводная SoC:


  • Процессор ARM®  Cortex® - M3 48 МГц
  • Мощность передачи: до +14 дБм
  • Чувствительность :
    • -124 дБм в режиме дальнего действия
    • -110 дБм при 50 кбит/с
  • Память
    • 128 КБ флэш-памяти
    • 8  КБ SRAM
  • Скорость передачи данных:
    • 625 бит/с
    • 50 кбит/с
    • 2 00 кбит/с

Функции:


  • Охранник ES-128
  • 30 GPIO


Рабочий диапазон:


  • Диапазон напряжения питания 1,8 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.
  • Частота : 718–878 МГц, 861–1054 МГц


Богатая периферия:


  • АЦП
  • УАРТ
  • СПИ
  • I²C
  • I²S
  • РТК


Сертификаты :


  • CE
  • ОХС _
  • р каждый
Модули Sub-1G серии TI CC131x
номер части RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Фото подлежит уточнению
IC СС1352П7 СС1352П СС1352Р CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Основной ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц
Антенна ИПЕКС Полуотверстие интерфейса ИПЕКС IPEX/интерфейс с полуотверстием IPEX/интерфейс с полуотверстием печатная плата Полуотверстие интерфейса печатная плата IPEX/интерфейс с полуотверстием IPEX/интерфейс с полуотверстием
БАРАН 152 КБ 88 КБ 88 КБ 88 КБ 88 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ
Вспышка 704 КБ 352 КБ 352 КБ 352 КБ 352 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ
Протоколы Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) IEEE 802.15.4g, интеллектуальные объекты с поддержкой IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (режим T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, собственные системы, стек SimpleLink™ TI 15.4 ( Суб-1 ГГц) IEEE 802.15.4g, интеллектуальные объекты с поддержкой IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (режим T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, собственные системы, стек SimpleLink™ TI 15.4 ( Суб-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц)
Источник питания 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота 800 МГц ~ 928 МГц, 2,4 ГГц 800 МГц ~ 928 МГц, 2,4 ГГц 800 МГц ~ 928 МГц, 2,4 ГГц 431 МГц ~ 527 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 431 МГц ~ 527 МГц 779 МГц ~ 930 МГц
Макс. Мощность передачи +20 дБм +20 дБм +14 дБм при частоте ниже 1 ГГц +5 дБм при 2,4 ГГц +13 дБм +14 дБм +14 дБм +14 дБм +14 дБм +15 дБм +14 дБм
Получение чувствительности –121 дБм @Sub-1G (режим дальнего действия) –110 дБм @ 50 Кбит/с Sub-1G –104 дБм @125 Кбит/с LE-кодированный PHY –121 дБм @Sub-1G (режим дальнего действия) –110 дБм @Sub-1G (50 Кбит/с) –105 дБм @125 кбит/с LE-кодированный PHY –121 дБм @Sub G (режим дальнего действия) –110 дБм @Sub G (50 Кбит/с) –105 дБм @125 кбит/с LE-кодированный PHY –121 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –121 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с)
GPIO 23 23 28 30 30 12 7 8 30 30
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 180 м @ 1M PHY (внешняя антенна на печатной плате) 230 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна на клеевом стержне) 1400 м @ Sub-1G (внешняя антенна на клеевом стержне) 120 м @ 1M PHY (внешняя антенна на печатной плате) 180 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 900 м @ 802.15.4 (внешняя антенна на клеевом стержне) 900 м @ Sub-1G (внешняя антенна на клеевом стержне) 1000 м (внешняя клеевая антенна) 1000 м (внешняя клеевая антенна) 720 м 1000 м (внешняя клеевая антенна) 720 м 1000 м (внешняя клеевая антенна) 1000 м (внешняя клеевая антенна)
Размер (мм) 25,0 х 16,4 х 2,2 26,5 х 16,8 х 2,2 26,0 х 18,0 х 2,3 26,0 х 18,0 х 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 х 18,0 х 2,3 26,0 х 18,0 х 2,3
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
Функции Беспроводной M-Bus, сбор энергии Умное сельское хозяйство, сенсорное управление Интеллектуальная сеть, промышленный мониторинг и контроль Поддержка цифрового мультиметра, более длинный диапазон передачи Поддержка цифрового мультиметра, более длинный диапазон передачи Встроенная антенна на печатной плате Сверхмалые размеры, подходят для внешних антенн Заглушки для удобного встраивания Увеличенный диапазон передачи Увеличенный диапазон передачи
