Модуль BLE5.0 с низким энергопотреблением Модуль UART nRF52810 RF-BM-ND04C

  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C
  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C
  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C
  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C
  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C

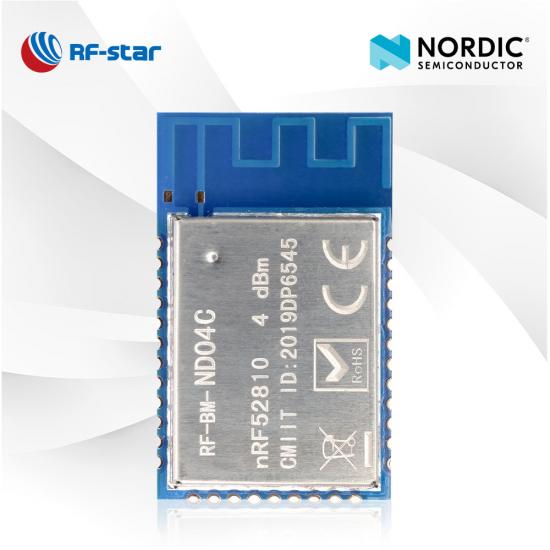

Модуль BLE5.0 с низким энергопотреблением Модуль UART nRF52810 RF-BM-ND04C

RF-BM-ND04C — это модуль Bluetooth 5.0 с низким энергопотреблением, разработанный с учетом требований высокой надежности и производительности, предъявляемых к продуктам Интернета вещей с батарейным питанием. Это идеальный модуль для приложений с менее сложным использованием. Начните разработку продукта с модуля RF-BM-ND04C nRF52810 BLE.

  • P/N:

    RF-BM-ND04C

  • Товарный запас:

    1000

  • SoC:

    nRF52810

  • Процессор:

    32-bit ARM® Cortex®-M4 64 MHz

  • Протоколы:

    Bluetooth 5.0 low energy

  • Рабочая частота:

    2402 MHz ~ 2480 MHz

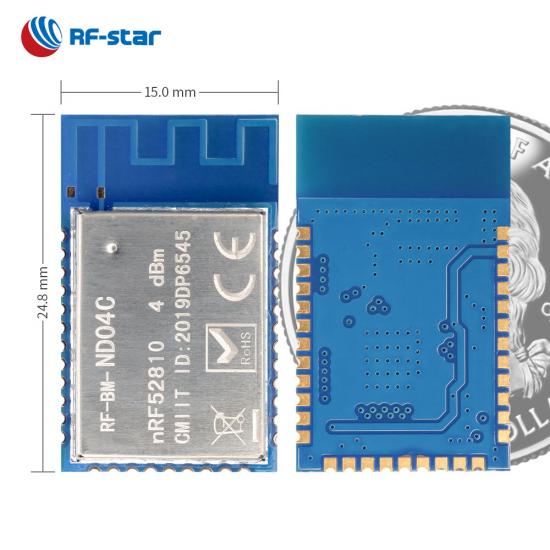

  • Упаковка (мм):

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 33-pin

  • Функции:

    ANT, 2.4 GHz proprietary

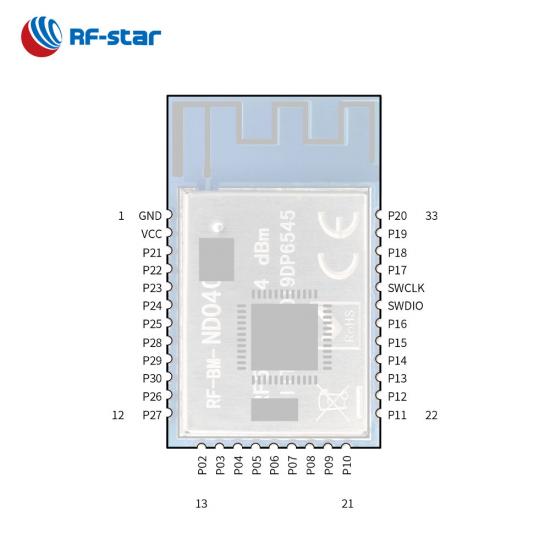

  • GPIO:

    29

  • Максимум. Мощность TX:

    +4 dBm

  • Диапазон передачи:

    100 m
Запрос сейчас

RF-BM-ND04C  — это радиочастотный модуль на базе универсальной SoC Nordic BLE5.0 nRF52810 с 32-битным процессором ARM® Cortex®-M4. Он включает в себя кристалл 32,768 кГц и 32 МГц, LC-фильтр, согласование антенны и антенну на печатной плате с инвертированной F-образной меандровой линией . Он поддерживает стек BLE v5.0, включая функцию высокоскоростной передачи данных 2 Мбит/с. Многочисленные цифровые периферийные устройства и интерфейсы RF-BM-ND04C , такие как PDM, PWM, UART, SPI, I²C и 12-битный АЦП, позволяют применять его во многих приложениях, включая пульты дистанционного управления, носимые устройства, гарнитуры виртуальной реальности и т. д. Он отличается низким энергопотреблением, большой дальностью соединения и высокой надежностью.


Модуль BLE5.0 UART Модуль nRF52810 RF-BM-ND04C

Мощный процессор

RF-BM-ND04C — это модуль Bluetooth5.0 с низким энергопотреблением и мощным 32-битным процессором ARM® Cortex®-M4 с тактовой частотой 64 МГц.

Богатая периферия и интерфейсы

Модуль nRF52810 имеет множество цифровых периферийных устройств и интерфейсов, таких как PDM, PWM, UART, SPI, I2C и 12-битный АЦП.

Высокоэффективная антенна

Ее корпус с шагом штампа 1,27 мм и конструкция печатной платы обеспечивают простоту сборки и лучшую дальность передачи, чем у других антенн.

Сверхнизкое энергопотребление

Потребляемая мощность модуля BLE nRF52810 составляет 1,23 мкА в спящем режиме.

Протокол UART

Богатые функции с OTA, только ведомое устройство


- Протокол прозрачной передачи (мост) -

·  Несколько ролей: раб, маяк

· Макс. прозрачная скорость передачи: до 46 кБ/с

· Особенности: O TA, аутентификация

Модуль nRF52810 BLE поддерживает протокол прозрачной передачи (мост)

Справочный ресурс:

Сколько режимов работы поддерживают продукты серии Nordic BLE?


Беспроводная система-на-кристалле:


  • 32-битный процессор ARM® Cortex®-M4 с FPU, 64 МГц
  • Мощность передачи: от -20 дБм до +4 дБм
  • Чувствительность в режиме BLE: -96 дБм.
  • Память
    • -192 КБ флэш-памяти
    • -24 КБ ОЗУ
  • Скорость передачи данных: 1 Мбит/с, 2 Мбит/с

Поддерживаемые протоколы:


  • Bluetooth 5.0 с низким энергопотреблением
  • МУРАВЕЙ
  • Собственный 2,4 ГГц


Потребление тока:


  • 2,62 мкА в спящем режиме
  • 70,33 мкА при цикле передачи 200 мс
  • 64,72 мкА при цикле подключения 50 мс

Рабочий диапазон:


  • Диапазон напряжения питания 1,7 В ~ 3,6 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.


Богатая периферия:


  • 12-разрядный АЦП, 200 тыс. выборок в секунду
  • 29 GPIO
  • 4-канальный ШИМ
  • Цифровой микрофонный интерфейс (PDM)
  • SPI ведущий/ведомый
  • I²C главный/подчиненный
  • UART (CTS/RTS)


Сертификаты:


  • ФКС
  • СРРК
  • РоХС


Модуль BLE серии NORDIC nRF52
номер части RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
Фото
IC nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
Основной ARM® Cortex®-M4, 64 МГц ARM® Cortex®-M4, 64 МГц ARM® Cortex®-M4, 64 МГц ARM® Cortex®-M4, 64 МГц ARM® Cortex®-M4, 64 МГц ARM® Cortex®-M4F, 64 МГц ARM® Cortex®-M4F, 64 МГц ARM® Cortex®-M4F, 64 МГц
Антенна Печатная плата/Пэд Подушка Интерфейс печатной платы/полуотверстия IPEX/интерфейс с полуотверстием печатная плата Интерфейс печатной платы/полуотверстия IPEX/интерфейс с полуотверстием печатная плата
БАРАН 24 КБ 24 КБ 24 КБ 24 КБ 24 КБ 64 КБ 64 КБ 64 КБ
Вспышка 192 КБ 192 КБ 192 КБ 192 КБ 192 КБ 512 КБ 512 КБ 512 КБ
Протоколы BLE5.3, собственный, ANT BLE5.3, собственный, ANT BLE5.3, собственный, ANT BLE5.3, BLE 2M PHY, собственный, ANT BLE5.3, собственный, ANT BLE5.3, собственный, ANT, NFC BLE5.3, собственный, ANT, NFC BLE5.3, собственный, ANT, NFC
Источник питания 1,7 В ~ 3,6 В, рекомендуется до 3,3 В. 1,7 В ~ 3,6 В, рекомендуется до 3,3 В. 1,7 В ~ 3,6 В, рекомендуется до 3,3 В. 1,7 В ~ 3,6 В, рекомендуется до 3,3 В. 1,7 В ~ 3,6 В, рекомендуется до 3,3 В. 1,7 В ~ 3,6 В, рекомендуется до 3,3 В. 1,7 В ~ 3,6 В, рекомендуется до 3,3 В. 1,7 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц
Макс. Мощность передачи +4 дБм +4 дБм +4 дБм +4 дБм +4 дБм +4 дБм +4 дБм +4 дБм
Получение чувствительности -97 дБм при 1 Мбит/с BLE -97 дБм при 1 Мбит/с BLE -96 дБм при 1 Мбит/с BLE -96 дБм при 1 Мбит/с BLE -96 дБм при 1 Мбит/с BLE -96 дБм при 1 Мбит/с BLE -96 дБм при 1 Мбит/с BLE -96 дБм при 1 Мбит/с BLE
GPIO 10 10 16 29 29 29 29 29
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 30 м 40 м (внешняя антенна на печатной плате) 75 м 100 м (внешняя антенна на печатной плате) 80 м 80 м 110 м (внешняя антенна на плате) 90 м
Размер (мм) 7,0 х 9,0 х 2,0 7,0 х 7,0 х 2,0 15,2 х 11,2 х 1,7 24,8 х 15,0 х 2,3 24,8 х 15,0 х 2,3 15,2 х 11,2 х 1,7 24,8 х 15,0 х 2,3 24,8 х 15,0 х 2,3
Упаковка Шаг 0,6 мм DFN Шаг 0,6 мм DFN Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
ОТА √ √ √ √ √ √ √ √
Bluetooth-сетка × × × × × √ √ √
Дальняя дистанция × × × × × × × ×
Физический уровень 2 Мбит/с √ √ √ √ √ √ √ √
AoA/AoD × × × × × × × ×
Протокол UART Раб Раб Раб Раб Раб Мастер-подчиненный одновременно, один мастер-подчиненный Мастер-подчиненный одновременно, один мастер-подчиненный Мастер-подчиненный одновременно, один мастер-подчиненный
Функции Сверхмалый размер, высокая эффективность Сверхмалые размеры, высокая эффективность, возможно использование внешней антенны Высокая совместимость, высокая эффективность Высокоэффективный разъем IPEX для более удобной конструкции внешней антенны Низкое энергопотребление, высокая эффективность Компактный размер для большего количества применений Возможно использование внешних антенн с большей дальностью передачи. Высокая совместимость
