| Модули Wi-Fi серии Realtek RTL87xx |
| номер части |
RF-WM-11AFB1 |
RF-WM-10AFB1 |

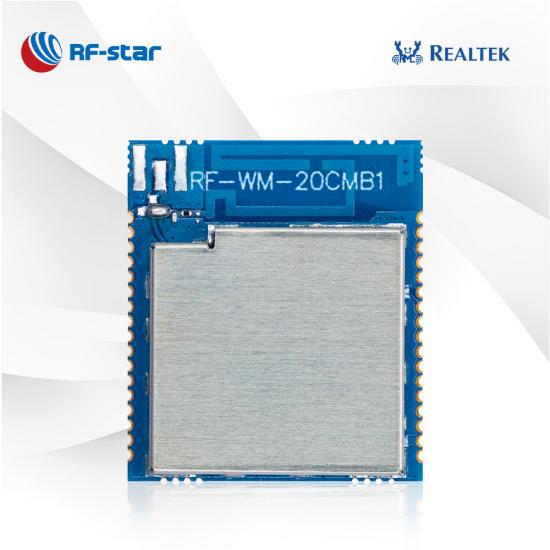

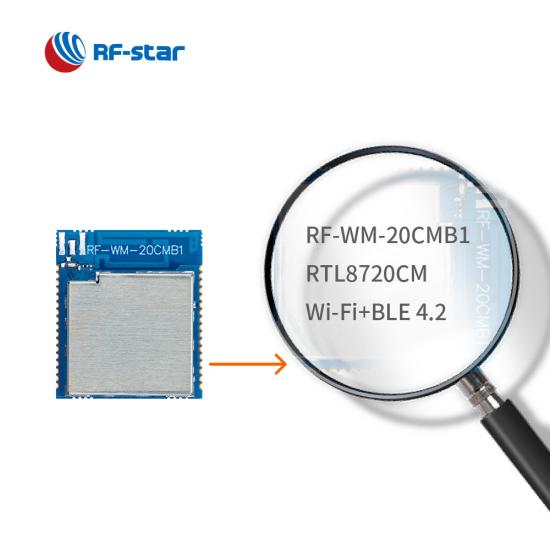

RF-WM-20CMB1 |
| Фото |
 |
 |
 |
| IC |
РТЛ8711AF |
РТЛ8710AF |
РТЛ8720СМ |
| Основной |
166 МГц ARM® Cortex®-M3 |
83 МГц ARM® Cortex®-M3 |
100 МГц Real-M300 KM4 |
| Антенна |
Печатная плата/IPEX/Полуотверстие |
Печатная плата/IPEX/Полуотверстие |
Печатная плата/IPEX/Полуотверстие |
| БАРАН |
SRAM: 512 КБ SDRAM: 2 МБ |
SRAM: 512 КБ |
SRAM: 256 КБ PSRAM: 4 МБ |
| Вспышка |
1 МБ (встроенная микросхема) |
1 МБ (встроенная микросхема) |
2 МБ (встроенный модуль) |
| Протоколы |
802.11 b/g/n 1x1, 2,4 ГГц; Улучшение QoS 802.11e (WMM); 802.11i (ВПА, ВПА2) |
802.11 b/g/n 1x1, 2,4 ГГц; Улучшение QoS 802.11e (WMM); 802.11i (ВПА, ВПА2) |
802.11 b/g/n 1x1, 2,4 ГГц; Улучшение QoS 802.11e (WMM); 802.11i (WPA, WPA2) BLE4.2 |
| Источник питания |
2,3 В ~ 3,6 В, рекомендуется до 3,3 В. |
2,3 В ~ 3,6 В, рекомендуется до 3,3 В. |
2,3 В ~ 3,6 В, рекомендуется до 3,3 В. |
| Частота |
2,4 ГГц |
2,4 ГГц |
2,4 ГГц |
| Макс. Мощность передачи |
11b(11 Мбит/с@CCK): +17,0 дБм 11g (54 Мбит/с@OFDM): +13,5 дБм 11n (HT20@MCS7): +13,5 дБм 11n (HT40@MCS7): +13,5 дБм |
11b(11 Мбит/с@CCK): +17,0 дБм 11g (54 Мбит/с@OFDM): +13,5 дБм 11n (HT20@MCS7): +13,5 дБм 11n (HT40@MCS7): +13,5 дБм |
Wi-Fi: 11b(11 Мбит/с@CCK): +17,0 дБм 11g(54 Мбит/с@OFDM): +15,0 дБм 11n(72 Мбит/с@MCS7): +13,0 дБм BLE: +4,5 дБм |
| Получение чувствительности |
11b(11 Мбит/с@CCK): -82 дБм 11g (54 Мбит/с@OFDM): -69 дБм 11n (HT20@MCS7): -66 дБм 11n (HT40@MCS7): -63 дБм |
11b(11 Мбит/с@CCK): -82 дБм 11g (54 Мбит/с@OFDM): -69 дБм 11n (HT20@MCS7): -66 дБм 11n (HT40@MCS7): -63 дБм |
Wi-Fi: 11b(11 Мбит/с@CCK): -86 дБм 11g(54 Мбит/с@OFDM): -73дБм 11n(72 Мбит/с@MCS7): -69дБм BLE: -96 дБм |
| Безопасность |
Wi-Fi WPA, WPA2, WPS Криптовалютный механизм: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES |
Wi-Fi WPA, WPA2, WPS Криптовалютный механизм: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES |
Wi-Fi WEP, WPA, WPA2, WPS Криптовалютный механизм: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES |
| Периферийное устройство |
UART, SPI, I2C, I2S, SDIO, NFC, ШИМ, GPIO |
UART, SPI, I2C, I2S, SDIO, GPIO |
UART, SPI, I2C, I2S, SDIO, ШИМ, GPIO, GDMA |

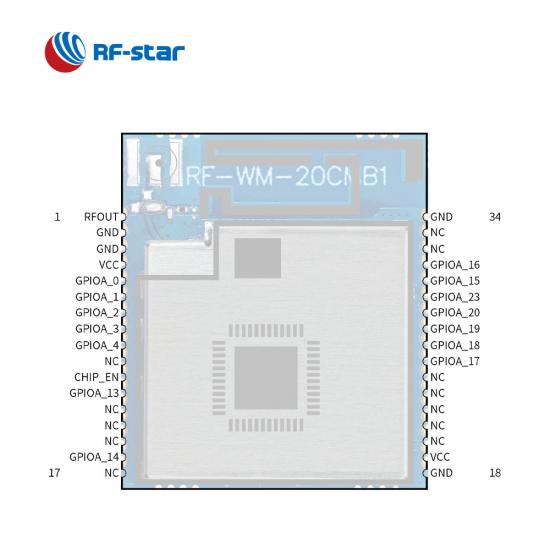

| GPIO |
21 |
21 |
21 |
| Рабочая температура |
-20 ℃ ～ +85 ℃ |
-20 ℃ ～ +85 ℃ |
-20 ℃ ～ +85 ℃ |
| Температура хранения |
-55 ℃ ～ +125 ℃ |
-55 ℃ ～ +125 ℃ |
-55 ℃ ～ +125 ℃ |
| Диапазон передачи |
200 м (антенна на печатной плате) |
200 м (антенна на печатной плате) |
Wi-Fi: 200 м (антенна на печатной плате) BLE: 70 м (антенна на печатной плате) |

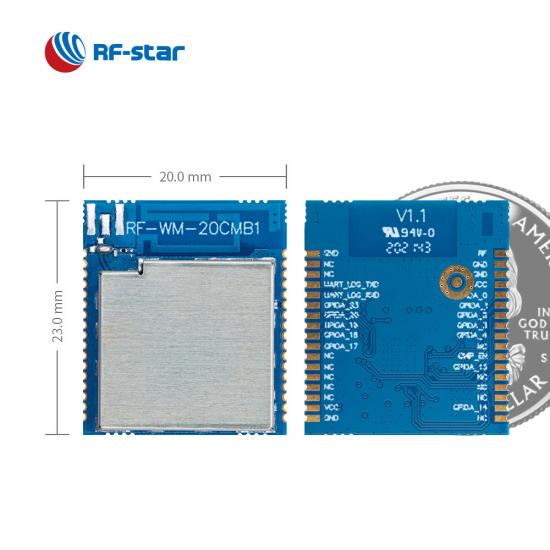

| Размер (мм) |
23,0 × 20,0 × 2,4 |
23,0 × 20,0 × 2,4 |
23,0 × 20,0 × 2,4 |
| Упаковка |
Полуотверстие с шагом 1,27 мм |
Полуотверстие с шагом 1,27 мм |
Полуотверстие с шагом 1,27 мм |
| Функции |
Поддержка AP/STA, поддержка прозрачного протокола передачи |
Поддержка AP/STA, поддержка прозрачного протокола передачи |
Комбинированный модуль Wi-Fi BLE, поддержка прозрачного протокола передачи Wi-Fi |
