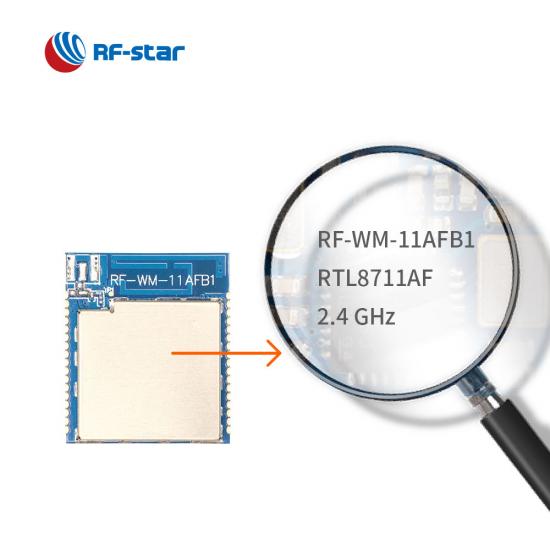

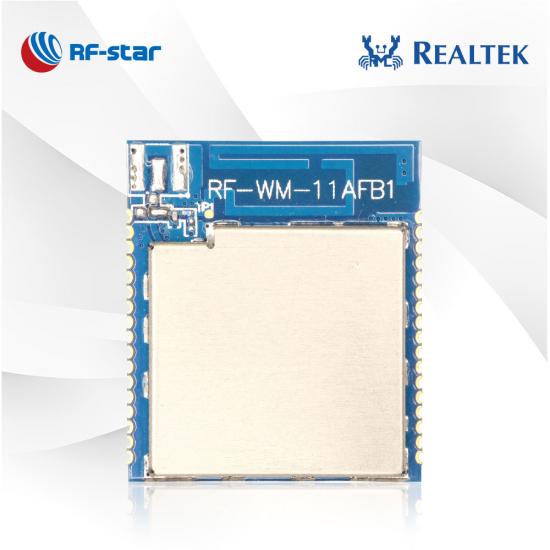

Модуль Wi-Fi RealTek RTL8711AF WLAN RF-WM-11AFB1

RF-WM-11AFB1 — это модуль Wi-Fi, ориентированный на рынки с низким энергопотреблением. Модуль с богатыми ресурсами делает его популярным в приложениях Интернета вещей.

P/N:
RF-WM-11AFB1
SoC:
RTL8711AF
Процессор:
ARM® Cortex™-M3 (up to 166 MHz)
Протоколы:
2.4 GHz 1T1R 802.11 b/g/n up to 150 Mbps; 20 MHz and 40 MHz
Рабочая частота:
2401 MHz ~ 2484 MHz
Упаковка (мм):

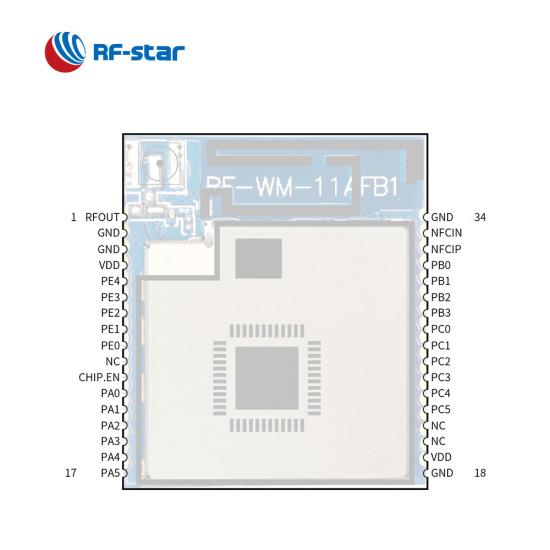

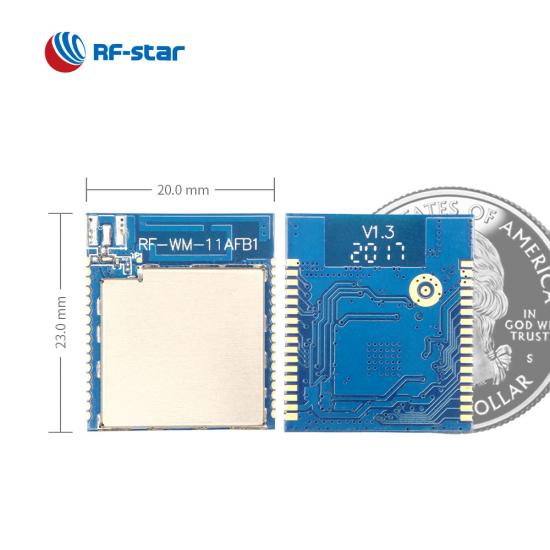

23.0 × 20.0 × 2.4, half-hole, 1.27 pitch, 33-pin
Функции:
Three RF output modes of PCB, IPEX and half-hole
GPIO:
21
Максимум. Мощность TX:
+17 dBm (11 Mbps @ CCK)
Диапазон передачи:
300 m

Запрос сейчас

RF-WM-11AFB1 — беспроводной модуль на базе Realtek RTL8711AF . Модуль объединяет WLAN MAC, функции основной полосы частот WLAN/RF и NFC с поддержкой 1T1R. Его основной микроконтроллер ARM® Cortex™-M3 с частотой 166 МГц и большие ресурсы ПЗУ/ОЗУ/флэш-памяти позволяют обрабатывать большие объемы данных. Опция RF позволяет модулю в приложениях иметь возможность достигать разных диапазонов и сокращать объем работ по разработке RF конечного продукта. Модуль Wi-Fi также поддерживает передачу через последовательный порт и AT-команды для установки параметров. Протокол поддерживает режим AP, режим станции (STA) и режим AP+Station .

RTL8711AF Модуль Wi-Fi WLAN RF-WM-11AFB1

Мощный процессор

ARM® Cortex™-M3 с частотой до 166 МГц обеспечивает хорошую работу модуля Wi-Fi в различных отраслях.

Богатая периферия

Доступны SDIO, UART, SPI, I2S, I2C, ШИМ, PCM.

Несколько протоколов

2,4 ГГц 1T1R 802.11 b/g/n, скорость приема и передачи PHY 72,2 Мбит/с с использованием полосы пропускания 20 МГц, скорость приема и передачи PHY 150 Мбит/с с использованием полосы пропускания 40 МГц.

Высокая безопасность

Обеспечивает малое количество программных вычислений и высокопроизводительное шифрование, поддерживаемые алгоритмы аутентификации: MD5, SHA-1, SHA-2 (SHA-224/SHA-256), HMAC-MD5, HMAC-SHA1, HMAC-SHA2 и механизмы шифрования/дешифрования. .

Гибкие режимы радиочастотного выхода

Три режима радиочастотного выхода: печатная плата, IPEX и RF-контакт с половинным отверстием могут удовлетворить любые ваши требования.

- Нормальные функции -

Режим AP: Режим STA:

· Предустановленный SSID и пароль · Сканирование горячей точки

· Дополнительный разъем: UDP-сервер или TDP-сервер. · Подключитесь к указанной горячей точке.

Беспроводная SoC:

Процессор ARM® Cortex®-M3 с ^{тактовой} частотой ¹⁶⁶ МГц
Мощность передачи:

+17 дБм (IEEE 802.11 B, 11 Мбит/с @ CCK)
+ 13,5 дБм (IEEE 802.11 G, 54 Мбит/с @ OFDM)
+ 13,5 дБм (IEEE 802.11 N, HT20 @ MCS7)
+ 13,5 дБм (IEEE 802.11 N, HT40 @ MCS7)

Чувствительность :

-82 дБм (IEEE 802.11 B, 11 Мбит/с @ CCK)
-69 дБм (IEEE 802.11 G, 54 Мбит/с @ OFDM)
-66 дБм (IEEE 802.11 N, HT20 @ MCS7)
-63 дБм (IEEE 802.11 N, HT40 @ MCS7)

Память

1 МБ флэш-памяти
512 КБ ОЗУ
1 МБ ПЗУ

Скорость передачи данных:

Скорость PHY 72,2 Мбит/с (при полосе пропускания 40 МГц)
Скорость PHY 150 Мбит/с (при полосе пропускания 20 МГц)

Безопасность :

Wi-Fi WEP, WPA, WPA2, WPS
Механизм безопасности: MD5, SHA-1, SHA2-256, DES, 3DES, AES.

Сертификат :

РоХС

Поддерживаемые стандарты:

WLAN, совместимая с 802.11b/g/n
Улучшение качества обслуживания 802.11e (WMM)
802.11i (ВПА, ВПА2). Службы аутентификации с открытым, общим ключом и парным ключом
Поддержка Wi-Fi WPS
Прямая поддержка Wi-Fi
Легкий протокол TCP/IP

Рабочий диапазон:

Диапазон напряжения питания 3,0 В ~ 3,6 В
Диапазон рабочих температур: -40 °C ~ +85 °C.
Частота : 2401 МГц ~ 2484 МГц

Богатая периферия:

СДИО
У АРТ
С ПИ
Я ²S
Я ²С
Н ФК
П ВМ

RF-WM-11AFB1 Технический паспорт оборудования V1.0_20230525

Модули Wi-Fi серии Realtek RTL87xx
номер части	RF-WM-11AFB1	RF-WM-10AFB1	RF-WM-20CMB1
Фото
IC	РТЛ8711AF	РТЛ8710AF	РТЛ8720СМ
Основной	166 МГц ARM® Cortex®-M3	83 МГц ARM® Cortex®-M3	100 МГц Real-M300 KM4
Антенна	Печатная плата/IPEX/Полуотверстие	Печатная плата/IPEX/Полуотверстие	Печатная плата/IPEX/Полуотверстие
БАРАН	SRAM: 512 КБ SDRAM: 2 МБ	SRAM: 512 КБ	SRAM: 256 КБ PSRAM: 4 МБ
Вспышка	1 МБ (встроенная микросхема)	1 МБ (встроенная микросхема)	2 МБ (встроенный модуль)
Протоколы	802.11 b/g/n 1x1, 2,4 ГГц; Улучшение QoS 802.11e (WMM); 802.11i (ВПА, ВПА2)	802.11 b/g/n 1x1, 2,4 ГГц; Улучшение QoS 802.11e (WMM); 802.11i (ВПА, ВПА2)	802.11 b/g/n 1x1, 2,4 ГГц; Улучшение QoS 802.11e (WMM); 802.11i (WPA, WPA2) BLE4.2
Источник питания	2,3 В ~ 3,6 В, рекомендуется до 3,3 В.	2,3 В ~ 3,6 В, рекомендуется до 3,3 В.	2,3 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота	2,4 ГГц	2,4 ГГц	2,4 ГГц
Макс. Мощность передачи	11b(11 Мбит/с@CCK): +17,0 дБм 11g (54 Мбит/с@OFDM): +13,5 дБм 11n (HT20@MCS7): +13,5 дБм 11n (HT40@MCS7): +13,5 дБм	11b(11 Мбит/с@CCK): +17,0 дБм 11g (54 Мбит/с@OFDM): +13,5 дБм 11n (HT20@MCS7): +13,5 дБм 11n (HT40@MCS7): +13,5 дБм	Wi-Fi: 11b(11 Мбит/с@CCK): +17,0 дБм 11g(54 Мбит/с@OFDM): +15,0 дБм 11n(72 Мбит/с@MCS7): +13,0 дБм BLE: +4,5 дБм
Получение чувствительности	11b(11 Мбит/с@CCK): -82 дБм 11g (54 Мбит/с@OFDM): -69 дБм 11n (HT20@MCS7): -66 дБм 11n (HT40@MCS7): -63 дБм	11b(11 Мбит/с@CCK): -82 дБм 11g (54 Мбит/с@OFDM): -69 дБм 11n (HT20@MCS7): -66 дБм 11n (HT40@MCS7): -63 дБм	Wi-Fi: 11b(11 Мбит/с@CCK): -86 дБм 11g(54 Мбит/с@OFDM): -73дБм 11n(72 Мбит/с@MCS7): -69дБм BLE: -96 дБм
Безопасность	Wi-Fi WPA, WPA2, WPS Криптовалютный механизм: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES	Wi-Fi WPA, WPA2, WPS Криптовалютный механизм: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES	Wi-Fi WEP, WPA, WPA2, WPS Криптовалютный механизм: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES
Периферийное устройство	UART, SPI, I2C, I2S, SDIO, NFC, ШИМ, GPIO	UART, SPI, I2C, I2S, SDIO, GPIO	UART, SPI, I2C, I2S, SDIO, ШИМ, GPIO, GDMA
GPIO	21	21	21
Рабочая температура	-20 ℃ ～ +85 ℃	-20 ℃ ～ +85 ℃	-20 ℃ ～ +85 ℃
Температура хранения	-55 ℃ ～ +125 ℃	-55 ℃ ～ +125 ℃	-55 ℃ ～ +125 ℃
Диапазон передачи	200 м (антенна на печатной плате)	200 м (антенна на печатной плате)	Wi-Fi: 200 м (антенна на печатной плате) BLE: 70 м (антенна на печатной плате)
Размер (мм)	23,0 × 20,0 × 2,4	23,0 × 20,0 × 2,4	23,0 × 20,0 × 2,4
Упаковка	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм
Функции	Поддержка AP/STA, поддержка прозрачного протокола передачи	Поддержка AP/STA, поддержка прозрачного протокола передачи	Комбинированный модуль Wi-Fi BLE, поддержка прозрачного протокола передачи Wi-Fi

связанные тематические исследования

Автомобильный пульт дистанционного управления Bluetooth

Пассивный вход без ключа на транспортном средстве

Умная лампа BLE

Умная блокировка BLE

сопутствующие товары

Cortex-M4 MCU CC3200 Модуль WLAN/Wi-Fi RF-WM-3200B1

Модуль RF-WM-3200B3 WLAN/Wi-Fi с низким потреблением 2.4G CC3200

CC3220SF 2.4G WLAN / Wi-Fi IoT Module at cheap price

CC3220SF Модуль WLAN/Wi-Fi 2,4G RF-WM-3220B1

CC3235SF 2.4 GHz & 5 GHz dual-band WiFi Module

CC3235SF Двухдиапазонный модуль Wi-Fi 2,4 ГГц и 5 ГГц с флэш-памятью 1 МБ + 4 МБ RF-WM-3235B1

CC3235SF WiFi Module with 1MB + 4 MB Flash RF-WM-3235A1

CC3235SF Двухдиапазонный модуль Wi-Fi 2,4 ГГц и 5 ГГц с флэш-памятью 1 МБ + 4 МБ RF-WM-3235A1

CC3235S 2.4 GHz & 5 GHz Dual-Band Wi-Fi Module RF-WM-3235A1S

CC3235S Двухдиапазонный модуль Wi-Fi 2,4 ГГц и 5 ГГц с флэш-памятью 4 МБ RF-WM-3235A1S

2.4 GHz & 5 GHz Wi-Fi Wireless module RF-WM-3235B1S

CC3235S Двухдиапазонный модуль Wi-Fi 2,4 ГГц и 5 ГГц RF-WM-3235B1S

RF-WM-20CMB1 RTL8720CM Комбинированный модуль Wi-Fi BT
