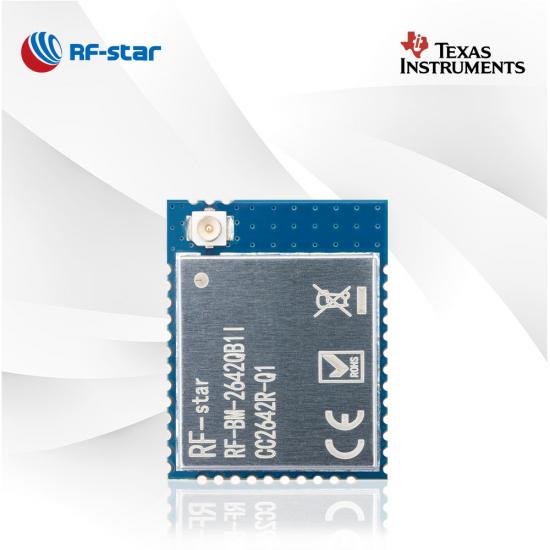

Радиочастотный модуль Bluetooth CC2642R-Q1 автомобильного класса для транспортных средств

Разработанный на базе микроконтроллера TI CC2642R-Q1 ACE-Q100, модуль BLE RF-BM-2642QB1I отличается низким энергопотреблением, превосходной радиочувствительностью и надежностью для автомобильных приложений, включая пассивный вход, пассивный запуск (PEPS), телефон как ключ (PaaK). и системы управления батареями (BMS).

  • P/N:

    RF-BM-2642QB1I
  • SoC:

    CC2642R-Q1
  • Процессор:

    48 MHz ARM® Cortex®-M4F
  • Протоколы:

    Bluetooth 5.2 low energy
  • Рабочая частота:

    2402 MHz ~ 2480 MHz

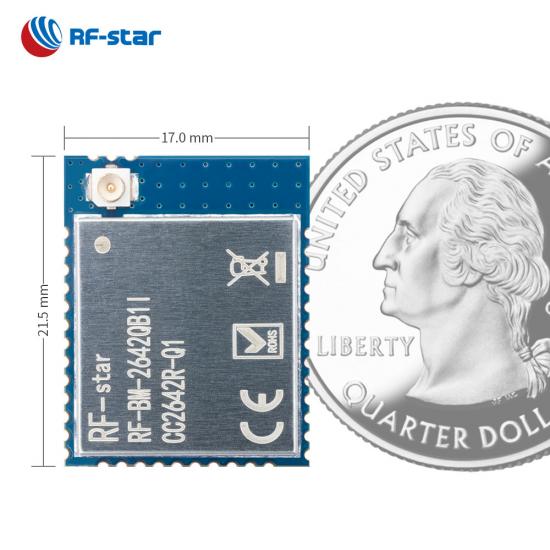

  • Упаковка (мм):

    17.0 x 21.5 x 2.2 1.27-mm pitch half-hole
  • Функции:

    Advertising extension, Bluetooth mesh, Channel select algorithm, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range)

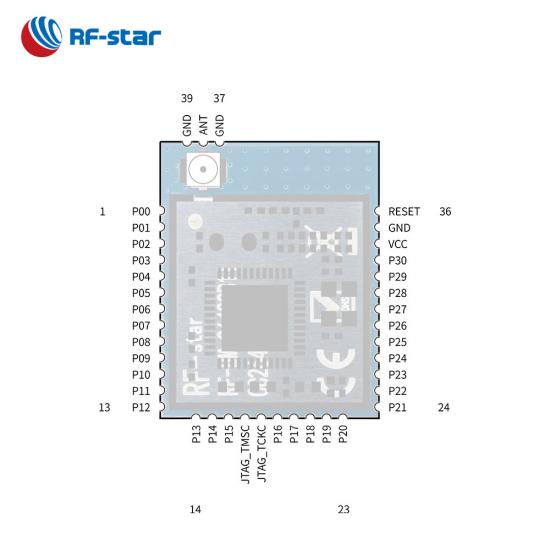

  • GPIO:

    31
  • Максимум. Мощность TX:

    +5 dBm
  • Диапазон передачи:

    300M

RF-BM-2642QB1I — это новый автомобильный Bluetooth-модуль RF-star, основанный на микроконтроллере, совместимом с CC2642R-Q1 ACE-Q100. Он оснащен процессором Arm® Cortex®-M4F с тактовой частотой 48 МГц, флэш-памятью 352 КБ и оперативной памятью 88 КБ, что обеспечивает достаточный объем памяти для различных автомобильных функций. Модуль Bluetooth-приемопередатчика CC2642R-Q1 может работать в широком диапазоне температур от -40 ℃ до 105 ℃, обеспечивая высокие характеристики радиосвязи даже в сложных условиях.

Автомобильный модуль поддерживает поконтактную совместимость с модулями серии CC2642R RF-star RF-BM-2642B1 и RF-BM-2642B2 , что облегчает интеграцию и масштабируемость Интернета транспортных средств (IoV) .

Низкое энергопотребление

RF-BM-2642QB1I Bluetooth-трансивер имеет низкий ток в режиме ожидания 2,49 мкА и 25,58 мкА при передаче при 0 дБм, что продлевает срок службы батареи и делает его идеальным для использования в автомобилях, чувствительных к питанию.

Соответствие AEC-Q100

Благодаря сертификации AEC-Q100 для температурного диапазона класса 2 (от -40 °C до +105 °C) модуль CC2642R-Q1 обеспечивает надежную стабильность и долговечность для предустановленных транспортных средств.

Высокая радиочастотная производительность

Обладая выдающейся радиочувствительностью и надежностью для BLE (-105 дБм для PHY с кодировкой LE 125 кбит/с, -97 дБм для PHY с кодировкой 1 Мбит/с), модуль обеспечивает надежное беспроводное соединение даже в сложных условиях. Его мощность передачи до +5 дБм с температурной компенсацией.

Передача последовательного порта Bluetooth LE5.0

Модуль BLE с функцией UART для 4 режимов работы может облегчить интеграцию и сократить цикл разработки проекта.

четыре режима работы модуля CC2642R-Q1


Связанные ресурсы:

Модуль BLE автомобильного класса CC2642R-Q1 расширяет возможности подключенных транспортных средств

На что способен модуль RFBM2642B1 CC2642R BLE?

Различия между CC2642R, CC2640 и CC2640R2F


Беспроводная SoC:

  • Процессор ARM® Cortex®-M4F 48 МГц

  • Мощность передачи: до +5 дБм
  • Чувствительность:
    • -97 дБм @ BLE 1M PHY,

    • - 105 дБм при 125 кбит/с PHY с кодировкой LE

  • Память
    • 352 КБ флэш-памяти
    • 88 КБ ОЗУ
    • 256 КБ ПЗУ для протоколов и библиотечных функций
  • Скорость передачи данных

    • ЛЕ 1М ФИЗ
    • ЛЕ 2М ФИЗ
    • LE-кодированный PHY (дальний радиус действия)

Протоколы:

  • Bluetooth 5.2 с низким энергопотреблением

Рабочий диапазон:

  • Диапазон напряжения питания 1,8 В ~ 3,63 В
  • Диапазон рабочих температур: -40 °C ~ +125 °C.


Богатая периферия:

  • АЦП
  • УАРТ
  • СПИ
  • я 2 С
  • I2S

Средства обеспечения безопасности:

  • 128- и 256-битный криптографический ускоритель AES
  • Аппаратный ускоритель открытых ключей ECC и RSA
  • Ускоритель SHA2 (полный набор до SHA-512)
  • Генератор истинных случайных чисел (TRNG)
