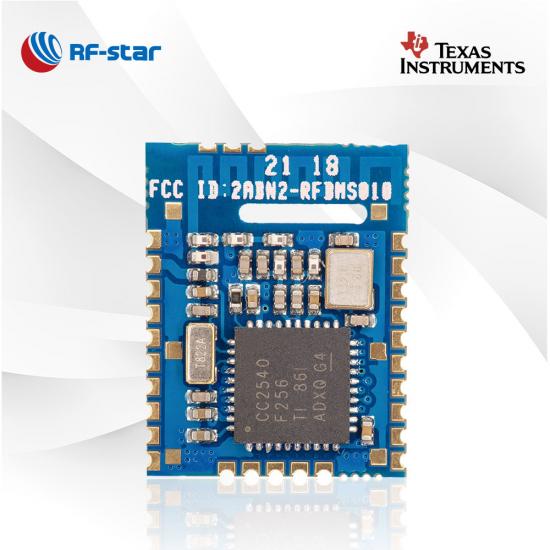

Модуль Bluetooth 4.2 CC2540 с длительным сроком службы батареи RF-BM-S01

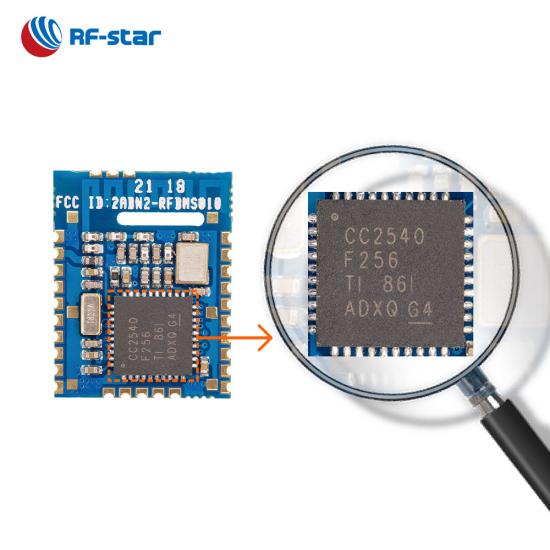

Модуль RF-BM-S01 Bluetooth 4.2 основан на SoC Texas Instruments CC2540. Этот модуль BLE предназначен для рынков, где требуется USB-порт и потребность в энергии с низким энергопотреблением. Высокие и стабильные характеристики делают этот модуль одним из лучших вариантов.

  • P/N:

    RF-BM-S01
  • SoC:

    CC2540
  • Процессор:

    Low-Power 8051 Microcontroller Core With Code Prefetch
  • Протоколы:

    Bluetooth 4.2 low energy
  • Рабочая частота:

    2402 MHz ~ 2480 MHz

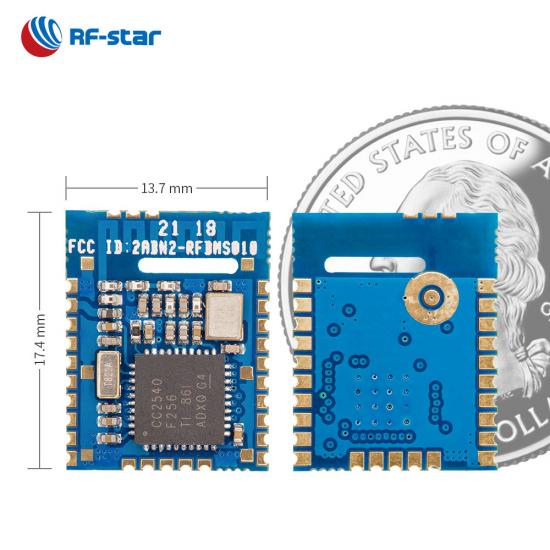

  • Упаковка (мм):

    17.4 x 13.7 x 1.7, half-hole, 1.27 pitch, 28-pin
  • Функции:

    USB port
  • GPIO:

    19
  • Максимум. Мощность TX:

    +4 dBm
  • Диапазон передачи:

    50 m

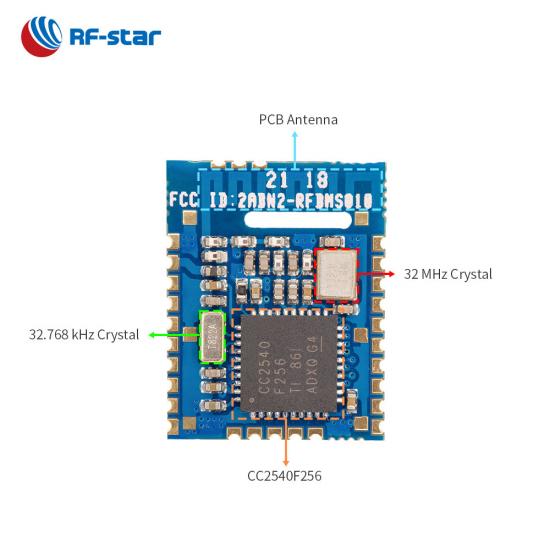

RF-BM-S01 — это модуль BLE4.2 на базе SoC TI CC2540 . Модуль Bluetooth 4.2 Low Energy первого поколения основан на ядре 8051 и включает в себя кристалл с частотой 32 МГц, кристалл с частотой 32,768 кГц, балун LC и высокопроизводительную антенну на печатной плате с инвертированной F-образной схемой. Этот модуль является лучшим выбором для приложения USB-ключа , который позволяет легко установить соединение между устройством BLE и смартфоном. Этот модуль CC2540 может быть предварительно запрограммирован с использованием ведущего или ведомого протокола BLE. Помимо прозрачного режима передачи, протокол BLE также поддерживает режим прямого управления.


Модуль Bluetooth 4.2 CC2540

Богатая периферия

Модуль TI CC2540 BLE 4.2 имеет множество цифровых периферийных устройств и интерфейсов, таких как АЦП, ИК, USB, UART, DMA.

Высокопроизводительная антенна для печатной платы

RF-BM-S01 со встроенной антенной на печатной плате может обеспечить лучшие радиочастотные характеристики и снизить затраты на ваш проект.

Хорошая совместимость

Благодаря серии SoC TI CC254X (CC2540 и CC2541), модуль RF-BM-S01 Bluetooth 4.2 совместим по корпусу, контактам и периферийным устройствам друг с другом.

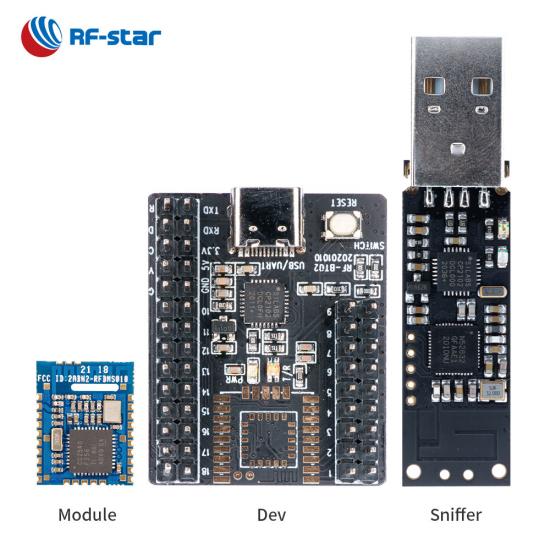

Удобная тестовая плата Pinboar

Модули серии CC2540 оснащены удобной тестовой платой BLE, позволяющей разработчикам проводить некоторые тесты.


- Протокол прозрачной передачи  (мост)  -

Ключевые особенности модуля Bluetooth 4.2 CC2540

- Протокол прямого управления -

Модуль CC2540 RF-BM-S01 поддерживает режим прямого управления.

· Роли модуля: подчиненный, ведущий

· Настраиваемые параметры: скорость передачи данных, интервал соединения, интервал вещания, мощность передачи…

CC2540 RF-BM-S01 Ведомый/главный модуль

Справочный ресурс:

Пинборд тестовой платы для модуля серии TI (CC2540 CC2541 CC2640)

Беспроводная система-на-кристалле:


  • Ядро микроконтроллера 8051 с низким энергопотреблением и предварительной выборкой кода

  • Мощность передачи: 0 дБм
  • Чувствительность в режиме BLE: -94 дБм.
  • Память
    • -256 КБ флэш-памяти
    • -8 КБ ОЗУ


Функции:


  • Bluetooth 4.2 с низким энергопотреблением


Потребление тока:


  • 0,35 мкА в спящем режиме
  • 202 мкА при цикле передачи 250 мс
  • 243 мкА при цикле подключения 100 мс

Богатая периферия:


  • АЦП
  • 19 GPIO
  • I²C
  • ИК
  • прямой доступ к памяти
  • UART (CTS/RTS)


Сертификаты:


  • ФКС
  • CE
  • Достигать


Рабочий диапазон:


  • Диапазон напряжения питания 2,0 В ~ 3,6 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.


Модули BLE серии TI CC254x
номер части РФ-БМ-С01 RF-BM-S01A РФ-БМПА-2541Б1 РФ-CC2540A1 РФ-БМ-С02 RF-BM-S02A РФ-БМ-С02И
Фото
IC С2540 СС2541 СС2541, СС2592 С2540 С2540 СС2541 С2540
Основной 8051 8051 8051 8051 8051 8051 8051
Антенна Интерфейс печатной платы/полуотверстия Интерфейс печатной платы/полуотверстия Интерфейс печатной платы/IPEX/полуотверстия печатная плата печатная плата печатная плата ИПЕКС
БАРАН 8 КБ 8 КБ 8 КБ 8 КБ 8 КБ 8 КБ 8 КБ
Вспышка 256 КБ 256 КБ 256 КБ 256 КБ 256 КБ 256 КБ 256 КБ
Протоколы БЛЕ4.2 БЛЕ4.2 БЛЕ4.2 БЛЕ4.2 БЛЕ4.2 БЛЕ4.2 БЛЕ4.2
Источник питания 2,0 В ~ 3,6 В, рекомендуется до 3,3 В. 2,0 В ~ 3,6 В, рекомендуется до 3,3 В. 2,0 В ~ 3,6 В, рекомендуется до 3,3 В. 2,0 В ~ 3,6 В, рекомендуется до 3,3 В. 2,0 В ~ 3,6 В, рекомендуется до 3,3 В. 2,0 В ~ 3,6 В, рекомендуется до 3,3 В. 2,0 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц
Макс. Мощность передачи +4 дБм 0 дБм +19 дБм +4 дБм +4 дБм 0 дБм +4 дБм
Получение чувствительности -94 дБм -94 дБм -94 дБм -94 дБм -94 дБм -94 дБм -94 дБм
GPIO 19 19 19 19 13 13 13
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 75 м 55 м 120 м 75 м 70 м 50 м 80 м (внешняя антенна на печатной плате)
Размер (мм) 17,4 х 13,7 х 1,7 17,4 х 13,7 х 1,7 31,4 х 13,7 х 2,1 24,1 х 15,2 х 1,7 15,2 х 11,2 х 1,7 15,2 х 11,2 х 1,7 15,2 х 11,2 х 2,1
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
ОТА
Bluetooth-сетка × × × × × × ×
Дальняя дистанция × × × × × × ×
Физический уровень 2 Мбит/с × × × × × × ×
AoA/AoD × × × × × × ×
Протокол UART Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный
Функции Все операции ввода-вывода, прозрачная передача и прямое управление Все операции ввода-вывода, прозрачная передача и прямое управление PA+LNA, большая дальность передачи Все операции ввода-вывода, прозрачная передача и прямое управление Малый размер, прозрачная трансмиссия и прямой привод Малый размер, прозрачная трансмиссия и прямой привод Внешняя антенна, прозрачная передача и прямой привод
