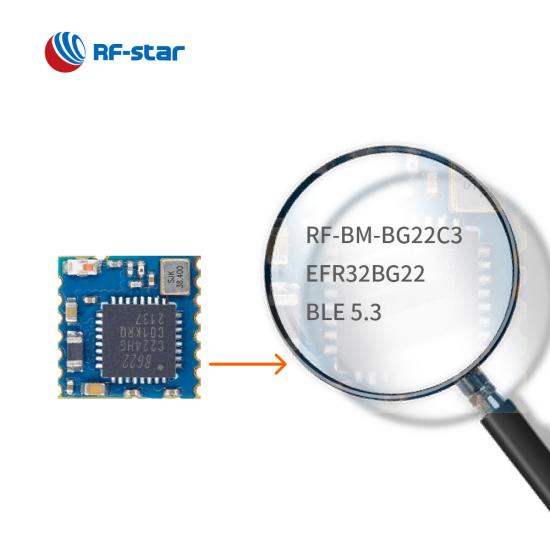

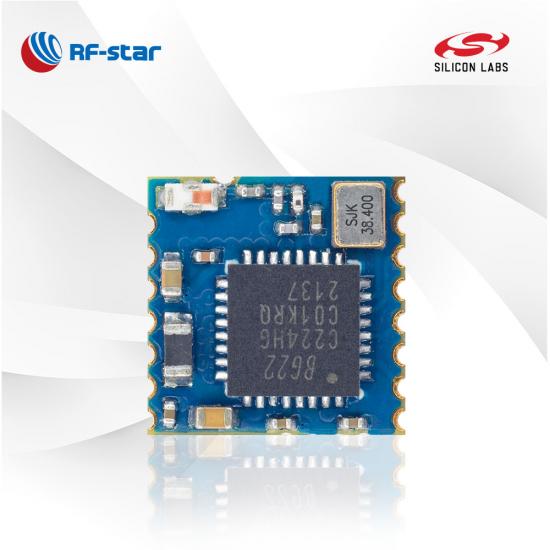

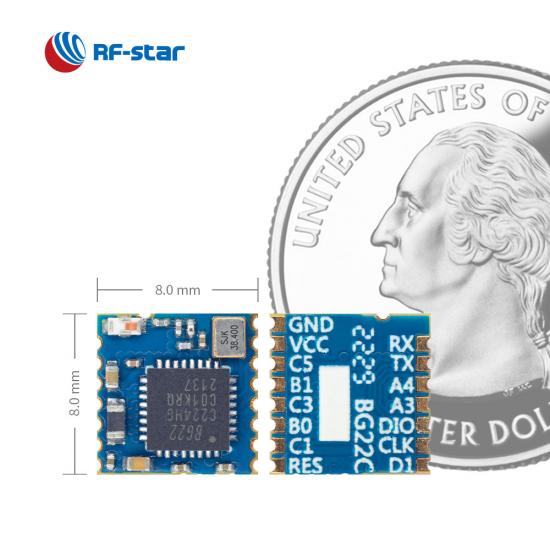

RF-BM-BG22C3 — радиочастотный модуль на базе EFR32BG22C224F512GM32-C , одной из SoC семейства Gecko от Silicon Labs , с 32-битным ядром ARM® Cortex® - M33 с максимальной рабочей частотой 76,8 МГц. Он включает в себя кристалл 38,4 МГц, согласование, согласование антенны, фильтр нижних частот и опцию антенны (чип- антенна или вывод ANT с полуотверстием). Что касается аппаратного обеспечения, оно поддерживает Bluetooth 5.3 Low Energy, узел малой мощности Bluetooth Mesh, пеленгацию AoA/AoD и собственные разработки, а также имеет ряд аналоговых и цифровых интерфейсов, таких как PRS, ADC, UART, SPI, I 2 C , ШИМ, ISO 7816, ИК-порт, I 2 S, EUART и PDM. Он отличается низким энергопотреблением, компактными размерами, большой длиной соединения и высокой надежностью. Встроенный усилитель мощности в чипе позволяет модулю достигать мощности передачи до 6 дБм. Пакет штемпелев с шагом 1,27 мм для простой сборки и экономичного проектирования печатных плат. Что касается прошивки, последовательный модуль Bluetooth можно предварительно запрограммировать с помощью протокола последовательной связи RF-star BLE5.0 для простого программирования.
- Протокол прозрачной передачи (мост ) -
· Несколько ролей: мастер, слейв, мастер-слейв, Маяк
· Функция мультисоединения: до 7 салонов и 1 мастер
· Стабильная прозрачная скорость передачи: до 50 кБ/с.
· Скорость передачи данных: 1 Мбит/с, 2 Мбит/с
· Возможности: OTA, аутентификация
· Расширенный пакет вещания
· Дальняя дальность
