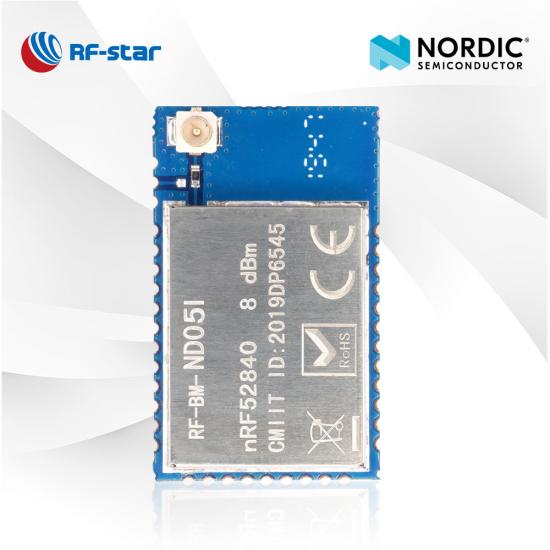

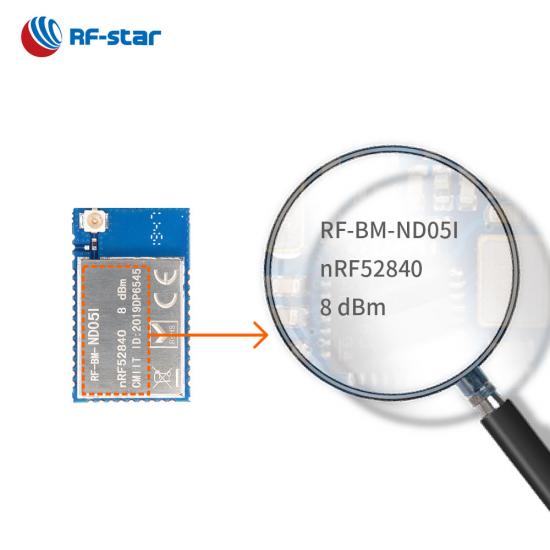

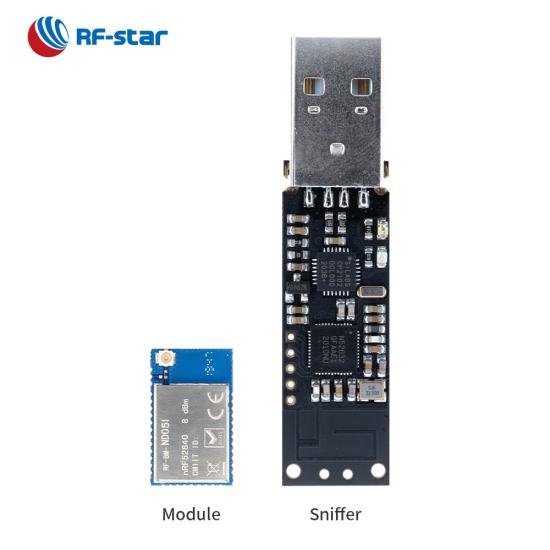

Многопротокольный модуль Nordic SoC nRF52840 Разъем IPEX RF-BM-ND05I

RF-BM-ND05I — это многопротокольный модуль, разработанный с учетом требований высокой надежности и производительности продуктов IoT и шлюзов с батарейным питанием. Разъем IPEX и антенный интерфейс с полуотверстием позволяют использовать его для большего количества приложений. Этот модуль также поддерживает Bluetooth Mesh, Thread, Zigbee, 802.15.4, ANT и собственную частоту 2,4 ГГц. Начните разработку продукта с модуля RF-BM-ND05I nRF52840.

  • P/N:

    RF-BM-ND05I
  • Товарный запас:

    1000
  • SoC:

    nRF52840
  • Процессор:

    32-bit ARM® Cortex®-M4 64 MHz
  • Протоколы:

    Bluetooth 5.0 LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT and 2.4 GHz proprietary
  • Рабочая частота:

    2402 MHz ~ 2480 MHz

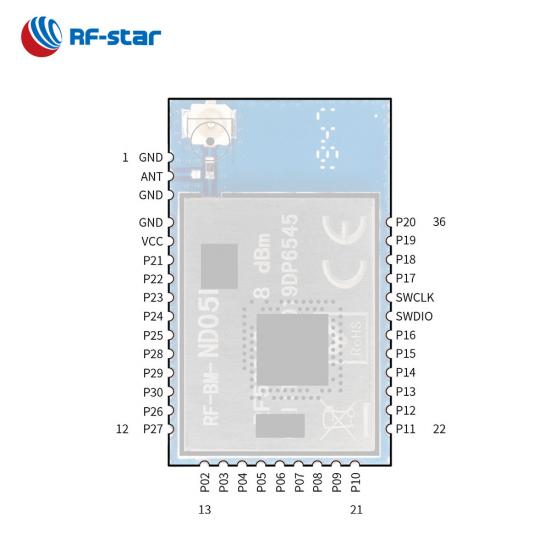

  • Упаковка (мм):

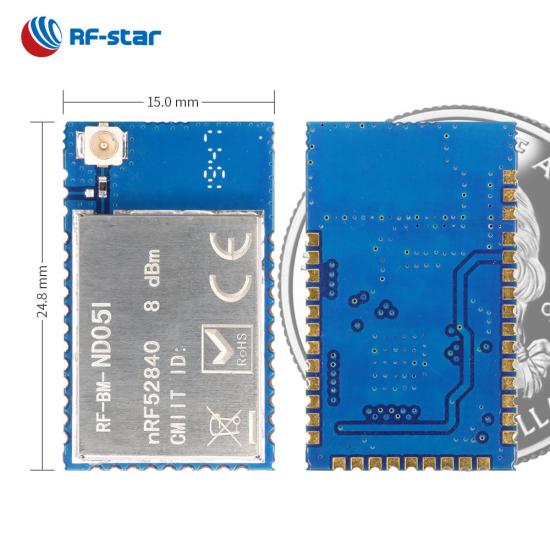

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin
  • Функции:

    NFC, High-speed SPI
  • GPIO:

    29
  • Максимум. Мощность TX:

    +8 dBm
  • Диапазон передачи:

    500 m

RF-BM-ND05I — это радиочастотный модуль на базе мультипротокольной SoC Nordic nRF52840 с лучшим в своем классе 32-битным процессором ARM® Cortex®-M4. Он включает в себя кристалл 32,768 кГц и 32 МГц, фильтр питания, согласование антенны, а также варианты антенны с разъемом IPEX и интерфейсом с полуотверстием. Он поддерживает стек BLE v5.0, Bluetooth Mesh, Thread, ZigBee , IEEE 802.15.4-2006 и собственную частоту 2,4 ГГц. Он также имеет ряд аналоговых и цифровых интерфейсов, таких как NFC-A, АЦП, высокоскоростной SPI 32 МГц, UART, SPI, I²C, PWM, I²S, PPI и PDM. Доказано, что его высокопроизводительные цифровые интерфейсы, высокая дальность соединения и высокая надежность применяются в  таких  приложениях Интернета вещей  , как интернет-шлюзы, промышленные контроллеры и датчики, интеллектуальные розетки и счетчики,  автоматизация домов и зданий  , а также медицинские устройства.


Мультипротокольный модуль nRF52840 RF-BM-ND05I

Передовые периферийные устройства

29 GPIO в корпусе с полуотверстием и богатая периферия, такая как UART, ADC, I2C, I2S, хорошо интегрированы, включая высокоскоростной SPI 32 МГц, NFC-A, PPI.

Протокол последовательного порта (UART)

Беспроводной модуль nRF52840 оснащен прозрачным протоколом передачи BLE5.0 (протокол последовательного порта) для реализации богатых функций с помощью AT-команд.

Мощный процессор

RF-BM-ND05 и RF-BM-ND05I основаны на чипе Nordic nRF52840 и представляют собой многопротокольные радиочастотные модули с низким энергопотреблением и новейшим 32-битным процессором ARM® Cortex®-M4 с частотой 64 МГц.


Поддержка нескольких протоколов

RF-BM-ND05I с разъемом IPEX и интерфейсом с полуотверстием поддерживает Bluetooth Mesh, Thread, ZigBee, NFC, Matter и другие собственные технологии 2,4 ГГц, широко используемые в домашней и строительной автоматизации, беспроводных сенсорных сетях и т. д.


Связанные ресурсы:

Многопротокольная SoC nRF52840 для защиты ресурсов онлайн-шифрования

Сравнение RF-BM-ND05, RF-BM-ND05I, RF-BM-ND06


Беспроводная система-на-кристалле:

  • 32-битный процессор ARM® Cortex®-M4 с FPU, 64 МГц
  • Мощность передачи: от -20 дБм до +8 дБм
  • Чувствительность в режиме BLE: -95 дБм (@1 Мбит/с)
  • Память
    • -1 МБ флэш-памяти
    • -256 КБ ОЗУ

Особенности РФ:

  • Bluetooth® 5 с низким энергопотреблением: 2 Мбит/с, 1 Мбит/с, 500 кбит/с и 125 кбит/с.
  • IEEE 802.15.4-2006: 250 кбит/с.
  • Собственный диапазон 2,4 ГГц: 2 Мбит/с, 1 Мбит/с
  • Bluetooth-сетка
  • Нить
  • ЗигБи

Потребление тока:

  • Пиковый ток 4,8 мА в передаче (0 дБм)
  • Пиковый ток 4,6 мА в RX

Рабочий диапазон:

  • Диапазон напряжения питания 1,7 В ~ 5,5 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.

Богатая периферия:

  • Полноскоростной контроллер USB 2.0 (12 Мбит/с)
  • NFC-А
  • 12-разрядный АЦП, 200 тыс. выборок в секунду
  • 48 GPIO
  • ШИМ
  • ДПМ
  • ИЦП
  • SPI ведущий/ведомый
  • Высокоскоростной SPI 32 МГц
  • Интерфейс QSPI 32 МГц
  • I²C главный/подчиненный
  • I²S
  • 2×UART (CTS/RTS)
Мультипротокольные модули серии NORDIC nRF52
номер части РФ-БМ-НД10 RF-BM-ND07 RF-BM-ND06 RF-BM-ND05I RF-BM-ND05 RF-BM-ND08A RF-BM-ND04A
Фото nRF52833 Модуль RF-BM-ND10 nRF52833 Модуль RF-BM-ND07 nRF52840 Модуль RF-BM-ND06 nRF52840 Модуль RF-BM-ND05I nRF52840 Модуль RF-BM-ND05 nRF52811 Модуль RF-BM-ND08A nRF52811 Модуль RF-BM-ND04A
IC nRF52833 nRF52833 nRF52840 nRF52840 nRF52840 nRF52811 nRF52811
Основной ARM® Cortex®-M4F, 64 МГц ARM® Cortex®-M4F, 64 МГц ARM® Cortex®-M4F, 64 МГц ARM® Cortex®-M4F, 64 МГц ARM® Cortex®-M4F, 64 МГц ARM® Cortex®-M4, 64 МГц ARM® Cortex®-M4, 64 МГц
Антенна Интерфейс печатной платы/IPEX/полуотверстия Чип/IPEX/Пэд печатная плата IPEX/интерфейс с полуотверстием печатная плата печатная плата печатная плата
БАРАН 128 КБ 128 КБ 256 КБ 256 КБ 256 КБ 24 КБ 24 КБ
Вспышка 512 КБ 512 КБ 1 МБ 1 МБ 1 МБ 192 КБ 192 КБ
Протоколы BLE5.3, собственный, резьба, ZigBee, ANT, NFC BLE5.3, собственный, резьба, ZigBee, ANT, NFC BLE5.3, собственный, резьба, ZigBee, ANT, NFC, Matter BLE5.3, собственный, резьба, ZigBee, ANT, NFC, Matter BLE5.3, собственный, резьба, ZigBee, ANT, NFC, Matter BLE5.3, собственный, поток, ANT BLE5.3, собственный, поток, ANT
Источник питания 1,7 В ~ 3,6 В, рекомендуется до 3,3 В. 1,7 В ~ 3,6 В, рекомендуется до 3,3 В. 1,7 В ~ 3,6 В, рекомендуется до 3,3 В. 1,7 В ~ 3,6 В, рекомендуется до 3,3 В. 1,7 В ~ 3,6 В, рекомендуется до 3,3 В. 1,7 В ~ 3,6 В, рекомендуется до 3,3 В. 1,7 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц
Макс. Мощность передачи +8 дБм +8 дБм +8 дБм +8 дБм +8 дБм +4 дБм +4 дБм
Получение чувствительности -103 дБм при 125 кбит/с с кодировкой LE PHY -96 дБм при 1 Мбит/с BLE -103 дБм при 125 кбит/с с кодировкой LE PHY -96 дБм при 1 Мбит/с BLE -103 дБм при 125 кбит/с с кодировкой LE PHY -95 дБм при 1 Мбит/с BLE -103 дБм при 125 кбит/с с кодировкой LE PHY -95 дБм при 1 Мбит/с BLE -103 дБм при 125 кбит/с с кодировкой LE PHY -95 дБм при 1 Мбит/с BLE -104 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ 1 Мбит/с BLE -104 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ 1 Мбит/с BLE
GPIO 42 42 48 29 29 16 29
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи Антенна на печатную плату 110 м @ 1M PHY 150 м @ LE CODE Чип-антенна 80 м @ 1M PHY 100 м @ LE CODE 110 м @ 1M PHY 150 м @ КОД LE Внешняя антенна на печатной плате 130 м @ 1M PHY 180 м @ LE CODE 110 м @ 1M PHY 150 м @ КОД LE 80 м @ 1M PHY 110 м @ КОД LE 90 м @ 1M PHY 120 м @ КОД LE
Размер (мм) 33,0 х 17,7 х 2,1 17,0 х 12,2 х 2,2 24,0 х 20,5 х 2,2 24,8 х 15,0 х 2,3 24,8 х 15,0 х 2,3 15,2 х 11,2 х 1,7 24,8 х 15,0 х 2,3
Упаковка Полуотверстие с шагом 1,27 мм Шаг 0,5 мм DFN Шаг 0,8 мм DFN Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
ОТА
Bluetooth-сетка × ×
Дальняя дистанция
Физический уровень 2 Мбит/с
AoA/AoD × × ×
Протокол UART Н/Д Н/Д Н/Д Н/Д Н/Д Раб Раб
Функции Все операции ввода-вывода, поддержка AoA/AoD Все операции ввода-вывода, поддержка AoA/AoD, сверхмалые размеры Все входы/выходы, компактный размер Возможно подключение внешней антенны, шлюза BLE. Богатые ресурсы, шлюз «Умный дом» Высокая совместимость, поддержка AoA/AoD Поддержка AoA/AoD, высокая эффективность
