RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

Сертифицированный многопротокольный модуль CC2652P RF-BM-2652P1

Многопротокольный модуль RF-BM-2652P1 предназначен для рынков Интернета вещей с высокими требованиями. Модуль поддерживает BLE 5.1, ZigBee, Thread IEEE 802.15.4, смарт-объекты с поддержкой IPv6 (6LoWPAN) и собственные. Модуль CC2652P может быть наиболее подходящим радиочастотным модулем для ZHA (домашняя автоматизация ZigBee) и Zigbee2MQTT.

P/N:
RF-BM-2652P1
SoC:
CC2652P
Процессор:
48 MHz ARM® Cortex®-M4F
Протоколы:
Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary
Рабочая частота:
2402 MHz ~ 2480 MHz
Упаковка (мм):

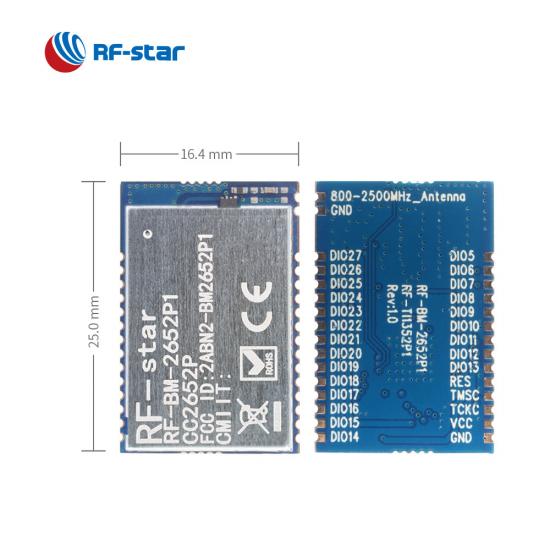

25.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin
Функции:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor
GPIO:
23
Максимум. Мощность TX:
+20 dBm
Диапазон передачи:
500 m (@BLE), 800 m (@ZigBee)

Запрос сейчас

RF-BM-2652P1 — мультипротокольный модуль на базе TI CC2652P с мощным процессором 48 МГц ARM® Cortex®-M4F. Он включает в себя кристалл с частотой 48 МГц, кристалл с частотой 32,768 кГц, флэш-память 352 КБ, ПЗУ 256 КБ, LC-фильтр и высокопроизводительную встроенную антенну на печатной плате. Мощность передачи составляет до 20 дБм, что позволяет радиочастотному модулю достигать большей дальности передачи и может прекрасно работать в ZHA (ZigBee Home Automation) и Zigbee2MQTT . Драйвер Dynamic Multiprotocol Manager (DMM) позволяет модулю CC2652P работать как BLE, ZigBee, Thread-устройство или устройство с несколькими протоколами одновременно.

CC2652P Многопротокольный модуль RF-BM-2652P1

Поддержка нескольких протоколов

RF-BM-2652P1 — это многопротокольный беспроводной модуль 2,4 ГГц, поддерживающий Thread, Zigbee®, Bluetooth® 5.3 Low Energy, IEEE 802.15.4, интеллектуальные объекты с поддержкой IPv6 (6LoWPAN), собственные системы, включая TI 15.4-Stack (2,4 ГГц). ).

Усилитель высокой мощности

Используя встроенный усилитель высокой мощности +20 дБм с лучшим в своем классе потреблением тока передачи при токе 85 мА, RF-модуль CC2652P 2,4 ГГц может помочь вашим беспроводным устройствам достичь гораздо большего радиуса действия.

Отличная чувствительность приемника

Чувствительность приема CC2652P оптимизирована до -100 дБм для 802.15.4 (2,4 ГГц) 1 Мбит/с, -105 дБм для Bluetooth 125 кбит/с (код LE PHY). Это делает модуль 2,4 ГГц хорошо подходящим для ZigBee2mqtt.

Динамический мультипротокольный менеджер

Модуль CC2652P с драйвером цифрового мультиметра позволяет использовать несколько беспроводных стеков, например. BLE, ZigBee, протокол Thread и многое другое для сосуществования и одновременной работы.

- Связанное видео -

Справочный ресурс:

Что такое модули RF-star ZigBee CC2652P

Для чего может использоваться модуль RF-star ZigBee CC2652P

Решение ZigBee CC2652P поможет вам вдали от взрыва природного газа

Беспроводная SoC:

Процессор ARM ^® Cortex ^{® -M4F 48 МГц}
Мощность передачи: до +20 дБм
Чувствительность :

-100 дБм @ 802.15.4 (2,4 ГГц)
-105 дБм @ Bluetooth 5.0 (PHY с кодировкой LE) (125 кбит/с)

Память

352 КБ флэш-памяти
256 КБ ПЗУ
8 0 КБ SRAM

Скорость передачи данных:

ЛЕ 1М ФИЗ
ЛЕ 2М ФИЗ
LE-кодированный PHY (дальний радиус действия)

Функции:

Bluetooth 5.1 с низким энергопотреблением
Нить
Зигби 3.0
ИЭЭЭ 802.15.4
Смарт-объекты с поддержкой IPv6 (6LoWPAN)
Собственный
Bluetooth -сетка
Определение направления

Рабочий диапазон:

Диапазон напряжения питания 1,8 В ~ 3,8 В

Диапазон рабочих температур: -40 °C ~ +85 °C.

Богатая периферия:

АЦП

ЦАП

УАРТ

СПИ

I²C

I²S

РТК

RF-BM-2652P1 Технический паспорт оборудования V1.0_20230525

Многопротокольные модули серии TI SimpleLink CC2652P
номер части	РФ-БМ-2652П4И	РФ-БМ-2652П4	РФ-БМ-2652П3	РФ-БМ-2652П2И	РФ-БМ-2652П2	РФ-БМ-2652П1
Фото
IC	СС2652П7	СС2652П7	СС2652П	СС2652П	СС2652П	СС2652П
Основной	ARM® Cortex®-M4F, 48 МГц	ARM® Cortex®-M4F, 48 МГц	ARM® Cortex®-M4F, 48 МГц	ARM® Cortex®-M4F, 48 МГц	ARM® Cortex®-M4F, 48 МГц	48 МГц ARM® Cortex®-M0+
Антенна	IPEX/интерфейс с полуотверстием	печатная плата	печатная плата	IPEX/интерфейс с полуотверстием	печатная плата	Полуотверстие интерфейса
БАРАН	152 КБ	152 КБ	88 КБ	88 КБ	88 КБ	88 КБ
Вспышка	704 КБ	704 КБ	352 КБ	352 КБ	352 КБ	352 КБ
Протоколы	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, собственные системы, стек SimpleLink™ TI 15.4 (2,4 ГГц)
Источник питания	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.
Частота	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц
Макс. Мощность передачи	+20 дБм	+20 дБм	+20 дБм	+20 дБм	+20 дБм	+20 дБм
Получение чувствительности	-99 дБм @ 802.15.4 (2,4 ГГц) -104 дБм @ 125 кбит/с BLE-кодированный PHY	-99 дБм @ 802.15.4 (2,4 ГГц) -104 дБм @ 125 кбит/с BLE-кодированный PHY	-100 дБм @ 802.15.4 (2,4 ГГц) -105 дБм @ 125 кбит/с BLE-кодированный PHY	-100 дБм @ 802.15.4 (2,4 ГГц) -105 дБм @ 125 кбит/с BLE-кодированный PHY	-100 дБм @ 802.15.4 (2,4 ГГц) -105 дБм @ 125 кбит/с BLE-кодированный PHY	-100 дБм @ 802.15.4 (2,4 ГГц) -105 дБм @ 125 кбит/с BLE-кодированный PHY
GPIO	23	23	11	23	23	23
Рабочая температура	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Температура хранения	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Диапазон передачи	180 м @ 1M PHY (внешняя антенна на печатной плате) 240 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна с клеевым стержнем)	150 м @ 1M PHY 220 м @ PHY с кодировкой LE 600 м @ 802.15.4	150 м @ 1M PHY 220 м @ PHY с кодировкой LE 600 м @ 802.15.4	180 м @ 1M PHY (внешняя антенна на печатной плате) 240 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна с клеевым стержнем)	150 м @ 1M PHY 220 м @ PHY с кодировкой LE 600 м @ 802.15.4	180 м @ 1M PHY (внешняя антенна на печатной плате) 240 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна с клеевым стержнем)
Размер (мм)	30,0 х 16,4 х 2,2	30,0 х 16,4 х 2,2	24,0 х 16,0 х 2,1	30,0 х 16,4 х 2,2	30,0 х 16,4 х 2,2	25,0 х 16,4 х 2,2
Упаковка	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм
ОТА	√	√	√	√	√	√
Bluetooth-сетка	√	√	√	√	√	√
Дальняя дистанция	√	√	√	√	√	√
Физический уровень 2 Мбит/с	√	√	√	√	√	√
AoA/AoD	√	√	√	√	√	√
Протокол UART	Н/Д	Н/Д	Н/Д	Н/Д	Н/Д	Н/Д
Приложение	Умный домашний шлюз, автоматизация зданий	Домашняя автоматизация, панель управления пожарной сигнализацией (FACP)	Детектор дыма и тепла, отслеживание активов	Автоматизация и контроль производства, системы безопасности зданий	Системы безопасности, шлюз	Интеллектуальная сеть, беспроводные сенсорные сети
