CC1312R Модуль Sub-1G с поддержкой 868 МГц 915 МГц 920 МГц RF-SM-1277B1

  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz

CC1312R Модуль Sub-1G с поддержкой 868 МГц 915 МГц 920 МГц RF-SM-1277B1

RF-SM-1277B1 — это модуль Sub-1 ГГц, работающий на частоте 779–930 МГц, особенно известный для передатчиков и приемопередатчиков 868–915 МГц. Он широко используется в высоких требованиях с передачей на большие расстояния и низким энергопотреблением. RF-SM-1277B1 будет хорошим выбором для установки в ваши конечные устройства.

  • P/N:

    RF-SM-1277B1

  • SoC:

    CC1312R

  • Процессор:

    48 MHz Arm® Cortex®-M4F

  • Протоколы:

    IEEE 802.15.4g, IPv6-enabled smart objects(6LoWPAN), MIOTY®, Wireless M-Bus(T, S, C mode), Wi-SUN®, KNX RF, Amazon Sidewalk, proprietary systems, SimpleLink™ TI 15.4 stack (Sub-1 GHz)

  • Рабочая частота:

    779 MHz ~ 930 MHz

  • Упаковка (мм):

    26.0 x 18.0 x 2.3

  • Функции:

    All GPIOs are lead out

  • GPIO:

    30

  • Максимум. Мощность TX:

    +14 dBm

  • Диапазон передачи:

    1000 m
Запрос сейчас

RF-SM-1277B1 — модуль Sub-1G на базе TI CC1312R , основное ядро ​​Arm® Cortex®-M4F с частотой 48 МГц позволяет встраивать модуль в широкий ряд приложений, таких как датчики, интеллектуальные сети и автоматическое считывание показаний счетчиков, беспроводная связь. системы сигнализации и безопасности, а также дистанционное управление в пределах большего радиуса действия. Модуль Sub-1 ГГц, охватывающий популярные частоты, такие как 868 МГц , 915 МГц и 920 МГц,  также поддерживает протокол Wi-SUN, что означает, что его можно использовать в более сложных промышленных приложениях. Мощность передачи  до  14 дБм , а также варианты RF-выхода IPEX и RF-контакта с половинным отверстием  позволяют модулю достигать более длительного покрытия передачи.

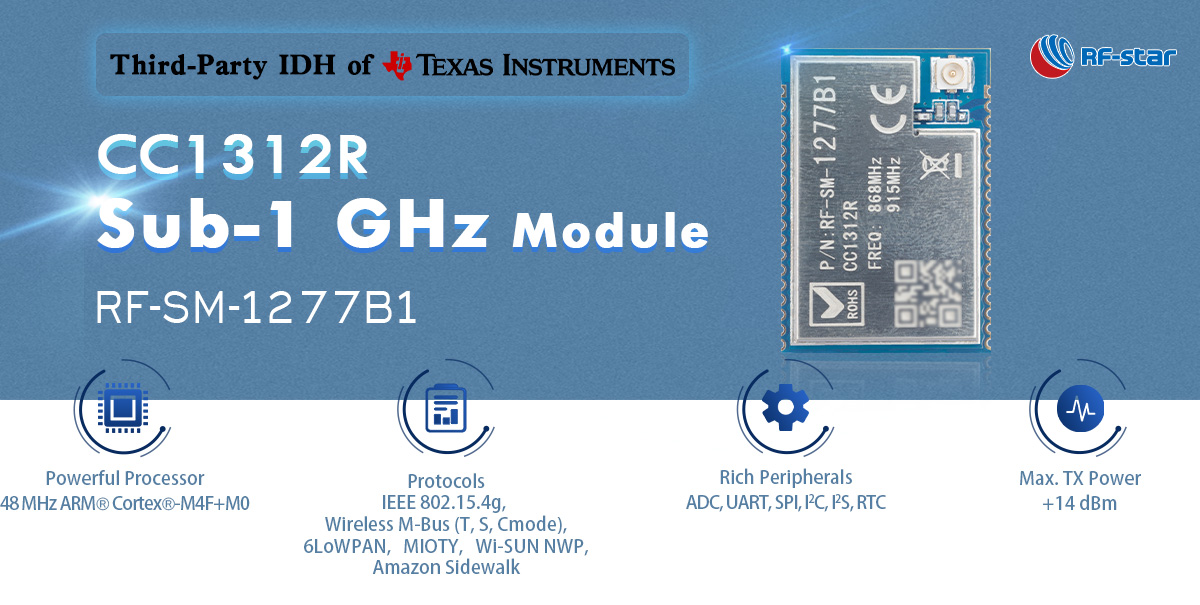

CC1312R Модуль Sub-1 ГГц RF-SM-1277B1

Несколько протоколов

Модуль CC1312R поддерживает IEEE 802.15.4g, интеллектуальные объекты с поддержкой IPv6 (6LoWPAN), MIOTY®, Wi-SUN®, собственные системы и стек TI 15.4 (Sub-1 ГГц).

Широкая радиочастота

Для рабочей частоты от 790 МГц до 930 МГц могут встречаться центральные частоты: 868 МГц, 915 МГц и 920 МГц.

Внешняя антенна

Совместимость с антенной и возможность режима радиочастотного выхода (антенный разъем IPEX и радиочастотный интерфейс с полуотверстием) обеспечивают гибкость подключения вашего устройства.

Богатая периферия

Все цифровые периферийные контакты могут быть подключены к любому GPIO, и доступны эти интерфейсы, включая ADC, UART, SPI, I2C, I2S, RTC.

Больший объем памяти, чем CC1310

· 352 КБ внутрисистемно программируемой флэш-памяти
· 256 КБ ПЗУ для протоколов и библиотеки
· 8 КБ SRAM для кэша (или в качестве оперативной памяти общего назначения)
· 20 КБ SRAM со сверхнизкой утечкой



- Функции  -

· Wi-SUN NWP

· Внешняя антенна

· Богатая периферия

· Частота:  779 МГц ~ 930 МГц

Функция модуля RF-SM-1277B1 Sub-1G

Справочный ресурс:

Сравнение  модуля RF-SM-1277B1 и RF-SM-1277B2 Sub-1G на базе микроконтроллера CC1312

RF-star внедряет технологию Wi-SUN

Беспроводная SoC:

  • Процессор ARM®  Cortex® - M4F 48 МГц
  • Мощность передачи: до +14 дБм
  • Чувствительность:
    • –121 дБм в режиме дальнего действия
    • -110 дБм при 50 кбит/с
  • Память
    • 352 КБ флэш-памяти
    • 88 КБ SRAM

Функции:

  • Безопасность AES-128
  • 30 GPIO


Рабочий диапазон:

  • Диапазон напряжения питания 1,8 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.
  • Частота: 779 МГц ~ 930 МГц



Богатая периферия:

  • АЦП
  • УАРТ
  • СПИ
  • I²C
  • I²S
  • РТК


Сертификаты :

  • CE
  • РоХС
  • Достигать
Модули Sub-1G серии TI CC131x
номер части RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Фото
IC СС1352П7 СС1352П СС1352Р CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Основной ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц
Антенна ИПЕКС Полуотверстие интерфейса ИПЕКС IPEX/интерфейс с полуотверстием IPEX/интерфейс с полуотверстием печатная плата Полуотверстие интерфейса печатная плата IPEX/интерфейс с полуотверстием IPEX/интерфейс с полуотверстием
БАРАН 152 КБ 88 КБ 88 КБ 88 КБ 88 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ
Вспышка 704 КБ 352 КБ 352 КБ 352 КБ 352 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ
Протоколы Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, собственные системы, SimpleLink™ TI 15,4-Stack (Sub-1 ГГц) IEEE 802.15.4g, интеллектуальные объекты с поддержкой IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (режим T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, собственные системы, стек SimpleLink™ TI 15.4 ( Суб-1 ГГц) IEEE 802.15.4g, интеллектуальные объекты с поддержкой IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (режим T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, собственные системы, стек SimpleLink™ TI 15.4 ( Суб-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц) IEEE 802.15.4g, Wireless M-Bus (режим T, S, C), 6LoWPAN, MIOTY, стек SimpleLink™ TI 15.4 (Sub-1 ГГц)
Источник питания 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота 800 МГц ~ 928 МГц, 2,4 ГГц 800 МГц ~ 928 МГц, 2,4 ГГц 800 МГц ~ 928 МГц, 2,4 ГГц 431 МГц ~ 527 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 779 МГц ~ 930 МГц 431 МГц ~ 527 МГц 779 МГц ~ 930 МГц
Макс. Мощность передачи +20 дБм +20 дБм +14 дБм при частоте ниже 1 ГГц +5 дБм при 2,4 ГГц +13 дБм +14 дБм +14 дБм +14 дБм +14 дБм +15 дБм +14 дБм
Получение чувствительности –121 дБм @Sub-1G (режим дальнего действия) –110 дБм @ 50 Кбит/с Sub-1G –104 дБм @125 Кбит/с LE-кодированный PHY –121 дБм @Sub-1G (режим дальнего действия) –110 дБм @Sub-1G (50 Кбит/с) –105 дБм @125 кбит/с LE-кодированный PHY –121 дБм @Sub G (режим дальнего действия) –110 дБм @Sub G (50 Кбит/с) –105 дБм @125 кбит/с LE-кодированный PHY –121 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –121 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с) –114 дБм при частоте ниже 1 ГГц (режим дальнего действия) –110 дБм при частоте ниже 1 ГГц (50 кбит/с)
GPIO 23 23 28 30 30 12 7 8 30 30
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 180 м @ 1M PHY (внешняя антенна на печатной плате) 230 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна на клеевом стержне) 1400 м @ Sub-1G (внешняя антенна на клеевом стержне) 180 м @ 1M PHY (внешняя антенна на печатной плате) 230 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 1200 м @ 802.15.4 (внешняя антенна на клеевом стержне) 1400 м @ Sub-1G (внешняя антенна на клеевом стержне) 120 м @ 1M PHY (внешняя антенна на печатной плате) 180 м @ PHY с кодировкой LE (внешняя антенна на печатной плате) 900 м @ 802.15.4 (внешняя антенна на клеевом стержне) 900 м @ Sub-1G (внешняя антенна на клеевом стержне) 1000 м (внешняя клеевая антенна) 1000 м (внешняя клеевая антенна) 720 м 1000 м (внешняя клеевая антенна) 720 м 1000 м (внешняя клеевая антенна) 1000 м (внешняя клеевая антенна)
Размер (мм) 26,5 х 16,8 х 2,2 25,0 х 16,4 х 2,2 26,5 х 16,8 х 2,2 26,0 х 18,0 х 2,3 26,0 х 18,0 х 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 х 18,0 х 2,3 26,0 х 18,0 х 2,3
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
Функции Беспроводной M-Bus, сбор энергии Умное сельское хозяйство, сенсорное управление Интеллектуальная сеть, промышленный мониторинг и контроль Поддержка цифрового мультиметра, более длинный диапазон передачи Поддержка цифрового мультиметра, более длинный диапазон передачи Встроенная антенна на печатной плате Сверхмалые размеры, подходят для внешних антенн Заглушки для удобного встраивания Увеличенный диапазон передачи Увеличенный диапазон передачи
