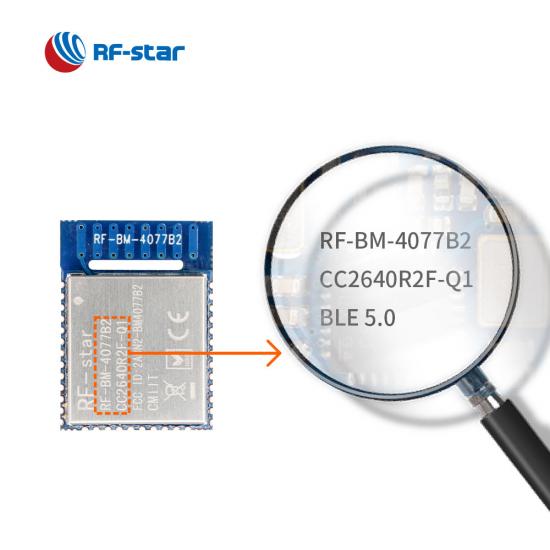

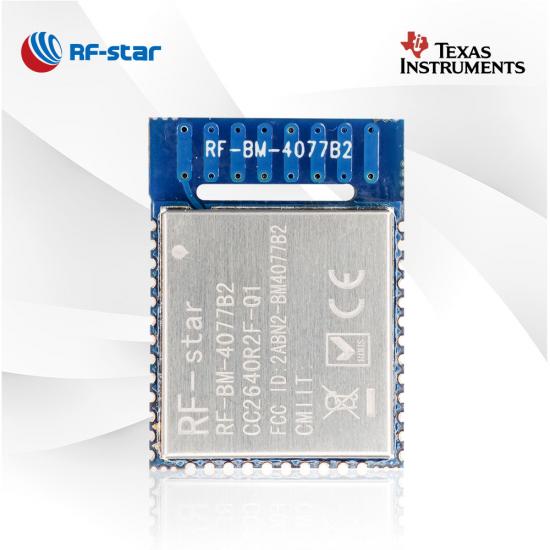

Модуль BLE5.0 CC2640R2F-Q1 для автомобильной промышленности RF-BM-4077B2

  • BLE5.0 CC2640R2F Q1 Module RF-BM-4077B2 for Automotive Applications
  • BLE5.0 CC2640R2F Q1 Module RF-BM-4077B2 for Automotive Applications
  • BLE5.0 CC2640R2F Q1 Module RF-BM-4077B2 for Automotive Applications
  • BLE5.0 CC2640R2F Q1 Module RF-BM-4077B2 for Automotive Applications
  • BLE5.0 CC2640R2F Q1 Module RF-BM-4077B2 for Automotive Applications

Модуль BLE5.0 CC2640R2F-Q1 для автомобильной промышленности RF-BM-4077B2

RF-BM-4077B2 — это модуль Bluetooth 4.2 и Bluetooth 5.0 Low Energy, предназначенный для автомобильного рынка. IC CC2640R2F-Q-1 — это беспроводная SoC, совместимая с AEC-Q100. Найдите RF-BM-4077B2, который поможет вам завершить радиочастотную часть вашего дизайна.

  • P/N:

    RF-BM-4077B2

  • SoC:

    CC2640R2F-R2F

  • Процессор:

    48 MHz ARM® Cortex®-M3

  • Протоколы:

    Bluetooth 5.0 low energy

  • Рабочая частота:

    2402 MHz ~ 2480 MHz

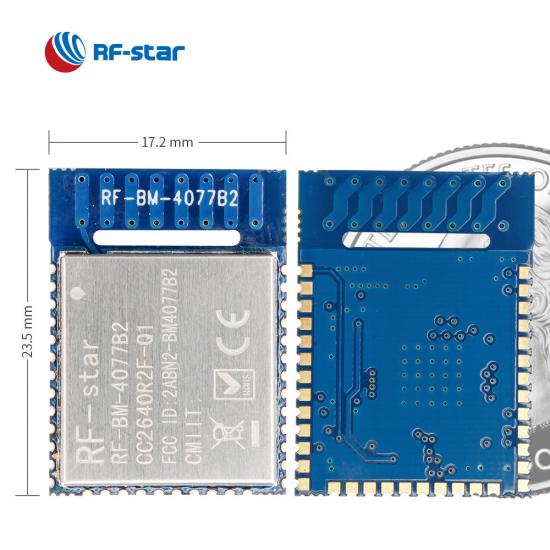

  • Упаковка (мм):

    23.5 × 17.0 × 1.7, half-hole, 1.27 pitch, 36-pin

  • Функции:

    wide working temperature range of -40 °C ~ +105 °C, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension

  • GPIO:

    31

  • Максимум. Мощность TX:

    +5 dBm

  • Диапазон передачи:

    120 m
Запрос сейчас

RF-BM-4077B2 — первый автоматический Bluetooth-передатчик RF-star . Он основан на беспроводной SoC Texas Instruments CC2640R2F-Q1 AEC-Q100, поддерживающей Bluetooth 4.2 и Bluetooth 5.0 Low Energy. 32-битный основной процессор ARM Cortex-M3 с частотой 48 МГц обеспечивает этому модулю высокую производительность и низкое энергопотребление. Модуль состоит из кристалла 24 МГц, кристалла 32,768 кГц, балуна LC и антенны на печатной плате с инвертированной F-образной схемой. Он может работать в прозрачном режиме передачи и устанавливать параметры с помощью AT-команд, что позволяет пользователям быстро создавать надежное соединение BLE для приложений. Этот модуль CC2640R2F является одним из наиболее подходящих модулей для автомобильной промышленности.


Модуль BLE5.0 CC2640R2F-Q1 для автомобильной промышленности


- Протокол прозрачной передачи BLE 5.0  (мост)  -

· Одна роль подчиненного, Одиночная роль хозяина

· UUID специальной службы

· Пароль подключения

· Скорость передачи данных : 1 Мбит/с, 2 Мбит/с, 500 кбит/с, 125 кбит/с

· Пакеты рекламных расширений

Модуль CC2640R2F-Q1 поддерживает модуль прозрачной передачи BLE 5.0.


- Протокол прозрачной передачи  BLE 4.2  (мост)  -

· Несколько ролей: ведомый, мастер, мастер-раб

·  Настраиваемые параметры : скорость передачи данных, интервал соединения, интервал вещания, мощность передачи…

· Пароль подключения

Модуль CC2640R2F-Q1 поддерживает модуль прозрачной передачи BLE 4.2.


Связанные ресурсы:

Модуль Bluetooth 5.0 с чипом автомобильного класса CC2640R2F-Q1

Различия между TI CC2640R2L и CC2640R2F

Пинборд тестовой платы для модуля серии TI (CC2540 CC2541 CC2640)


Беспроводная система-на-кристалле:

  • Процессор ARM® Cortex®-M3 с тактовой частотой 48 МГц
  • Мощность передачи: до +5 дБм
  • Чувствительность в режиме BLE: -97 дБм.
  • Память
    • -128 КБ флэш-памяти
    • -20 КБ SRAM


Поддерживаемые протоколы:

  • Bluetooth 4.2 с низким энергопотреблением
  • Bluetooth 5.0 с низким энергопотреблением


Потребление тока:

  • 2,71 мкА в спящем режиме
  • 38,11 мкА при цикле передачи 200 мс (отключить внутреннюю подтяжку EN)
  • 188,72 мкА при цикле подключения 20 мс (отключить внутреннюю подтяжку EN)

Рабочий диапазон:

  • Диапазон напряжения питания 1,8 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +105 °C.


Богатая периферия:


  • 12-битный АЦП
  • 31 GPIO
  • СПИ
  • I²C
  • I²S
  • РТК
  • UART (CTS/RTS)
  • АЭС-128


Модули BLE серии TI CC264x
номер части RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Фото RF-BM-2642B1 CC2642R Модуль BLE RF-BM-4077B2 CC2640R2F-Q1 Модуль BLE RF-BM-4055B1L CC2640R2LRHB Модуль BLE RF-BM-4077B1L CC2640R2LRGZ Модуль BLE RF-BM-4077B1 CC2640R2FRGZ Модуль BLE RF-BM-4044B5 CC2640R2F Модуль BLE RF-BM-4044B4 CC2640R2F Модуль BLE RF-BM-4044B3 CC2640R2F Модуль BLE RF-BM-4044B2 CC2640R2F Модуль BLE
IC СС2642Р CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Основной ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц
Антенна печатная плата печатная плата печатная плата печатная плата печатная плата Интерфейс чип/полуотверстие Интерфейс чип/полуотверстие ИПЕКС печатная плата
БАРАН 88 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ
Вспышка 352 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ
Протоколы БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3
Источник питания 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В.
Частота 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц
Макс. Мощность передачи +5 дБм +5 дБм +5 дБм +5 дБм +5 дБм +2 дБм +2 дБм +2 дБм +2 дБм
Получение чувствительности -97 дБм @ BLE 1M PHY -105 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY
GPIO 31 31 13 31 31 10 10 10 10
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 110 м @ 1M PHY 160 м @ PHY с кодировкой LE 100 м @ 1M PHY 150 м @ PHY с кодировкой LE 60 м @ 1M PHY 90 м @ PHY с кодировкой LE 70 м @ 1M PHY 100 м @ PHY с кодировкой LE 80 м @ 1M PHY 110 м @ PHY с кодировкой LE Чип-антенна 30 м @ 1M PHY 60 м @ PHY с кодировкой LE Чип-антенна 20 м @ 1M PHY 50 м @ PHY с кодировкой LE Внешняя антенна на печатной плате 110 м @ 1M PHY 150 м @ PHY с кодировкой LE 60 м @ 1M PHY 90 м @ PHY с кодировкой LE
Размер (мм) 23,5 х 17,0 х 2,2 23,5 х 17,0 х 2,2 15,2 х 11,2 х 1,7 23,5 х 17,0 х 1,7 23,5 х 17,0 х 1,7 10,5 х 8,5 х 2,0 8,0 х 8,0 х 1,5 15,2 х 11,2 х 2,1 16,6 х 11,2 х 1,7
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
ОТА √ √ √ √ √ √ √ √ √
Bluetooth-сетка √ × × × × × × × ×
Дальняя дистанция √ √ √ √ √ √ √ √ √
Физический уровень 2 Мбит/с √ √ √ √ √ √ √ √ √
AoA/AoD √ √ × × √ √ √ √ √
Протокол UART Главный-подчиненный одновременно Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный
Функции Высокая защита от помех Класс AEC-Q100, высокая защита от помех Высокая рентабельность Высокая рентабельность 31 GPIO для более доступных приложений Малый размер, Двусторонние колодки Ультра-маленький размер Возможно для внешних антенн Высокая стабильность
