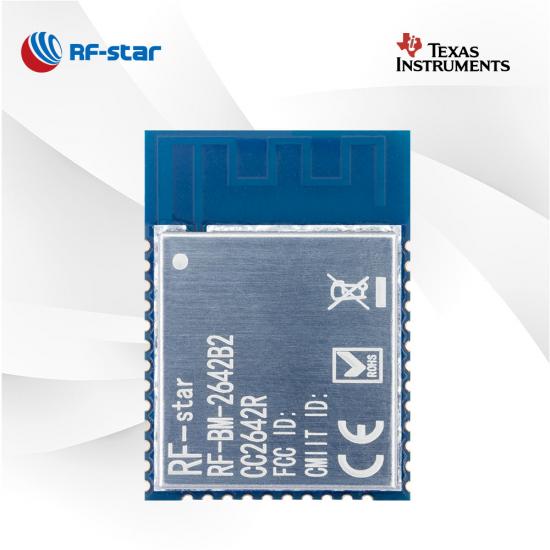

Новейший модуль TI CC2642R Bluetooth 5.2 с низким энергопотреблением RF-BM-2642B2

  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module

Новейший модуль TI CC2642R Bluetooth 5.2 с низким энергопотреблением RF-BM-2642B2

RF-BM-2642B2 — это модуль Bluetooth 5.2 Low Energy, разработанный с учетом требований к высокой производительности продуктов Интернета вещей. Функция пеленгации позволяет модулю удовлетворять потребности широкого спектра приложений. Начните разработку с модуля UART RF-BM-2642B2 CC2642R.

  • P/N:

    RF-BM-2642B2

  • SoC:

    CC2642R

  • Процессор:

    48 MHz ARM® Cortex®-M4F

  • Протоколы:

    Bluetooth 5.2 low energy

  • Рабочая частота:

    2402 MHz ~ 2480 MHz

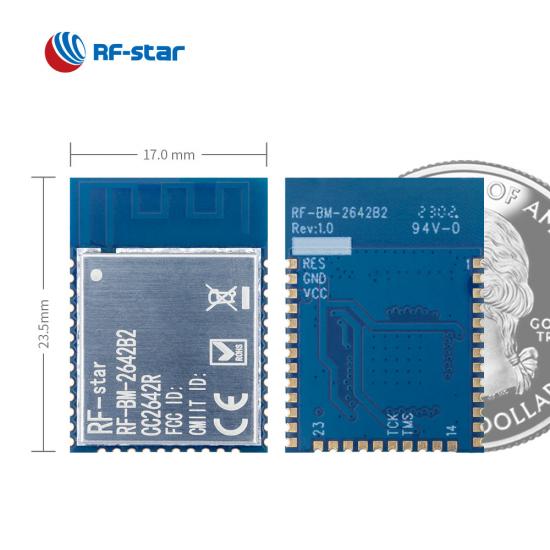

  • Упаковка (мм):

    23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin

  • Функции:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension, Direction finding, Bluetooth mesh

  • GPIO:

    31

  • Максимум. Мощность TX:

    +5 dBm

  • Диапазон передачи:

    150 m
Запрос сейчас

  Модуль RF-BM-2642B2 BLE5.2 оптимизирован для  маломощной  беспроводной связи и расширенных сенсорных приложений. Он включает в себя мощный  SoC TI CC2642R  , кристалл с частотой 48 МГц, кристалл с частотой 32,768 кГц, 352 КБ внутрисистемной программируемой флэш-памяти, 256 КБ ПЗУ, LC-фильтр и высокопроизводительную встроенную антенну на печатной плате. Базовый процессор ARM® Cortex®-M4F позволяет модулю CC2642R работать при чрезвычайно низком токе в гибких режимах питания и иметь небольшой размер, прочное расстояние подключения и высокую надежность. Модуль Bluetooth Low Energy также может быть предварительно запрограммирован с использованием прозрачного протокола передачи, встроенного в скорости передачи данных 1M PHY и 2M PHY, большие расстояния BLE и пакеты расширения рекламы. Используя  комплект разработки программного обеспечения (SDK) TI SimpleLink™  CC13x2 и CC26x2, модуль можно использовать для приложений Bluetooth Mesh и локализации в реальном времени (RTLS).

Особенности модуля CC2642R BLE 5.2 RF-BM-2642B2


- Протокол прозрачной передачи BLE 5.0  (мост) -

· Несколько ролей:  Мастер, Ведомый, Мастер-раб, Маяк

· Несколько соединений:  один главный и семь подчиненных одновременно

· UUID специальной службы

· Аутентификация пользователя

· Автоматическое переподключение

Прозрачный протокол передачи BLE 5.0 модуля CC2642R RF-BM-2642B2

Связанные ресурсы:

Модуль BLE автомобильного класса CC2642R-Q1 расширяет возможности подключенных транспортных средств

На что способен модуль RFBM2642B1 CC2642R BLE?

Различия между CC2642R, CC2640 и CC2640R2F


Беспроводная система-на-кристалле:

  • Процессор ARM® Cortex®-M4F 48 МГц
  • Мощность передачи: до +5 дБм
  • Чувствительность в режиме BLE: -97 дБм.
  • Память
    • -352 КБ флэш-памяти
    • -256 КБ ПЗУ
    • -80 КБ SRAM


Функции:

  • Bluetooth 4.2 с низким энергопотреблением
  • Bluetooth 5.0 с низким энергопотреблением
  • Bluetooth-сетка
  • Определение направления


Потребление тока:

  • 1,88 мкА в спящем режиме
  • 101,94 мкА при цикле передачи 200 мс
  • 77,07 мкА при цикле подключения 100 мс

Рабочий диапазон:

  • Диапазон напряжения питания 1,8 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.


Богатая периферия:

  • 12-битный АЦП
  • ЦАП
  • 31 GPIO
  • СПИ
  • I²C
  • I²S
  • РТК
  • UART (CTS/RTS)
Модули BLE серии TI CC264x
номер части RF-BM-2642QB1I RF-BM-2642B1 RF-BM-2642B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Фото RF-BM-2642QB1I CC2642R-Q1 Модуль BLE RF-BM-2642B1 CC2642R Модуль BLE RF-BM-2642B2 CC2642R Модуль BLE RF-BM-4055B1L CC2640R2LRHB Модуль BLE RF-BM-4077B1L CC2640R2LRGZ Модуль BLE RF-BM-4077B1 CC2640R2FRGZ Модуль BLE RF-BM-4044B5 CC2640R2F Модуль BLE RF-BM-4044B4 CC2640R2F Модуль BLE RF-BM-4044B3 CC2640R2F Модуль BLE RF-BM-4044B2 CC2640R2F Модуль BLE
IC CC2642R-Q1 СС2642Р СС2642Р CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Основной ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц
Антенна ИПЕКС печатная плата печатная плата печатная плата печатная плата печатная плата Интерфейс чип/полуотверстие Интерфейс чип/полуотверстие ИПЕКС печатная плата
БАРАН 88 КБ 88 КБ 88 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ
Вспышка 352 КБ 352 КБ 352 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ
Протоколы БЛЕ5.2 БЛЕ5.2 БЛЕ5.2 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3
Источник питания 1,8 В ~ 3,63 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В.
Частота 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц
Макс. Мощность передачи +5 дБм +5 дБм +5 дБм +5 дБм +5 дБм +5 дБм +2 дБм +2 дБм +2 дБм +2 дБм
Получение чувствительности -97 дБм @ BLE 1M PHY -105 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -105 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -105 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY
GPIO 31 31 31 13 31 31 10 10 10 10
Рабочая температура -40 ℃ ~ +125 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 200 м @ 1M PHY 300 м @ PHY с кодировкой LE 110 м @ 1M PHY 160 м @ PHY с кодировкой LE 140 м @ 1M PHY 255 м @ PHY с кодировкой LE 60 м @ 1M PHY 90 м @ PHY с кодировкой LE 70 м @ 1M PHY 100 м @ PHY с кодировкой LE 80 м @ 1M PHY 110 м @ PHY с кодировкой LE Чип-антенна 30 м @ 1M PHY 60 м @ PHY с кодировкой LE Чип-антенна 20 м @ 1M PHY 50 м @ PHY с кодировкой LE Внешняя антенна на печатной плате 110 м @ 1M PHY 150 м @ PHY с кодировкой LE 60 м @ 1M PHY 90 м @ PHY с кодировкой LE
Размер (мм) 21,5 х 17,0 х 2,2 23,5 х 17,0 х 2,2 23,5 х 17,0 х 2,2 15,2 х 11,2 х 1,7 23,5 х 17,0 х 1,7 23,5 х 17,0 х 1,7 10,5 х 8,5 х 2,0 8,0 х 8,0 х 1,5 15,2 х 11,2 х 2,1 16,6 х 11,2 х 1,7
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
ОТА √ √ √ √ √ √ √ √ √ √
Bluetooth-сетка √ √ × × × × × × × ×
Дальняя дистанция √ √ √ √ √ √ √ √ √ √
Физический уровень 2 Мбит/с √ √ √ √ √ √ √ √ √ √
AoA/AoD √ √ √ × × √ √ √ √ √
UART-протокол Главный-подчиненный одновременно Главный-подчиненный одновременно Главный-подчиненный одновременно Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный
Функции Класс AEC-Q100 Высокая защита от помех Высокая защита от помех Высокая рентабельность Высокая рентабельность 31 GPIO для более доступных приложений Малый размер, Двусторонние колодки Ультра-маленький размер Возможно для внешних антенн Высокая стабильность
