Беспроводной последовательный модуль UART RS02A1-B BLE5.0 RSBRS02ABRI

  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI

Беспроводной последовательный модуль UART RS02A1-B BLE5.0 RSBRS02ABRI

RSBRS02ABRI нацелен на экономичные и высокопроизводительные приложения. Это модуль Bluetooth v5.0 с низким энергопотреблением и поддержкой скорости передачи данных 2 Мбит/с. Специальные периферийные устройства 7816 T-0 и инфракрасный порт позволяют использовать модуль дистанционного управления и контактную IC-карту. Начните разработку продукта с последовательного модуля UART RSBRS02ABRI BLE5.0.

  • P/N:

    RSBRS02ABRI

  • SoC:

    RS02A1-B

  • Процессор:

    ARM Cortex-M0+ @ 48 MHz

  • Протоколы:

    Bluetooth 5.0 low energy

  • Рабочая частота:

    2402 MHz ~ 2480 MHz

  • Упаковка (мм):

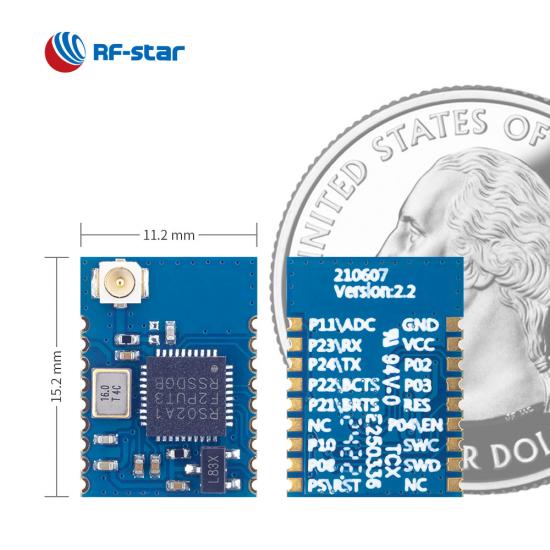

    15.2 × 11.2 × 2.3, half-hole, 1.27 pitch, 18-pin

  • Функции:

    7816 T-0, infra-red, 2 Mbps data rate

  • GPIO:

    11

  • Максимум. Мощность TX:

    +5 dBm

  • Диапазон передачи:

    120 m
Запрос сейчас

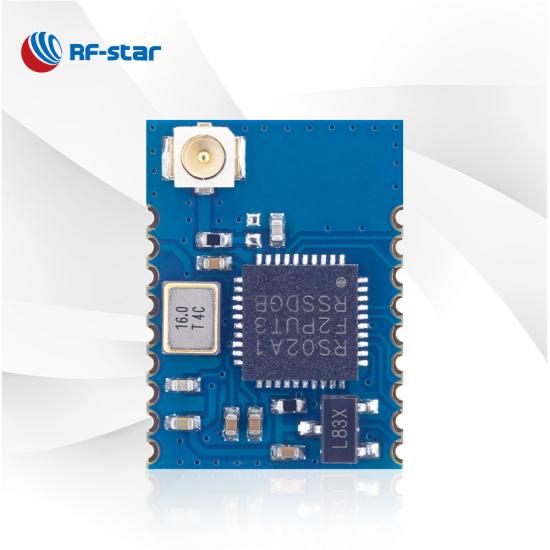

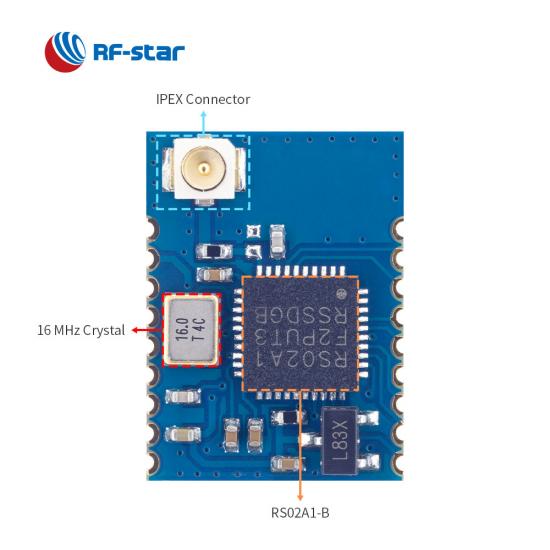

RSBRS02ABRI — это одномодовый модуль Bluetooth с низким энергопотреблением , основанный на SoC RF-star RS02A1-B . Этот модуль обладает компактными размерами, хорошим шумоподавлением, лучшей чувствительностью, высокой дальностью передачи, высокой надежностью и низкой стоимостью. Он включает в себя кристалл с частотой 16 МГц, согласующий радиочастотный фильтр, фильтр питания и разъем IPEX для расширения возможностей антенны. Он может быть предварительно запрограммирован с использованием прозрачного протокола передачи BLE5.0 , что позволяет этому последовательному модулю UART работать с большим количеством приложений, таких как медицинские устройства, игровые контроллеры, интеллектуальные осветительные устройства.

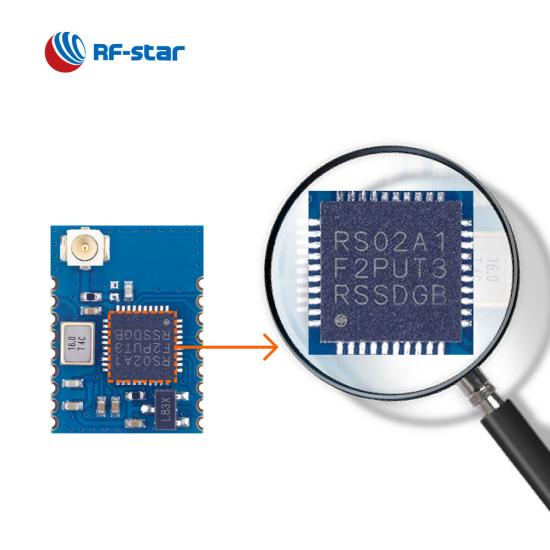

RS02A1-B Чип BLE5.0 Модуль RSBRS02ABRI


- Прозрачная передача  (мост)  и протокол прямого управления -

·  С лаве

·  Макс . прозрачная скорость передачи: до 45,6 кБ/с

·  Скорость передачи данных : 1 Мбит/с, 2 Мбит/с

· Особенности: О ТА

· UUID специальной службы

·  Пэйринг _


RSBRS02ABRI поддерживает прозрачную передачу (мост) и протокол с прямым управлением

- Дисплей продукта -

Беспроводная система-на-кристалле:


  • Процессор ARM® Cortex®-M0+, 48 МГц
  • Мощность передачи: от -20 дБм до +5 дБм
  • Чувствительность: -94 дБм при 1 Мбит/с
  • Память
    • -256 КБ флэш-памяти
    • -32 КБ SRAM
  • Скорость передачи данных: 1 Мбит/с, 2 Мбит/с


Поддерживаемые протоколы:


  • Bluetooth 5.0 с низким энергопотреблением
  • Bluetooth 4.2 с низким энергопотреблением


Потребление тока:


  • 5,49 мкА в спящем режиме
  • 132,08 мкА при цикле передачи 200 мс (отключить внутреннее подтягивание EN)
  • 81,07 мкА при цикле подключения 100 мс (отключить внутреннюю подтяжку EN)

Рабочий диапазон:


  • Диапазон напряжения питания 2,3 В ~ 3,6 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.


Богатая периферия:


  • 11 GPIO.
  • 2 UART с CTS/RTS
  • SPI с возможностью настройки главного/подчиненного устройства
  • I2C с возможностью настройки главного/подчиненного
  • 7816 Главный интерфейс T-0
  • Интерфейс клавиатуры
  • Инфракрасный генератор
  • ШИМ
  • 9-битный АЦП
  • прямой доступ к памяти


Сертификаты:


  • РоХС


Бытовые модули BLE на базе микросхем
номер части РСБРС02АБР-01 RSBRS02ABRI РСБ РС02АБР RSBRS02AI Р SBRS02AA
Фото РСБРС02АБР-01 RSBRS02ABRI RSBRS02ABRI RSBRS02AI РСБРС02АА
IC РС02А1-Б РС02А1-Б РС02А1-Б РС02А1-А РС02А1-А
Основной 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+ 48 МГц ARM® Cortex®-M0+
Антенна печатная плата ИПЕКС печатная плата ИПЕКС печатная плата
БАРАН 36 КБ + 4 КБ 36 КБ + 4 КБ 36 КБ + 4 КБ 32 КБ 32 КБ
Вспышка 256 КБ 256 КБ 256 КБ 256 КБ 256 КБ
Протоколы БЛЕ5.0, БЛЕ 2М ФИЗ БЛЕ5.0, БЛЕ 2М ФИЗ БЛЕ5.0, БЛЕ 2М ФИЗ БЛЕ5.0, БЛЕ 2М ФИЗ БЛЕ5.0, БЛЕ 2М ФИЗ
Источник питания 2,3 В ~ 3,6 В, рекомендуется до 3,3 В. 2,3 В ~ 3,6 В, рекомендуется до 3,3 В. 2,3 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В. 1,8 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц
Макс. Мощность передачи +5 дБм +5 дБм +5 дБм +7 дБм +7 дБм
Получение чувствительности -94 дБм при 1 Мбит/с BLE -94 дБм при 1 Мбит/с BLE -94 дБм при 1 Мбит/с BLE -95 дБм при 1 Мбит/с BLE -95 дБм при 1 Мбит/с BLE
GPIO 11 11 11 13 13
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 110 м 140 м (внешняя антенна на печатной плате) 110 м 160 м (внешняя антенна на печатной плате) 120 м
Размер (мм) 15,2 х 11,2 х 2,0 15,2 х 11,2 х 2,3 15,2 х 11,2 х 1,8 15,2 х 11,2 х 2,1 15,2 х 11,2 х 1,7
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
ОТА √ √ √ √ √
сетка × × × × ×
Дальняя дистанция × × × × ×
Физический уровень 2 Мбит/с √ √ √ √ √
AoA/AoD × × × × ×
Протокол UART Раб Раб Раб Главный-подчиненный одновременно Главный-подчиненный одновременно
Функции Малый размер, высокая прозрачная скорость передачи Возможно подключение внешней антенны, поддержка OTA, компактный размер. Малый размер, высокая прозрачная скорость передачи Возможно подключение внешней антенны, поддержка OTA, компактный размер. Поддержка режима прямого управления, простота в использовании
