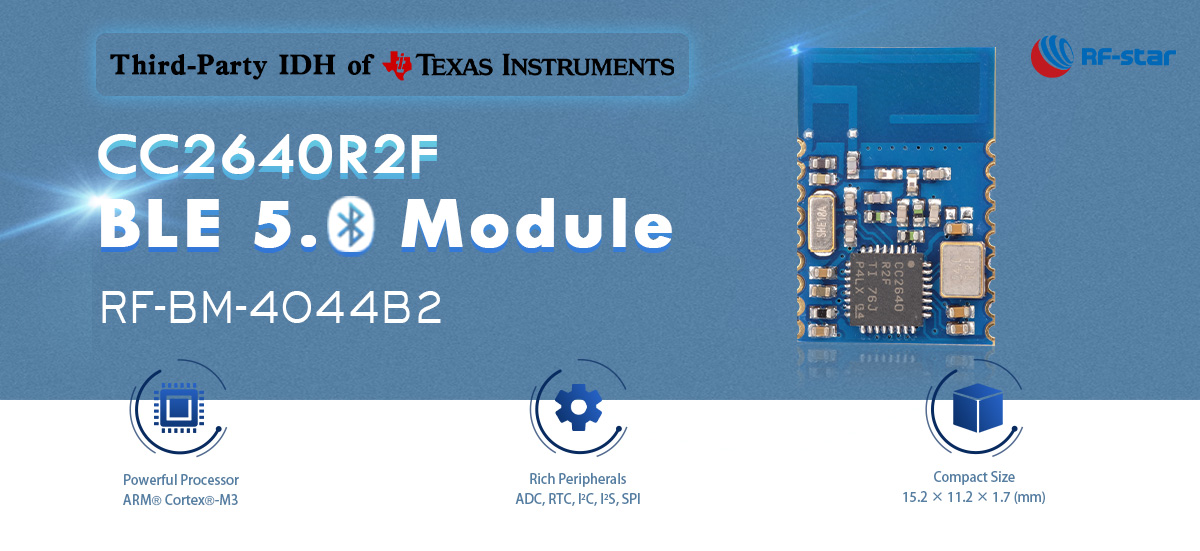

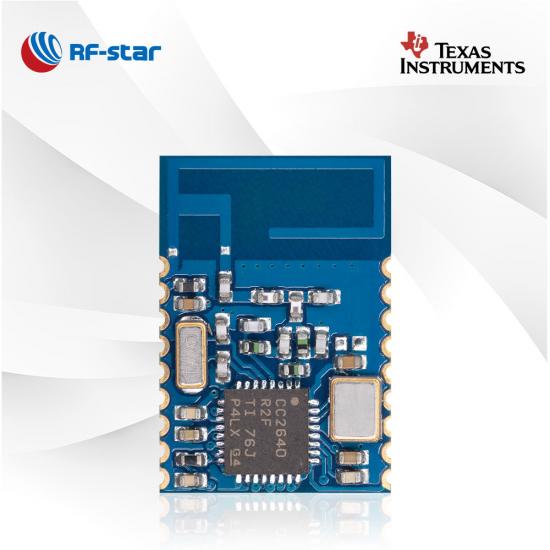

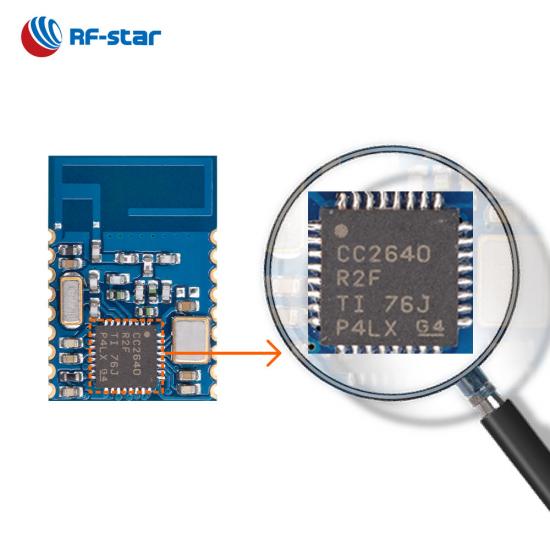

Сертифицированный модуль BLE5.0 TI CC2640R2F RF-BM-4044B2

RF-BM-4044B2 — это модуль Bluetooth LE5.0, отвечающий требованиям высокой производительности продуктов Интернета вещей. Модуль компактного размера отвечает потребностям широкого спектра приложений. Выберите модуль RF-BM-4044B2 CC2640R2F BLE в качестве варианта конструкции.

P/N:
RF-BM-4044B2
SoC:
CC2640R2FRSM
Процессор:
ARM® Cortex®-M3
Протоколы:
Bluetooth 5.0 low energy
Рабочая частота:
2402 MHz ~ 2480 MHz
Упаковка (мм):

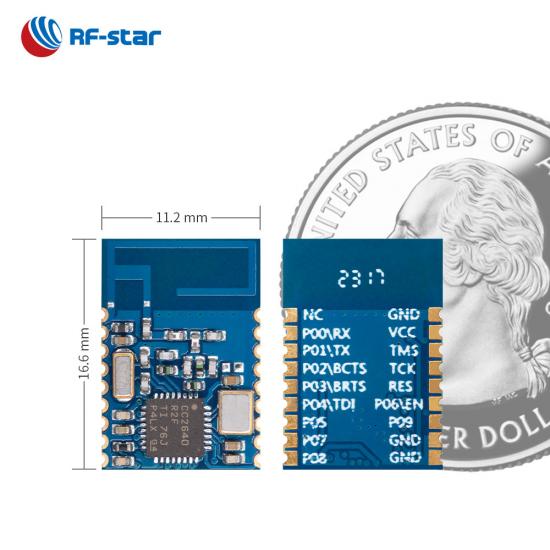

15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin
Функции:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension
GPIO:
10
Максимум. Мощность TX:
+2 dBm
Диапазон передачи:
80 m

Запрос сейчас

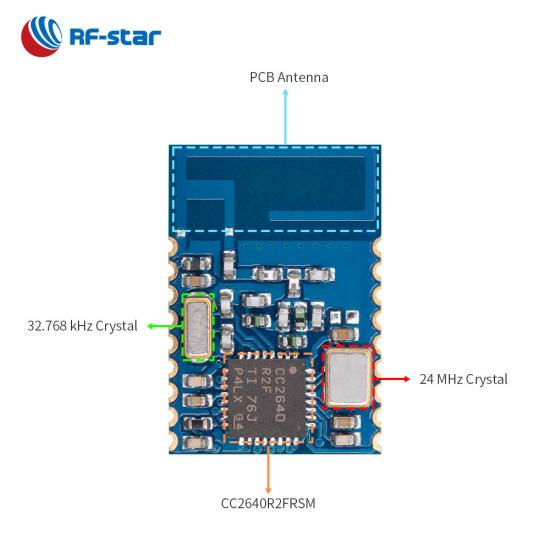

Модуль RF-BM-4044B2 BLE5.0 разработан на основе однокристальной системы CC2640R2FRSM . Модуль содержит 32-битное ядро ARM Cortex-M3 с частотой 48 МГц, кристалл с частотой 24 МГц, кристалл с частотой 32,768 кГц, LC-фильтр и высокопроизводительную встроенную антенну на печатной плате. Модуль CC2640R2 имеет богатую периферию, такую как АЦП, SPI, I²C, I²S, а также уникальный контроллер датчиков со сверхнизким энергопотреблением, что делает модуль пригодным для подключения внешних датчиков в спящем режиме или независимого сбора аналоговых и цифровых данных. Компактный размер и предварительно запрограммированный прозрачный протокол передачи позволяют легко применять модуль в приложениях с основным MCU.

Модуль Bluetooth 5.0 на базе чипсета CC2640R2F

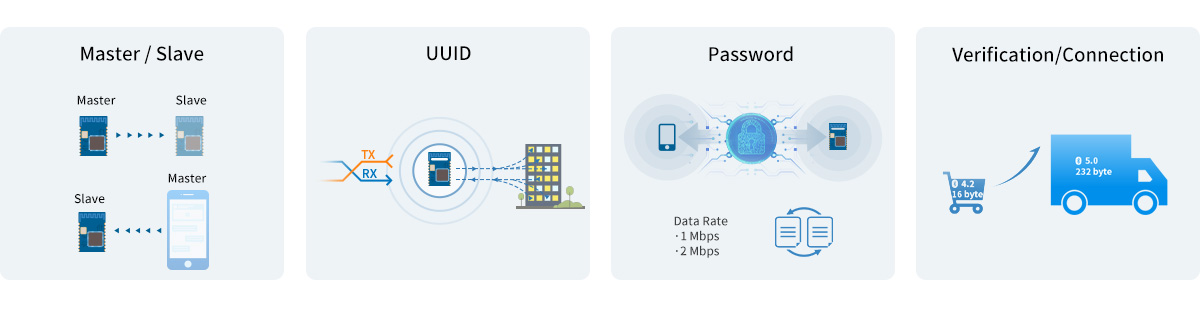

- Протокол прозрачной передачи BLE 5.0 ( мост) -

· Одна роль подчиненного, Одиночная роль хозяина

· UUID специальной службы

· Пароль подключения

· Скорость передачи данных : 1 Мбит/с, 2 Мбит/с

· Пакеты рекламных расширений

RF-BM-4044B2 поддерживает прозрачную передачу BLE 5.0

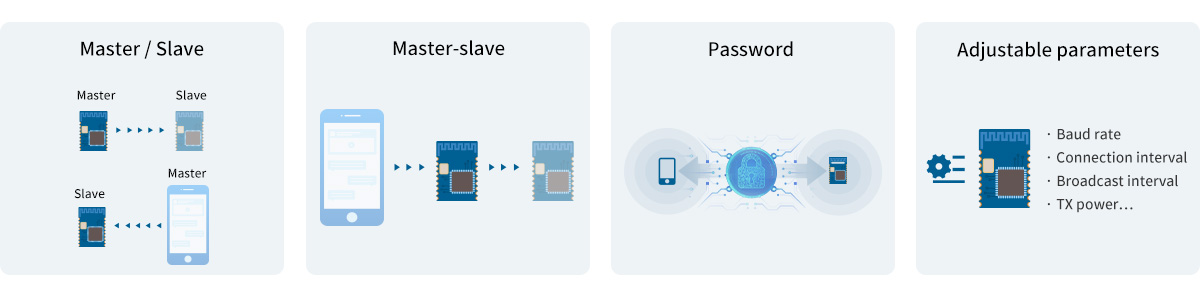

- Протокол прозрачной передачи BLE 4.2 (мост) -

· Несколько ролей: ведомый, мастер, мастер-раб

· Настраиваемые параметры: скорость передачи данных, интервал соединения, интервал вещания, мощность передачи…

· Пароль подключения

RF-BM-4044B2 поддерживает прозрачную передачу BLE 4.2.

Связанные ресурсы:

Модуль Bluetooth 5.0 с чипом автомобильного класса CC2640R2F-Q1

Различия между TI CC2640R2L и CC2640R2F

Беспроводные модули RFSTAR CC2640R2F поддерживают IoT-платформу Ali Cloud Link

Пинборд тестовой платы для модуля серии TI (CC2540 CC2541 CC2640)

Беспроводная система-на-кристалле:

Процессор ARM® Cortex®-M3
Мощность передачи: от -21 дБм до +2 дБм
Чувствительность в режиме BLE: -97 дБм.
Память

-128 КБ флэш-памяти
-28 КБ SRAM

Поддерживаемые протоколы:

Bluetooth 4.2 с низким энергопотреблением
Bluetooth 5.0 с низким энергопотреблением

Потребление тока:

2,02 мкА в спящем режиме
108,76 мкА при цикле передачи 200 мс (отключить внутреннюю подтяжку EN)
497,41 мкА при цикле подключения 30 мс (отключить внутреннюю подтяжку EN)

Рабочий диапазон:

Диапазон напряжения питания 1,8 В ~ 3,8 В
Диапазон рабочих температур: -40 °C ~ +85 °C.

Богатая периферия:

12-битный АЦП
10 GPIO
СПИ
I²C
I²S
РТК
UART (CTS/RTS)
АЭС-128

Сертификаты:

ФКС
СРРК
РоХС

RF-BM-4044B2_4044B3 Технический паспорт оборудования V1.1_20230526

Модули BLE серии TI CC264x
номер части	RF-BM-2642B1	RF-BM-4077B2	RF-BM-4055B1L	RF-BM-4077B1L	RF-BM-4077B1	RF-BM-4044B5	RF-BM-4044B4	RF-BM-4044B3	RF-BM-4044B2
Фото
IC	СС2642Р	CC2640R2F-Q1	CC2640R2LRHB	CC2640R2LRGZ	CC2640R2FRGZ	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM
Основной	ARM® Cortex®-M4F, 48 МГц	ARM® Cortex®-M3, 48 МГц	ARM® Cortex®-M3, 48 МГц	ARM® Cortex®-M3, 48 МГц	ARM® Cortex®-M3, 48 МГц	ARM® Cortex®-M3, 48 МГц	ARM® Cortex®-M3, 48 МГц	ARM® Cortex®-M3, 48 МГц	ARM® Cortex®-M3, 48 МГц
Антенна	печатная плата	печатная плата	печатная плата	печатная плата	печатная плата	Интерфейс чип/полуотверстие	Интерфейс чип/полуотверстие	ИПЕКС	печатная плата
БАРАН	88 КБ	28 КБ	28 КБ	28 КБ	28 КБ	28 КБ	28 КБ	28 КБ	28 КБ
Вспышка	352 КБ	128 КБ	128 КБ	128 КБ	128 КБ	128 КБ	128 КБ	128 КБ	128 КБ
Протоколы	БЛЕ5.3	БЛЕ5.3	БЛЕ5.3	БЛЕ5.3	БЛЕ5.3	БЛЕ5.3	БЛЕ5.3	БЛЕ5.3	БЛЕ5.3
Источник питания	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.	1,8 В ~ 3,8 В, рекомендуется до 3,3 В.
Частота	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц
Макс. Мощность передачи	+5 дБм	+5 дБм	+5 дБм	+5 дБм	+5 дБм	+2 дБм	+2 дБм	+2 дБм	+2 дБм
Получение чувствительности	-97 дБм @ BLE 1M PHY -105 дБм @ 125 кбит/с LE-кодированный PHY	-97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY	-97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY	-97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY	-97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY	-97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY	-97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY	-97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY	-97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY
GPIO	31	31	13	31	31	10	10	10	10
Рабочая температура	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Температура хранения	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Диапазон передачи	110 м @ 1M PHY 160 м @ PHY с кодировкой LE	100 м @ 1M PHY 150 м @ PHY с кодировкой LE	60 м @ 1M PHY 90 м @ PHY с кодировкой LE	70 м @ 1M PHY 100 м @ PHY с кодировкой LE	80 м @ 1M PHY 110 м @ PHY с кодировкой LE	Чип-антенна 30 м @ 1M PHY 60 м @ PHY с кодировкой LE	Чип-антенна 20 м @ 1M PHY 50 м @ PHY с кодировкой LE	Внешняя антенна на печатной плате 110 м @ 1M PHY 150 м @ PHY с кодировкой LE	60 м @ 1M PHY 90 м @ PHY с кодировкой LE
Размер (мм)	23,5 х 17,0 х 2,2	23,5 х 17,0 х 2,2	15,2 х 11,2 х 1,7	23,5 х 17,0 х 1,7	23,5 х 17,0 х 1,7	10,5 х 8,5 х 2,0	8,0 х 8,0 х 1,5	15,2 х 11,2 х 2,1	16,6 х 11,2 х 1,7
Упаковка	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм
ОТА	√	√	√	√	√	√	√	√	√
Bluetooth-сетка	√	×	×	×	×	×	×	×	×
Дальняя дистанция	√	√	√	√	√	√	√	√	√
Физический уровень 2 Мбит/с	√	√	√	√	√	√	√	√	√
AoA/AoD	√	√	×	×	√	√	√	√	√
Протокол UART	Главный-подчиненный одновременно	Главный/Подчиненный	Главный/Подчиненный	Главный/Подчиненный	Главный/Подчиненный	Главный/Подчиненный	Главный/Подчиненный	Главный/Подчиненный	Главный/Подчиненный
Функции	Высокая защита от помех	Класс AEC-Q100, высокая защита от помех	Высокая рентабельность	Высокая рентабельность	31 GPIO для более доступных приложений	Малый размер, Двусторонние колодки	Ультра-маленький размер	Возможно для внешних антенн	Высокая стабильность
