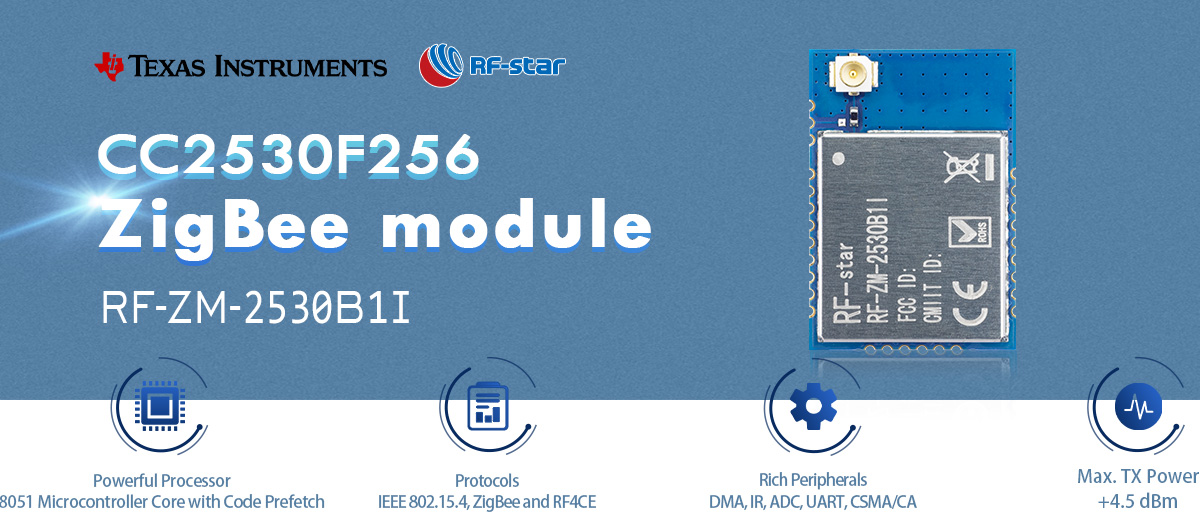

RF-ZM-2530B1I CC2530 Модуль ZigBee

Модуль RF-ZM-2530B1I предназначен для приложений IEEE 802.15.4, ZigBee и RF4CE, требующих батарейного питания. Небольшой размер может удовлетворить требования большинства умных бытовых приборов. Выберите модуль CC2530 ZigBee, чтобы начать разработку.

P/N:
RF-ZM-2530B1I
SoC:
CC2530
Процессор:
8051 Microcontroller Core with Code Prefetch
Протоколы:
ZigBee
Рабочая частота:
2394 MHz ~ 2507 MHz
Упаковка (мм):
22.3 × 15.3 × 2.2, half-hole, 1.27 pitch, 24-pin
Функции:
IEEE 802.15.4, Radio Frequency for Consumer Electronics (RF4CE)
GPIO:
19
Максимум. Мощность TX:
+4.5 dBm
Диапазон передачи:
200 m

Запрос сейчас

RF-ZM -2530 B1I — это Zig Bee- модуль 2,4 ГГц на базе TI CC2530 . Он отличается низким энергопотреблением, низкой стоимостью, управлением с малой задержкой, сильной защитой от помех и большой дальностью передачи. Конструкция этого модуля упрощает реализацию сети для дистанционного управления ZigBee и устройств ввода ZigBee. И он может установить простое и надежное двустороннее беспроводное соединение между различными поставщиками.

Особенности модуля ZigBee CC2530

- Приложения -

· Системы дистанционного управления RF4CE

· Системы IEEE 802.15.4 с частотой 2,4 ГГц

· Автоматизация дома/зданий

· Системы освещения

· Здравоохранение

· Системы ZigBee

Связанные ресурсы:

RF-star выпускает модули Zigbee поверх CC2530

Беспроводная SoC:

Высокопроизводительное и малопотребляющее ядро микроконтроллера 8051 с предварительной выборкой кода.
Мощность передачи: до +4,5 дБм
Чувствительность :

-85 дБм @ IEEE 802.15.4

Память

256 КБ флэш-памяти
8 КБ ОЗУ

Функции:

ЗигБи
ИЭЭЭ 802.15.4
р F4CE

Рабочий диапазон:

Диапазон напряжения питания 2,0 В ~ 3,6 В
Диапазон рабочих температур: -40 °C ~ +85 °C.

Богатая периферия:

прямой доступ к памяти
ИК
АЦП
УАРТ
CSMA/CA

RF-ZM-2530B1_2530B1I Технический паспорт оборудования V1.0_20230525

Модули ZigBee серии TI CC2530
номер части	РФ-ЗМ-2530П1И	РФ-ЗМ-2530П1	РФ-ЗМ-2530Б1И	РФ-ЗМ-2530Б1	МЫ1005
Фото
IC	СС2530, СС2952	СС2530, СС2952	СС2530	СС2530	СС2530
Основной	8051	8051	8051	8051	8051
Антенна	ИПЕКС	печатная плата	ИПЕКС	печатная плата	печатная плата
БАРАН	8 КБ	8 КБ	8 КБ	8 КБ	8 КБ
Вспышка	256 КБ	256 КБ	256 КБ	256 КБ	256 КБ
Протоколы	ЗигБи, IEEE 802.15.4, RF4CE	ЗигБи, IEEE 802.15.4, RF4CE	ЗигБи, IEEE 802.15.4, RF4CE	ЗигБи, IEEE 802.15.4, RF4CE	ЗигБи, IEEE 802.15.4, RF4CE
Источник питания	2,0 В ~ 3,8 В, рекомендуется до 3,3 В.	2,0 В ~ 3,8 В, рекомендуется до 3,3 В.	2,0 В ~ 3,8 В, рекомендуется до 3,3 В.	2,0 В ~ 3,8 В, рекомендуется до 3,3 В.	2,0 В ~ 3,8 В, рекомендуется до 3,3 В.
Частота	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц
Макс. Мощность передачи	+19 дБм	+19 дБм	+4,5 дБм	+4,5 дБм	+4,5 дБм
Получение чувствительности	-97 дБм	-97 дБм	-97 дБм	-97 дБм	-97 дБм
GPIO	17	17	17	17	19
Рабочая температура	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Температура хранения	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Диапазон передачи	1000 м (внешняя клеевая антенна)	800 м	300 м (внешняя клеевая антенна)	200 м	200 м
Размер (мм)	25,5 х 16,3 х 2,2	25,5 х 16,3 х 2,1	22,3 х 15,3 х 2,1	22,3 х 15,3 х 2,1	22,0 х 16,0 х 2,3
Упаковка	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм
Функции	Увеличенная дальность передачи, сетевой процессор Zigbee	Увеличенная дальность передачи, сетевой процессор Zigbee	Высокая стабильность, сетевой процессор Zigbee	Высокая стабильность, сетевой процессор Zigbee	Высокая стабильность, сетевой процессор Zigbee
