RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

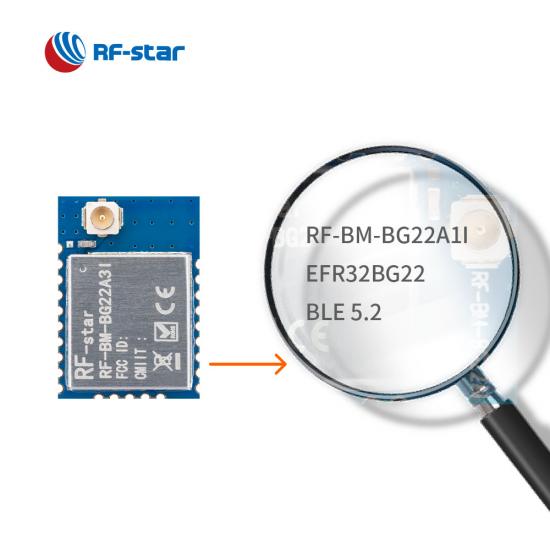

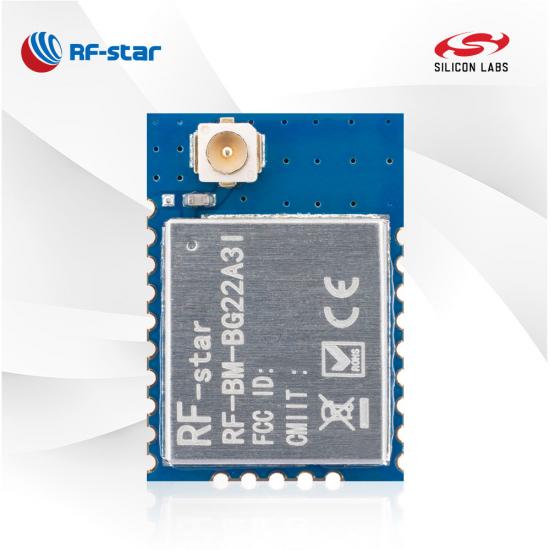

Модуль BLE5.2 EFR32BG22 RF-BM-BG22A3I

RF-BM-BG22A3I — это модуль Bluetooth 5.2 с низким энергопотреблением, разработанный для достижения лидирующей в отрасли энергоэффективности и способный продлить срок службы батарейки типа «таблетка». Этот главный-подчиненный модуль BLE имеет лучшее в своем классе сверхнизкое энергопотребление. Мощные ресурсы позволяют модулю использовать функции пеленгации Bluetooth. Начните разработку продукта с модуля RF-BM-BG22A3I EFR32BG22C224 BLE.

P/N:
RF-BM-BG22A3I
SoC:
EFR32BG22C224F512GM32-C
Процессор:
32-bit 76.8 MHz ARM® Cortex®-M33
Протоколы:
Bluetooth 5.2 low energy, Bluetooth Direction Finding
Рабочая частота:
2402 MHz ~ 2480 MHz
Упаковка (мм):

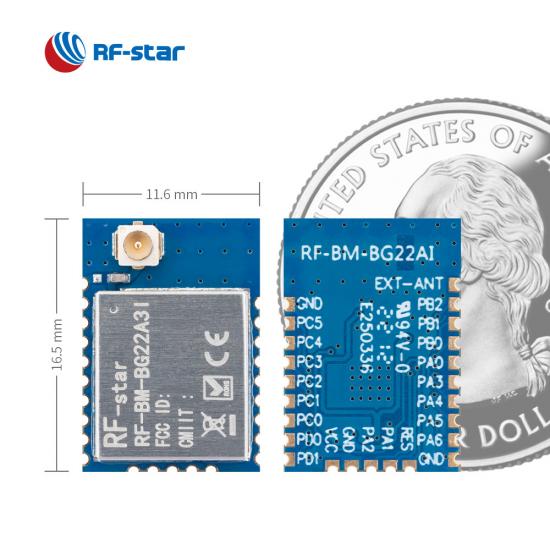

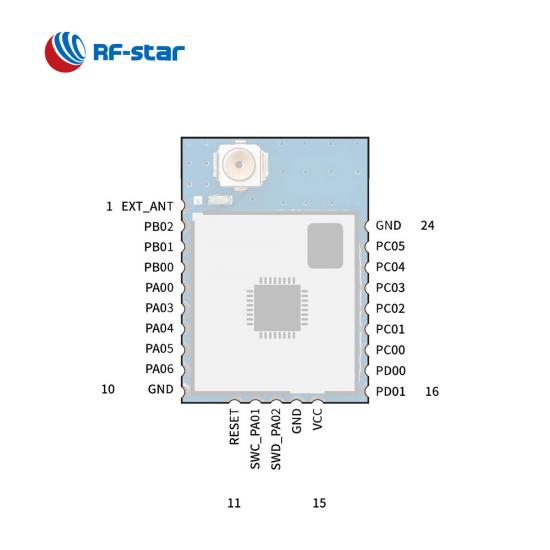

16.5 × 11.6 × 2.10, half-hole, 1.27 pitch, 24-pin
Функции:
AoA/AoD, Bluetooth Mesh Low Power Node, 2.4 GHz proprietary
GPIO:
18
Максимум. Мощность TX:
6 dBm
Диапазон передачи:
80 m

Запрос сейчас

RF-BM-BG22A3I — это радиочастотный модуль на базе EFR32BG22C224F512GM32-C , одного из семейств SoC Gecko от Silicon Labs , с 32-битным ядром ARM® Cortex®-M33 с максимальной рабочей частотой 76,8 МГц. Он включает в себя кристалл 38,4 МГц, согласование, согласование антенны и фильтр нижних частот. Он поддерживает BLE 5.2 с низким энергопотреблением, сетку BLE, AoA/AoD и собственный протокол, а также может быть предварительно запрограммирован с помощью протокола связи последовательного интерфейса для простого программирования. Он также имеет ряд аналоговых и цифровых интерфейсов, таких как PRS, ADC, UART, SPI, I2C, PWM, ISO 7816, IrDA, I2S, EUART и PDM. Он отличается низким энергопотреблением, компактными размерами, большой длиной соединения и высокой надежностью. Встроенный усилитель мощности в чипе позволяет модулю достигать мощности передачи до 6 дБм. RF-BM-BG22A3I совместим по двум контактам с BG22A1I .

RF-BM-BG22A3I — это новый продукт, оптимизированный на основе RF-BM-BG22A3 . Он оснащен антенной IPEX для достижения большей дальности передачи.

EFR32BG22 Модуль BLE5.2 RF-BM-BG22A3I

· Несколько ролей: мастер, слейв, мастер-слейв, Маяк

· Функция мультисоединения: до 7 салонов и 1 мастер

· Стабильная прозрачная скорость передачи: до 50 кБ/с.

· Скорость передачи данных: 1 Мбит/с, 2 Мбит/с

· Возможности: OTA, аутентификация

· Расширенный пакет вещания

· Дальняя дальность

EFR32BG22 Модуль BLE5.2 RF-BM-BG22A3I Функции

Связанные ресурсы:

Модуль Bluetooth RFstar BG22A1 расширяет возможности индустрии BMS

Беспроводная SoC:

32-битный 38,4 МГц ^ARM® Cortex® ^- M33
Мощность передачи: от -28 дБм до 0 дБм
Чувствительность при 1 Мбит/с GFSK: -98,9 дБм
Память

352 КБ флэш-памяти
32 КБ ОЗУ

Скорость передачи данных: 1 Мбит/с, 2 Мбит/с

Поддерживаемый формат модуляции

(G)FSK с полностью настраиваемым формированием
ОКПСК ДССС
(Г)МСК

Поддержка протоколов

Bluetooth с низким энергопотреблением (Bluetooth 5.2)
Пеленгование с использованием угла прибытия (AoA) и угла вылета (AoD)
Сетчатый узел Bluetooth с низким энергопотреблением
Собственный

Потребление тока:

3,02 мкА в спящем режиме
55,84 мкА при цикле передачи 200 мс
90,58 мкА при цикле подключения 30 мс

Рабочий диапазон:

Диапазон напряжения питания 1,7 В ~ 3,6 В
Диапазон рабочих температур: -40 °C ~ +85 °C.

Богатая периферия:

16-битный АЦП
18 GPIO
прямой доступ к памяти
П ДМ
ПРС
ЕСАРТ
I²C
Р ТК
Сторожевой пес
UART/SPI/SmartCard (ISO 7816)/IrDA/I2S

RF-BM-BG22A3(I) Технический паспорт оборудования V1.3_20230526

Беспроводные модули BLE серии Silicon Labs EFR32BG22 Gecko
номер части	RF-BM-BG22C3	RF-BM-BG22B1	RF-BM-BG22A3I	RF-BM-BG22A3	RF-BM-BG22A1I	RF-BM-BG22A1
Фото
IC	ЭФР32БГ22К224Ф512ГМ32-С	ЭФР32БГ22К112Ф352ГМ32-С	ЭФР32БГ22К224Ф512ГМ32-С	ЭФР32БГ22К224Ф512ГМ32-С	ЭФР32БГ22К112Ф352ГМ32-С	ЭФР32БГ22К112Ф352ГМ32-С
Основной	76,8 МГц ARM® Cortex®-M33	ARM® Cortex®-M33, 38,4 МГц	76,8 МГц ARM® Cortex®-M33	76,8 МГц ARM® Cortex®-M33	ARM® Cortex®-M33, 38,4 МГц	ARM® Cortex®-M33, 38,4 МГц
Антенна	Интерфейс чип/полуотверстие	печатная плата	IPEX/интерфейс с полуотверстием	Интерфейс печатной платы/полуотверстия	IPEX/интерфейс с полуотверстием	Интерфейс печатной платы/полуотверстия
БАРАН	32 КБ	32 КБ	32 КБ	32 КБ	32 КБ	32 КБ
Вспышка	512 КБ	512 КБ	512 КБ	512 КБ	352 КБ	352 КБ
Протоколы	BLE5.3, собственный	BLE5.3, собственный	BLE5.3, собственный	BLE5.3, собственный	BLE5.3, собственный	BLE5.3, собственный
Источник питания	2,2 В ~ 3,8 В, рекомендуется до 3,3 В	2,2 В ~ 3,8 В, рекомендуется до 3,3 В	2,2 В ~ 3,8 В, рекомендуется до 3,3 В	2,2 В ~ 3,8 В, рекомендуется до 3,3 В	2,2 В ~ 3,8 В, рекомендуется до 3,3 В	2,2 В ~ 3,8 В, рекомендуется до 3,3 В
Частота	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц
Макс. Мощность передачи	+6 дБм	0 дБм	+6 дБм	+6 дБм	0 дБм	0 дБм
Получение чувствительности	-106,7 дБм (GFSK 125 кбит/с) -98,9 дБм (GFSK 1 Мбит/с) -96,2 дБм (GFSK 2 Мбит/с)	-98,9 дБм (GFSK 1 Мбит/с) -96,2 дБм (GFSK 2 Мбит/с)	-106,7 дБм (GFSK 125 кбит/с) -98,9 дБм (GFSK 1 Мбит/с) -96,2 дБм (GFSK 2 Мбит/с)	-106,7 дБм (GFSK 125 кбит/с) -98,9 дБм (GFSK 1 Мбит/с) -96,2 дБм (GFSK 2 Мбит/с)	-98,9 дБм (GFSK 1 Мбит/с) -96,2 дБм (GFSK 2 Мбит/с)	-98,9 дБм (GFSK 1 Мбит/с) -96,2 дБм (GFSK 2 Мбит/с)
GPIO	12	10	18	18	18	18
Рабочая температура	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Температура хранения	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Диапазон передачи	Чип-антенна 40 м @ 1M PHY 80 м @ LE CODE	80 м	Внешняя антенна на печатной плате 150 м @ 1M PHY 280 м @ LE CODE	120 м @ 1M PHY 240 м @ КОД LE	200 м (внешняя антенна на печатной плате)	90 м при 1 м PHY
Размер (мм)	8 х 8 х 1,82	16,5 х 11,6 х 2,06	16,5 х 11,6 х 2,06	16,5 х 11,6 х 2,06	16,5 х 11,6 х 2,06	16,5 х 11,6 х 2,06
Упаковка	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм
ОТА	√	√	√	√	√	√
Bluetooth-сетка	ЛПН	×	ЛПН	ЛПН	×	×
Дальняя дистанция	√	×	√	√	×	×
Физический уровень 2 Мбит/с	√	√	√	√	√	√
AoA/AoD	√	×	√	√	×	×
Протокол UART	Мастер-раб одновременно, Мастера-рабы	Мастер-раб одновременно, Мастера-рабы	Мастер-раб одновременно, Мастера-рабы	Мастер-раб одновременно, Мастера-рабы	Мастер-раб одновременно, Мастера-рабы	Мастер-раб одновременно, Мастера-рабы
Функции	Сверхмалые размеры, возможно использование с внешними антеннами	Меньший размер, высокая рентабельность	Подходит для сложных приложений.	Поддержка AoA/AoD	Подходит для сложных приложений	Высокая рентабельность
