Модуль BLE5.0 с чипсетом TI CC2640R2F RF-BM-4044B3

  • TI CC2640R2F Chipset Module with Bluetooth Serial Port Protocol
  • TI CC2640R2F Chipset Module with Bluetooth Serial Port Protocol
  • TI CC2640R2F Chipset Module with Bluetooth Serial Port Protocol
  • TI CC2640R2F Chipset Module with Bluetooth Serial Port Protocol
  • TI CC2640R2F Chipset Module with Bluetooth Serial Port Protocol

Модуль BLE5.0 с чипсетом TI CC2640R2F RF-BM-4044B3

Модуль RF-BM-4044B3 BLE5.0 ориентирован на рынок Интернета вещей. Последовательный модуль Bluetooth с разъемом IPEX позволяет использовать широкий спектр приложений. Выберите модуль RF-BM-4044B3 CC2640R2F Bluetooth UART в качестве варианта конструкции.

  • P/N:

    RF-BM-4044B3

  • SoC:

    CC2640R2FRSM

  • Процессор:

    ARM® Cortex®-M3

  • Протоколы:

    Bluetooth 5.0 low energy

  • Рабочая частота:

    2402 MHz ~ 2480 MHz

  • Упаковка (мм):

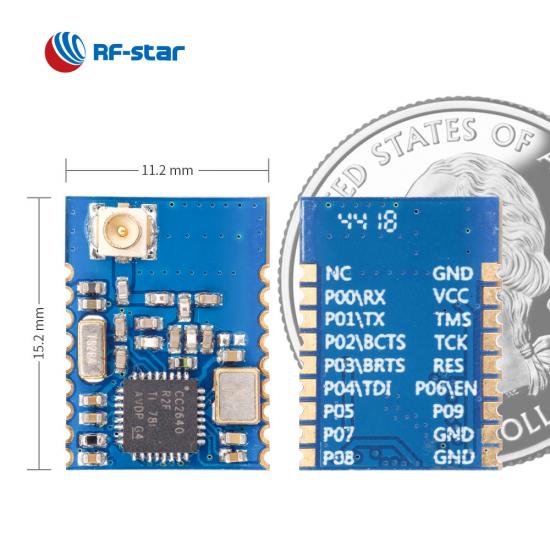

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin

  • Функции:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension

  • GPIO:

    10

  • Максимум. Мощность TX:

    +2 dBm

  • Диапазон передачи:

    80 m
Запрос сейчас

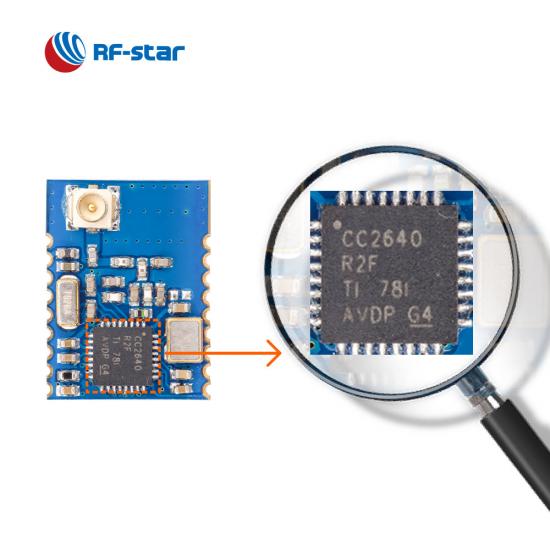

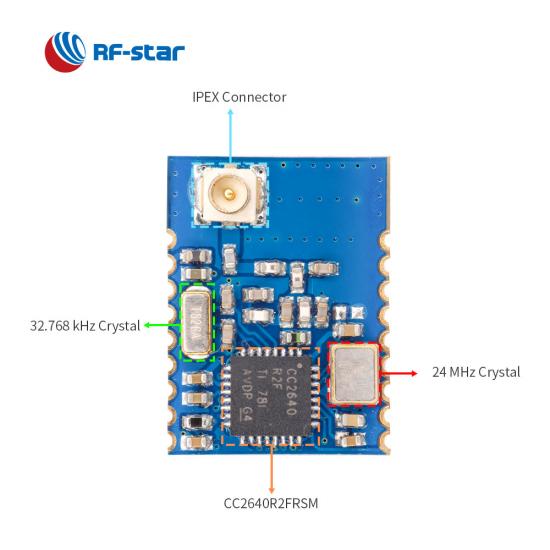

RF-BM-4044B3 — это модуль BLE5.0 на базе SoC CC2640R2FRSM . 32-битное ядро ​​ARM Cortex-M3 с частотой 48 МГц и уникальный сенсорный контроллер со сверхнизким энергопотреблением позволяют модулю обладать компактными размерами, высокой надежностью, высокой защитой от помех и высокой производительностью, что делает модуль подходящим для подключения внешние датчики находятся в спящем режиме или получают аналоговые и цифровые данные независимо. Он включает в себя кристалл с частотой 24 МГц, кристалл с частотой 32,768 кГц, LC-фильтр и разъем IPEX. Модуль имеет богатую периферию, такую ​​как АЦП, SPI, I²C, I²S, и предварительно запрограммирован с прозрачным протоколом передачи , что позволяет его более легко применять в приложениях с основным MCU.


Модуль BLE5.0 с чипсетом TI CC2640R2F


- Протокол прозрачной передачи BLE 5.0  (мост) -

· Одна роль подчиненного, Одиночная роль хозяина


· UUID специальной службы

· Пароль подключения

· Скорость передачи данных : 1 Мбит/с, 2 Мбит/с

· Пакеты рекламных расширений


BLE 5.0 CC2640R2F Прозрачный протокол передачи


- Протокол прозрачной передачи  BLE 4.2  (мост) -

· Несколько ролей: ведомый, мастер, мастер-раб

·  Настраиваемые параметры : скорость передачи данных, интервал соединения, интервал вещания, мощность передачи…

· Пароль подключения

BLE 4.2 Прозрачная передача — протокол (мост)


Связанные ресурсы:

Модуль Bluetooth 5.0 с чипом автомобильного класса CC2640R2F-Q1

Различия между TI CC2640R2L и CC2640R2F

Беспроводные модули RFSTAR CC2640R2F  поддерживают IoT-платформу Ali Cloud Link

Пинборд тестовой платы для модуля серии TI (CC2540 CC2541 CC2640)

Беспроводная система-на-кристалле:

  • Процессор ARM® Cortex®-M3
  • Мощность передачи: от -21 дБм до +2 дБм
  • Чувствительность в режиме BLE: -97 дБм.
  • Память
    • -128 КБ флэш-памяти
    • -28 КБ SRAM


Поддерживаемые протоколы:

  • Bluetooth 4.2 с низким энергопотреблением
  • Bluetooth 5.0 с низким энергопотреблением


Потребление тока:

  • 2,02 мкА в спящем режиме
  • 108,76 мкА при цикле передачи 200 мс (отключить внутреннюю подтяжку EN)
  • 497,41 мкА при цикле подключения 30 мс (отключить внутреннюю подтяжку EN)

Рабочий диапазон:

  • Диапазон напряжения питания 1,8 В ~ 3,8 В
  • Диапазон рабочих температур: -40 °C ~ +85 °C.


Богатая периферия:

  • 12-битный АЦП
  • 10 GPIO
  • СПИ
  • I²C
  • I²S
  • РТК
  • UART (CTS/RTS)
  • АЭС-128


Модули BLE серии TI CC264x
номер части RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Фото RF-BM-2642B1 CC2642R Модуль BLE RF-BM-4077B2 CC2640R2F-Q1 Модуль BLE RF-BM-4055B1L CC2640R2LRHB Модуль BLE RF-BM-4077B1L CC2640R2LRGZ Модуль BLE RF-BM-4077B1 CC2640R2FRGZ Модуль BLE RF-BM-4044B5 CC2640R2F Модуль BLE RF-BM-4044B4 CC2640R2F Модуль BLE RF-BM-4044B3 CC2640R2F Модуль BLE RF-BM-4044B2 CC2640R2F Модуль BLE
IC СС2642Р CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Основной ARM® Cortex®-M4F, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц ARM® Cortex®-M3, 48 МГц
Антенна печатная плата печатная плата печатная плата печатная плата печатная плата Интерфейс чип/полуотверстие Интерфейс чип/полуотверстие ИПЕКС печатная плата
БАРАН 88 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ 28 КБ
Вспышка 352 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ 128 КБ
Протоколы БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3 БЛЕ5.3
Источник питания 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В. 1,8 В ~ 3,8 В, рекомендуется до 3,3 В.
Частота 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц 2,4 ГГц
Макс. Мощность передачи +5 дБм +5 дБм +5 дБм +5 дБм +5 дБм +2 дБм +2 дБм +2 дБм +2 дБм
Получение чувствительности -97 дБм @ BLE 1M PHY -105 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY -97 дБм @ BLE 1M PHY -103 дБм @ 125 кбит/с LE-кодированный PHY
GPIO 31 31 13 31 31 10 10 10 10
Рабочая температура -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Температура хранения -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Диапазон передачи 110 м @ 1M PHY 160 м @ PHY с кодировкой LE 100 м @ 1M PHY 150 м @ PHY с кодировкой LE 60 м @ 1M PHY 90 м @ PHY с кодировкой LE 70 м @ 1M PHY 100 м @ PHY с кодировкой LE 80 м @ 1M PHY 110 м @ PHY с кодировкой LE Чип-антенна 30 м @ 1M PHY 60 м @ PHY с кодировкой LE Чип-антенна 20 м @ 1M PHY 50 м @ PHY с кодировкой LE Внешняя антенна на печатной плате 110 м @ 1M PHY 150 м @ PHY с кодировкой LE 60 м @ 1M PHY 90 м @ PHY с кодировкой LE
Размер (мм) 23,5 х 17,0 х 2,2 23,5 х 17,0 х 2,2 15,2 х 11,2 х 1,7 23,5 х 17,0 х 1,7 23,5 х 17,0 х 1,7 10,5 х 8,5 х 2,0 8,0 х 8,0 х 1,5 15,2 х 11,2 х 2,1 16,6 х 11,2 х 1,7
Упаковка Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм Полуотверстие с шагом 1,27 мм
ОТА √ √ √ √ √ √ √ √ √
Bluetooth-сетка √ × × × × × × × ×
Дальняя дистанция √ √ √ √ √ √ √ √ √
Физический уровень 2 Мбит/с √ √ √ √ √ √ √ √ √
AoA/AoD √ √ × × √ √ √ √ √
Протокол UART Главный-подчиненный одновременно Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный Главный/Подчиненный
Функции Высокая защита от помех Класс AEC-Q100, высокая защита от помех Высокая рентабельность Высокая рентабельность 31 GPIO для более доступных приложений Малый размер, Двусторонние колодки Ультра-маленький размер Возможно для внешних антенн Высокая стабильность
