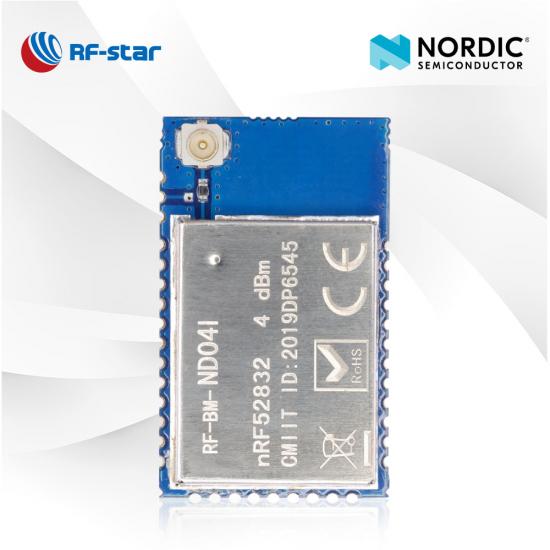

Модуль Bluetooth 5.0 с низким энергопотреблением nRF52832 с разъемом IPEX RF-BM-ND04I

RF-BM-ND04I — это модуль Bluetooth 5.0 Low Energy с разъемом IPEX, разработанный с учетом требований высокой надежности и высокой производительности продуктов IoT и шлюзов с батарейным питанием. Этот модуль также поддерживает Bluetooth Mesh и NFC. Разъем IPEX расширяет возможности антенного выхода, а также антенного интерфейса с полуотверстием. Начните разработку продукта с модуля RF-BM-ND04I nRF52832 BLE.

P/N:
RF-BM-ND04I
Товарный запас:
1000
SoC:
nRF52832
Процессор:
32-bit ARM® Cortex®-M4 64 MHz
Протоколы:
Bluetooth 5.0 low energy, Bluetooth Mesh
Рабочая частота:
2402 MHz ~ 2480 MHz
Упаковка (мм):

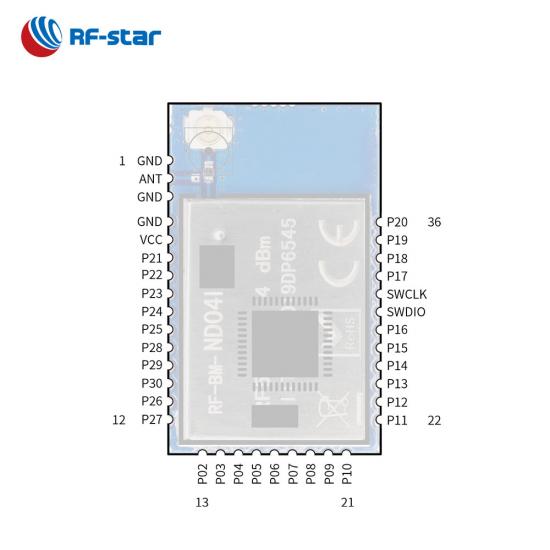

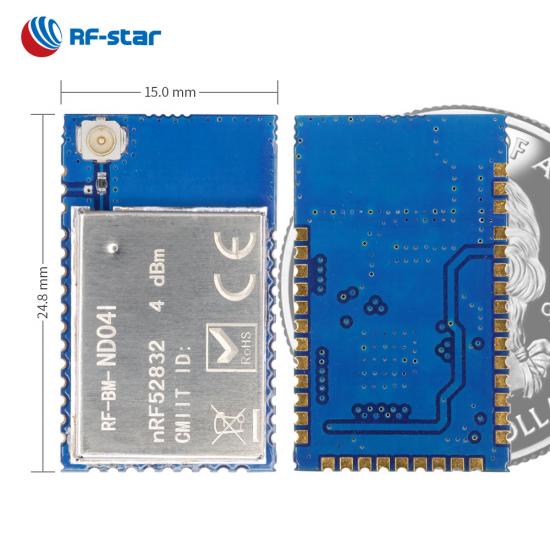

24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin
Функции:
NFC, ANT, 2.4 GHz proprietary, IPEX connector & half-hole interface
GPIO:
29
Максимум. Мощность TX:
+4 dBm
Диапазон передачи:
100 m

Запрос сейчас

RF-BM-ND04I — это радиочастотный модуль на базе универсальной SoC Nordic BLE5.0 nRF52832 с 32-битным процессором ARM® ^Cortex® - ^M4. Он включает в себя кристалл 32,768 кГц и 32 МГц, LC-фильтр, согласование антенны, а также варианты антенны с разъемом IPEX и интерфейсом с полуотверстием. Он поддерживает стек BLE v5.0 и может быть предварительно запрограммирован с использованием протоколов связи последовательного интерфейса, таких как Bluetooth Mesh , NFC, ANT и собственный 2,4 ГГц. Периферийное устройство NFC-A позволяет использовать модуль в упрощенных решениях для сопряжения и оплаты. Многочисленные цифровые периферийные устройства и интерфейсы RF-BM-ND04I, такие как АЦП, ШИМ, ШИМ, I ²C и I ²S, позволяют применять его в широком спектре приложений.

Модуль Bluetooth 5.0 с низким энергопотреблением nRF52832 RF-BM-ND04I

- Протокол прозрачной передачи (мост) -

· Несколько ролей: мастер, подчиненный, мастер-подчиненный, Маяк

· Функция мультисоединения: до 7 салонов и 1 мастер

· Макс. прозрачная скорость передачи: до 46 кБ/с

· Скорость передачи данных : 1 Мбит/с, 2 Мбит/с

· Особенности: O TA, наблюдатель, аутентификация.

Протокол прозрачной передачи (мост) —

- Дисплей продукта -

Связанные ресурсы:

Сравнение nRF52833 и nRF52832 дальнего действия

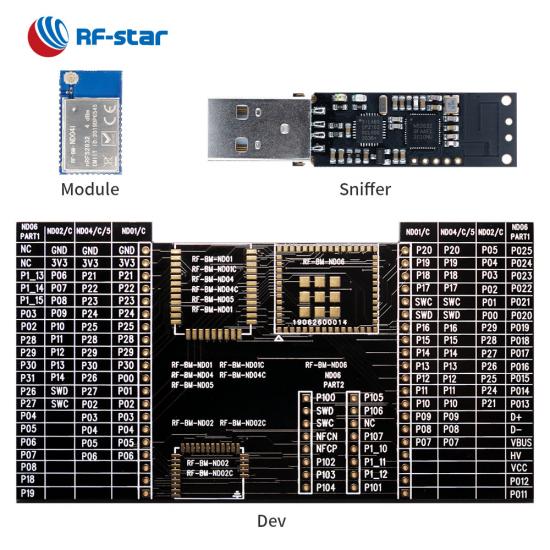

Представление Bluetooth-сниффера NRF52832 LE

Беспроводная система-на-кристалле:

32-битный процессор ARM® Cortex®-M4 с FPU, 64 МГц
Мощность передачи: от -20 дБм до +4 дБм
Чувствительность в режиме BLE: -96 дБм.
Память

-512 КБ флэш-памяти
-64 КБ ОЗУ

Скорость передачи данных: 1 Мбит/с, 2 Мбит/с

Поддерживаемые протоколы:

Bluetooth 5.0 с низким энергопотреблением
Bluetooth-сетка
НФК
МУРАВЕЙ
Собственный 2,4 ГГц

Потребление тока:

2,62 мкА в спящем режиме
77,7 мкА при цикле передачи 200 мс
72,8 мкА при цикле подключения 50 мс

Рабочий диапазон:

Диапазон напряжения питания 1,7 В ~ 3,6 В
Диапазон рабочих температур: -40 °C ~ +85 °C.

Богатая периферия:

NFC-А
12-разрядный АЦП, 200 тыс. выборок в секунду
29 GPIO
ШИМ
ДПМ
SPI ведущий/ведомый
I²C главный/подчиненный
I²S
UART (CTS/RTS)

RF-BM-ND04_ND04I Технический паспорт оборудования V1.2_20230526

Модуль BLE серии NORDIC nRF52
номер части	RF-BM-ND09A	RF-BM-ND09	RF-BM-ND08C	RF-BM-ND04CI	RF-BM-ND04C	RF-BM-ND08	RF-BM-ND04I	RF-BM-ND04
Фото
IC	nRF52805	nRF52805	nRF52810	nRF52810	nRF52810	nRF52832	nRF52832	nRF52832
Основной	ARM® Cortex®-M4, 64 МГц	ARM® Cortex®-M4, 64 МГц	ARM® Cortex®-M4, 64 МГц	ARM® Cortex®-M4, 64 МГц	ARM® Cortex®-M4, 64 МГц	ARM® Cortex®-M4F, 64 МГц	ARM® Cortex®-M4F, 64 МГц	ARM® Cortex®-M4F, 64 МГц
Антенна	Печатная плата/Пэд	Подушка	Интерфейс печатной платы/полуотверстия	IPEX/интерфейс с полуотверстием	печатная плата	Интерфейс печатной платы/полуотверстия	IPEX/интерфейс с полуотверстием	печатная плата
БАРАН	24 КБ	24 КБ	24 КБ	24 КБ	24 КБ	64 КБ	64 КБ	64 КБ
Вспышка	192 КБ	192 КБ	192 КБ	192 КБ	192 КБ	512 КБ	512 КБ	512 КБ
Протоколы	BLE5.3, собственный, ANT	BLE5.3, собственный, ANT	BLE5.3, собственный, ANT	BLE5.3, BLE 2M PHY, собственный, ANT	BLE5.3, собственный, ANT	BLE5.3, собственный, ANT, NFC	BLE5.3, собственный, ANT, NFC	BLE5.3, собственный, ANT, NFC
Источник питания	1,7 В ~ 3,6 В, рекомендуется до 3,3 В.	1,7 В ~ 3,6 В, рекомендуется до 3,3 В.	1,7 В ~ 3,6 В, рекомендуется до 3,3 В.	1,7 В ~ 3,6 В, рекомендуется до 3,3 В.	1,7 В ~ 3,6 В, рекомендуется до 3,3 В.	1,7 В ~ 3,6 В, рекомендуется до 3,3 В.	1,7 В ~ 3,6 В, рекомендуется до 3,3 В.	1,7 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц
Макс. Мощность передачи	+4 дБм	+4 дБм	+4 дБм	+4 дБм	+4 дБм	+4 дБм	+4 дБм	+4 дБм
Получение чувствительности	-97 дБм при 1 Мбит/с BLE	-97 дБм при 1 Мбит/с BLE	-96 дБм при 1 Мбит/с BLE	-96 дБм при 1 Мбит/с BLE	-96 дБм при 1 Мбит/с BLE	-96 дБм при 1 Мбит/с BLE	-96 дБм при 1 Мбит/с BLE	-96 дБм при 1 Мбит/с BLE
GPIO	10	10	16	29	29	29	29	29
Рабочая температура	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Температура хранения	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Диапазон передачи	30 м	40 м (внешняя антенна на печатной плате)	75 м	100 м (внешняя антенна на печатной плате)	80 м	80 м	110 м (внешняя антенна на плате)	90 м
Размер (мм)	7,0 х 9,0 х 2,0	7,0 х 7,0 х 2,0	15,2 х 11,2 х 1,7	24,8 х 15,0 х 2,3	24,8 х 15,0 х 2,3	15,2 х 11,2 х 1,7	24,8 х 15,0 х 2,3	24,8 х 15,0 х 2,3
Упаковка	Шаг 0,6 мм DFN	Шаг 0,6 мм DFN	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм
ОТА	√	√	√	√	√	√	√	√
Bluetooth-сетка	×	×	×	×	×	√	√	√
Дальняя дистанция	×	×	×	×	×	×	×	×
Физический уровень 2 Мбит/с	√	√	√	√	√	√	√	√
AoA/AoD	×	×	×	×	×	×	×	×
Протокол UART	Раб	Раб	Раб	Раб	Раб	Мастер-подчиненный одновременно, один мастер-подчиненный	Мастер-подчиненный одновременно, один мастер-подчиненный	Мастер-подчиненный одновременно, один мастер-подчиненный
Функции	Сверхмалый размер, высокая эффективность	Сверхмалые размеры, высокая эффективность, возможно использование внешней антенны	Высокая совместимость, высокая эффективность	Высокоэффективный разъем IPEX для более удобной конструкции внешней антенны	Низкое энергопотребление, высокая эффективность	Компактный размер для большего количества применений	Возможно использование внешних антенн с большей дальностью передачи.	Высокая совместимость
