RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

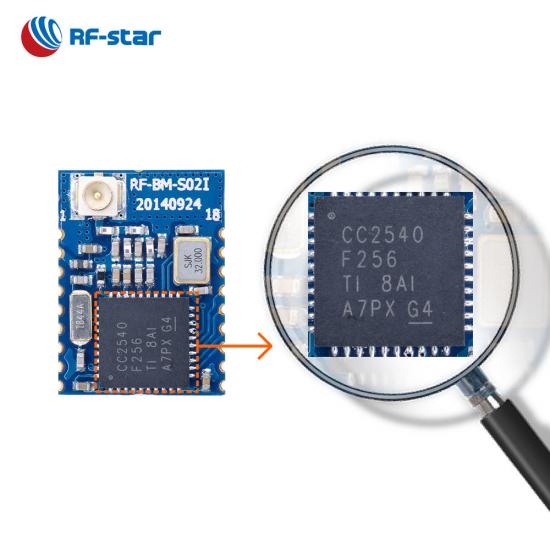

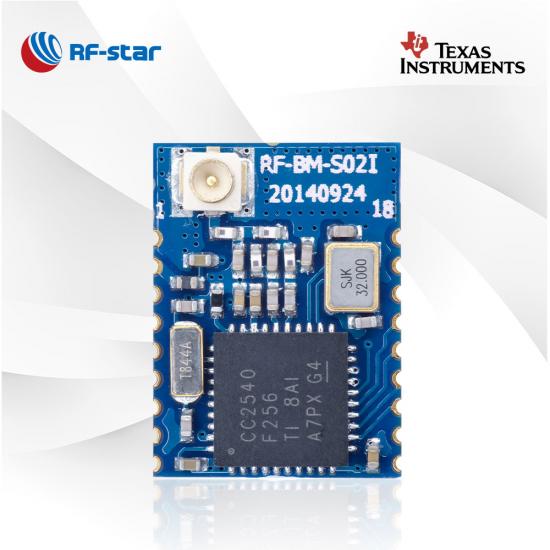

Модуль Master-Slave BLE4.2 CC2540 RF-BM-S02I

RF-BM-S02I — это модуль CC2540 с разъемом IPEX, предназначенный для приложений с батарейным питанием и дальнего действия. Этот модуль небольшого размера может стать наиболее подходящей частью BLE в вашем проекте.

P/N:
RF-BM-S02I
SoC:
CC2540
Процессор:
Low-Power 8051 Microcontroller Core With Code Prefetch
Протоколы:
Bluetooth 4.2 low energy
Рабочая частота:
2402 MHz ~ 2480 MHz
Упаковка (мм):

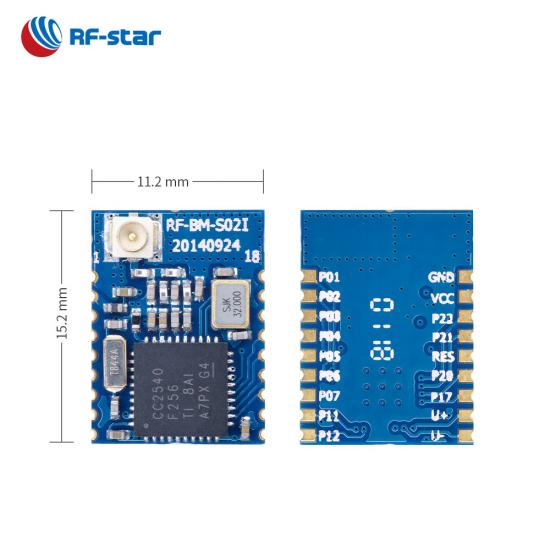

15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
Функции:
IPEX connector
GPIO:
13
Максимум. Мощность TX:
+4 dBm
Диапазон передачи:
50 m

Запрос сейчас

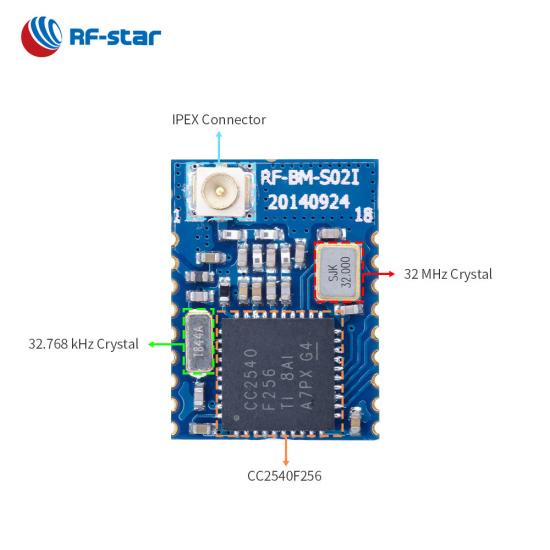

Модуль RF-BM-S02I Bluetooth 4.2 LE основан на SoC Texas Instruments CC2540 с маломощным ядром 8051. Модуль состоит из кристалла 32 МГц, кристалла 32,768 кГц, балуна LC и разъема IPEX для вывода радиочастотного сигнала. Этот модуль с мощностью передачи до 4 дБм и разъемом IPEX расширяет возможности его применения на больших расстояниях. Его можно предварительно запрограммировать с использованием ведущего или ведомого протокола BLE, что позволяет быстро приступить к проектированию продукта. Этот модуль совместим с широким спектром модулей BLE RF-star от BLE4.2 до BLE5.2 .

Модуль Master-Slave BLE4.2 CC2540

- Протокол прозрачной передачи BLE 4.2 (мост) -

Возможности модуля прозрачной передачи BLE 4.2

- Протокол прямого управления -

Возможности модуля прозрачной передачи BLE 4.2

· Роли модуля: подчиненный, ведущий

· Настраиваемые параметры: скорость передачи данных, интервал соединения, интервал вещания, мощность передачи…

Беспроводная система-на-кристалле:

Ядро микроконтроллера 8051 с низким энергопотреблением и предварительной выборкой кода
Мощность передачи: +4 дБм
Чувствительность в режиме BLE: -94 дБм.
Память

-256 КБ флэш-памяти
-8 КБ SRAM

Функции:

Bluetooth 4.2 с низким энергопотреблением

Потребление тока:

0,35 мкА в спящем режиме
202 мкА при цикле передачи 250 мс
243 мкА при цикле подключения 100 мс

Рабочий диапазон:

Диапазон напряжения питания: 2,0 В ~ 3,6 В
Диапазон рабочих температур: -40 °C ~ +85 °C.

Богатая периферия:

12-битный АЦП
13 GPIO
USB
ИК
прямой доступ к памяти
UART (CTS/RTS)

RF-BM-S02_S02I_S02A Технический паспорт оборудования V1.0_20230526

Модули BLE серии TI CC254x
номер части	РФ-БМ-С01	RF-BM-S01A	РФ-БМПА-2541Б1	РФ-БМ-С02	RF-BM-S02A	РФ-БМ-С02И
Фото
IC	С2540	СС2541	СС2541, СС2592	С2540	СС2541	С2540
Основной	8051	8051	8051	8051	8051	8051
Антенна	Интерфейс печатной платы/полуотверстия	Интерфейс печатной платы/полуотверстия	Интерфейс печатной платы/IPEX/полуотверстия	печатная плата	печатная плата	ИПЕКС
БАРАН	8 КБ	8 КБ	8 КБ	8 КБ	8 КБ	8 КБ
Вспышка	256 КБ	256 КБ	256 КБ	256 КБ	256 КБ	256 КБ
Протоколы	БЛЕ4.2	БЛЕ4.2	БЛЕ4.2	БЛЕ4.2	БЛЕ4.2	БЛЕ4.2
Источник питания	2,0 В ~ 3,6 В, рекомендуется до 3,3 В.	2,0 В ~ 3,6 В, рекомендуется до 3,3 В.	2,0 В ~ 3,6 В, рекомендуется до 3,3 В.	2,0 В ~ 3,6 В, рекомендуется до 3,3 В.	2,0 В ~ 3,6 В, рекомендуется до 3,3 В.	2,0 В ~ 3,6 В, рекомендуется до 3,3 В.
Частота	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц
Макс. Мощность передачи	+4 дБм	0 дБм	+19 дБм	+4 дБм	0 дБм	+4 дБм
Получение чувствительности	-94 дБм	-94 дБм	-94 дБм	-94 дБм	-94 дБм	-94 дБм
GPIO	19	19	19	13	13	13
Рабочая температура	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Температура хранения	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Диапазон передачи	75 м	55 м	120 м	70 м	50 м	80 м (внешняя антенна на печатной плате)
Размер (мм)	17,4 х 13,7 х 1,7	17,4 х 13,7 х 1,7	31,4 х 13,7 х 2,1	15,2 х 11,2 х 1,7	15,2 х 11,2 х 1,7	15,2 х 11,2 х 2,1
Упаковка	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм	Полуотверстие с шагом 1,27 мм
ОТА	√	√	√	√	√	√
Bluetooth-сетка	×	×	×	×	×	×
Дальняя дистанция	×	×	×	×	×	×
Физический уровень 2 Мбит/с	×	×	×	×	×	×
AoA/AoD	×	×	×	×	×	×
Протокол UART	Главный/Подчиненный	Главный/Подчиненный	Главный/Подчиненный	Главный/Подчиненный	Главный/Подчиненный	Главный/Подчиненный
Функции	Все операции ввода-вывода, прозрачная передача и прямое управление	Все операции ввода-вывода, прозрачная передача и прямое управление	PA+LNA, большая дальность передачи	Малый размер, прозрачная трансмиссия и прямой привод	Малый размер, прозрачная трансмиссия и прямой привод	Внешняя антенна, прозрачная передача и прямой привод
